Установка сигнализации StarLine D94 на Nissan Murano (фото)

StarLine D94 – это охранно-телематический комплекс для защиты внедорожников, разработанный для экстремальных условий эксплуатации. Ниже мы подробно, с картой монтажа, разберем установку сигнализации StarLine D94 на Nissan Murano SE 2003-го года выпуска.

StarLine D94 - это охранно-телематический комплекс для защиты внедорожников, разработанный для экстремальных условий эксплуатации.

Автомобильная сигнализация StarLine D94 имеет интеллектуальный автозапуск, несканируемый диалоговый код управления, интегрированный мультисистемный модуль CAN,  встроенный GSM и опциональный GPS-интерфейс, 512-канальный помехозащищенный трансивер с дальностью до 2000 м, ударопрочный брелок управления, который выдерживает падение с высоты до 3 метров.

Современный радиоканал позволяет охранно-телематическому комплексу StarLine D94  управлять системой на расстоянии до 1000 м и принимать сигналы оповещения на расстоянии до 2000 м от автомобиля. В свою очередь, гибкие настройки сервисных каналов обеспечат реализацию самых смелых пожеланий автовладельцев.

Сигнализация StarLine D94 обеспечивает надежную устойчивую работу в расширенном температурном режиме от -50 до +85 °С. Это позволяет использовать охранный комплекс StarLine в разнообразных и суровых климатических условиях.

Блок сигнализации охранно-телематического комплекса StarLine D94 обеспечивает бесшумную работу и защиту силовых выходов от случайного короткого замыкания благодаря силовым ключам. Бесшумная работа блока сигнализации существенно затрудняет его поиск угонщикам, а небольшие размеры обеспечивают высокую скрытность его размещения внутри автомобиля.

Встроенный GSM-модуль позволяет управлять охранными и сервисными функциями, а также получать оповещения о статусе охраны на ваш мобильный телефон. А владельцы смартфонов могут управлять сигнализацией автомобиля с помощью специального бесплатного приложения.

Брелок автомобильной сигнализации StarLine D94 имеет соответствующий внедорожному характеру авторский дизайн. Владелец StarLine 4х4 может выбрать цвет брелка из входящих в комплект поставки накладок: это насыщенно-синий, бордовый или белоснежный. Возможность выбора цвета позволяет сделать свой брелок узнаваемым, что бывает полезно в больших компаниях в условиях бездорожья. Помимо этого брелок имеет увеличенный дисплей и удобные кнопки, позволяющие пользоваться сигнализацией в перчатках. Приятная синяя подсветка  и изображение внедорожника, а также интуитивно-понятные иконки делают пользование StarLine 4x4 комфортным и выделяют владельца машины.

ТЕСТ СИГНАЛИЗАЦИИ StarLine D94

Ниже мы вместе со специалистом компании Старлайн Андреем Масловым подробно разберем установку сигнализации StarLine D94 на Nissan Murano 2003-го года выпуска (включая карту монтажа сигнализации).

Этап 1. Подготовка автомобиля к установке сигнализации.

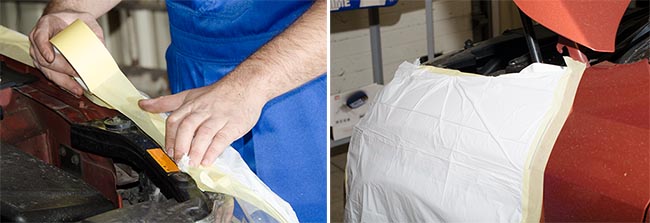

Перед установкой сигнализации на автомобиль сначала необходимо защитить лакокрасочную поверхность деталей кузова и элементы обшивки салона, чтобы во время проведения работ их не повредить.

Установка сигнализации StarLine D94 - защита лакокрасочного покрытия автомобиля - описание

Защита лакокрасочного покрытия крыла автомобиля нужна для того, чтобы во время установки проводами от лампы и паяльника не поцарапать поверхность, поскольку часть работ будет производиться под капотом.

Укрывание сиденья специальной защитной пленкой также является правилом хорошего тона. Несмотря на то, что работа электрика требует чистых рук, в процессе работы приходится контактировать и с грязными элементами автомобиля, такими как двигатель или внутреннее пространство дверей. При этом руки мастера, его одежда и инструмент могут испачкаться. Чтобы не испортить и не испачкать случайно обшивку салона, не повредить ее инструментом, сиденья укрывают специальным защитным чехлом, который для надежности может фиксироваться бумажным скотчем с легко снимаемым клеем.

Следующий шаг - разборка панели приборов, чтобы освободить необходимые для установки сигнализации блоки электрической цепи автомобиля. При выполнении этих работ будьте внимательны, чтобы не повредить крепежи деталей приборной панели.

Для снятия панели приборов на Nissan Murano сначала надо снять нижнюю часть (так называемый подторпедник). Чтобы это сделать, нужно открутить саморезы и снять защелки. После чего нужно отсоединить шланг климат-контроля и его датчик.

Nissan Murano снятие приборной панели для установки сигнализации StarLine D94

После снятия нижней части панели приборов нужно снять рулевой кожух. Для этого откручиваем винты -  на Nissan Murano их три. Также нужно отсоединить рычаг регулировки положения рулевой колонки. После чего снимается металлическая накладка, которая крепится на двух винтах 10 М 6.

Установка сигнализации StarLine D94 на автомобиль Nissan Murano - разбрка приборной панели

Когда разборка панели приборов Nissan Murano полностью завершена, нужно освободить блоки управления автомобилем и штатную проводку, чтобы получить к ней доступ. При необходимости блоки нужно снять с крепежей.

Установка сигнализации на Nissan Murano - разобранная приборная панель

Когда доступ ко всем необходимым блокам и штатной проводке автомобиля свободен, а инструмент разложен, можно приступать к дальнейшим этапам установки сигнализации.

Но перед этим внимательно запоминаем, как выглядит штатная проводка: по завершении работ она должна быть максимально похожа на заводскую.

Этап 2. Подготовка сигнализации StarLine D94  к монтажу на Nissan Murano.

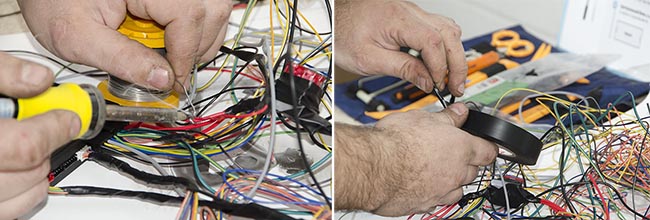

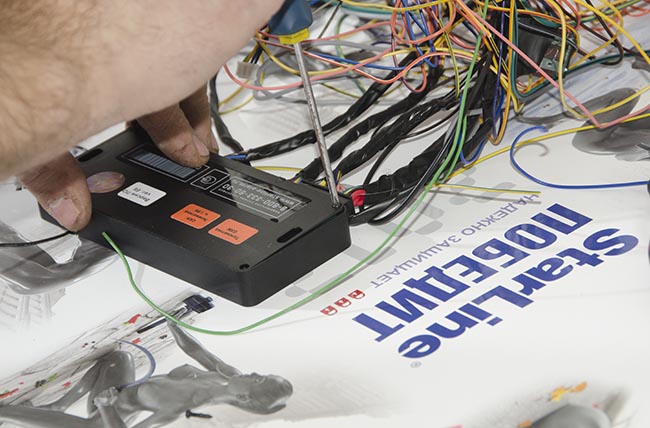

С набором проводов, идущих в комплекте поставки сигнализации StarLine D94, электрик должен сделать максимальное количество операций на рабочем столе, чтобы облегчить дальнейший монтаж и сделать его более аккуратным.

Подготовка сигнализации StarLine D94  к монтажу на Nissan Murano

Специалисты Старлайн настоятельно рекомендуют пропаивать все соединения при установке сигнализации на автомобиль. Как известно, электрика - это наука о контактах. Все другие варианты соединения не дают надежного соединения, а плохой контакт может привести к серьезным сбоям в работе как сигнализации, так и автомобиля в целом.

Для пайки соединений нужно использовать канифоль. В отличие от пайки кислотой, вызывающей преждевременную коррозию металла в местах пайки, контакты, пропаянные канифолью, прослужат весь срок службы автомобиля.

Получившиеся соединения изолируются, лишние провода обрезаются.

Далее необходимо установить идущую в комплекте поставки StarLine D94 морозостойкую SIM-карту МТС в блок сигнализации.

Установка морозостойкой SIM-карты в блок сигнализации StarLine D94

Для этого блок сигнализации StarLine D94 разбирается, и карта устанавливается в паз, находящийся рядом с CAN-модулем (чип с надписью StarLine). Если автомобиль не имеет CAN-шины, его можно удалить.

Блок сигнализации StarLine D94 готов к установке на Nissan Murano

Собранный блок сигнализации StarLine D94 теперь готов к установке на автомобиль.

Этап 3. Подключение цепей сигнализации к силовым кабелям бортовой сети автомобиля 12В

Этот и следующий этап установки сигнализации коснутся работы с блоком управления кузовным оборудованием BCM. Это одна из типовых точек подключения постоянного плюса сигнализации (три красных провода 18-контактного разъема Х1 и красный провод релейного модуля).

При подключении сигнализации StarLine D94 к штатному проводу электропроводки необходимо использовать провода сечением не менее 6 кв. мм. Рекомендуется подключать питание блока автосигнализации и релейного модуля к разным цепям, защищенным разными предохранителями.

Блок управления кузовным оборудованием BCM на NIssan Murano

На силовом жгуте замка зажигания делается много подключений сигнализации StarLine D94. Здесь подключается дистанционный запуск двигателя (автозапуск), собственно зажигание, центральный замок, поворотники, концевик педали тормоза, багажника и дверей, а также стартер. На Nissan Murano  к замку зажигания подходят два провода стартера, и для реализации автозапуска необходимо подключаться к обоим проводам. Это можно сделать с помощью обычного четырехконтактного дополнительное реле.

Начать подключение сигнализации Starline D94 на Nissan Murano нужно со снятия штатной изоляции, чтобы получить доступ к проводам. Сначала нужно найти постоянный плюс - силовой провод зажигания. Для Nissan Murano это зеленый провод.

Постоянный плюс - силовой провод зажигания Nissan Murano

Все соединения пропаиваются и изолируются.

Установка сигнализации StarLine D94 на Nissan Murano

Провода аккуратно укладываются в гофрированную трубку, поскольку под приборной панелью могут быть движущиеся узлы, такие как рулевая колонка. Укладка проводки в гофрированную трубку обязательна, поскольку только она обеспечивает надежную защиту проводов от истирания и короткого замыкания.

Этап 4. Подключение концевых выключателей

Для того, чтобы найти концевые выключатели, нужно прозвонить проводку. Находим концевики дверей, багажника, капота, педали тормоза.

Прозвонка блока управления кузовным оборудованием (блока BCM) на Nissan Murano

Концевики указателей поворотов, левый и правый, на Nissan Murano - зеленые провода с черной полоской.

Концевики указателей поворотов на Nissan Murano

Концевик багажника Nissan Murano - фиолетовый провод.

Концевик багажника Nissan Murano - фиолетовый провод

Концевики передних дверей Nissan Murano: голубой и красный.

Концевики передних дверей Nissan Murano: голубой и красный.

Далее снова рутина: снятие штатной изоляции, получение доступа к проводке. После всех соединений - изоляция автомобильной проводки, сборка.

Работа с проводкой Nissan Murano при установке сигнализации

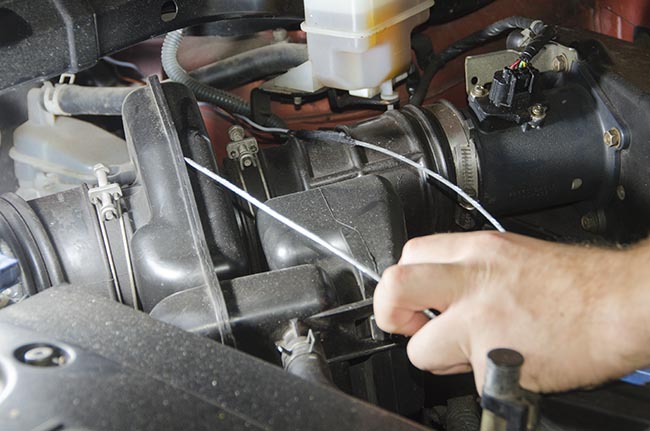

Концевой выключатель замка капота нужно вывести из салона под капот, чтобы потом подключить его к штатному концевику. Для этого концевик нужно протянуть с помощью металлического тросика-кондуктора (протяжки), к которому провода крепятся с помощью изоленты, через штатный уплотнитель.

Концевой выключатель замка капота Nissan Murano - подключение к сигнализации

Выведение концевика капота Nissan Murano под капот с помощью протяжки

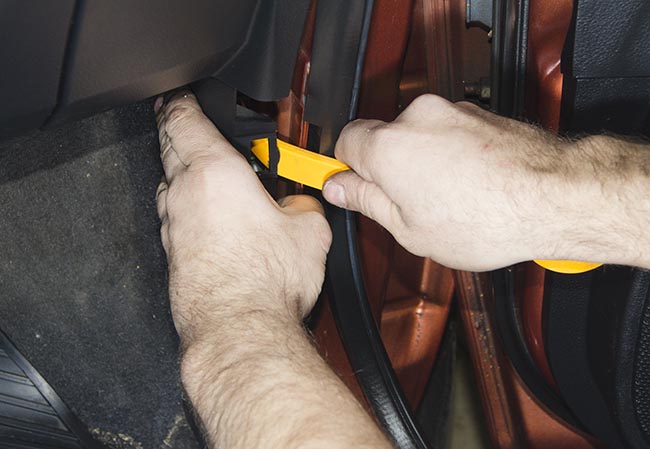

Концевики задних дверей Nissan Murano находятся под левой и правой кик-панелью, которую надо аккуратно отщелкнуть.

Снятие кик-панели Nissan Murano для доступа к концевикам задних дверей

Вскрываем штатную проводку и находим концевые выключатели задних дверей. Для Nissan Murano концевики - красные провода с белой полоской.

Концевые выключатели задних дверей Nissan Murano - левая задняя дверь

Концевые выключатели задних дверей Nissan Murano - правая задняя дверь

После подсоединения к сигнализации к концевикам задних дверей, возвращаем проводке штатный вид и устанавливаем снятые детали на место.

Этап 5. Подключение сигнализации StarLine D94 к центральному замку автомобиля

Для подключения сигнализации к управлению центральным замком нужно втянуть два провода, отвечающих за закрытие и открытие замка, в дверь через  штатный уплотнитель.

Подключение сигнализации StarLine D94 к центральному замку Nissan Murano

Перед этим провода сигнализации нужно подключить к проводам замка зажигания. После подсоединения контакты пропаять, изолировать и уложить в гофрированную трубку.

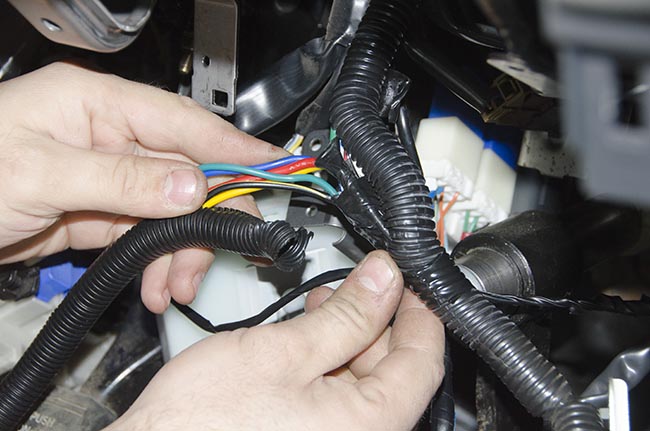

После завершения необходимых подсоединений в проводке (сигналов поворота, концевиков передних дверей, концевика багажника) блока BCM и блоке предохранителей, подготавливаем провода для подсоединения к центральному замку автомобиля.

подсоединение проводов сигналов поворота, концевиков передних дверей, концевика багажника в блоке BCM Nissan Murano

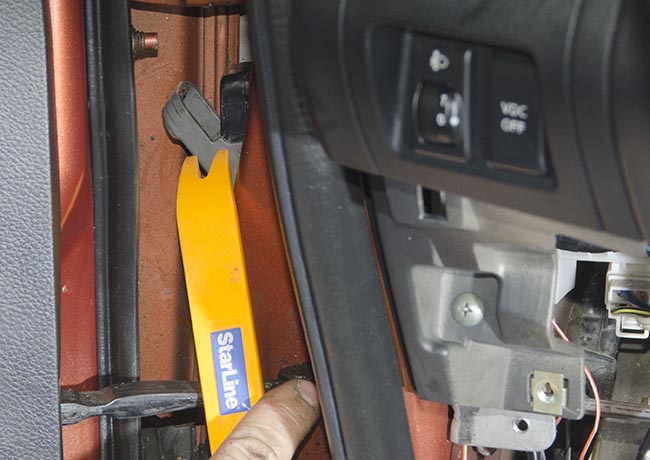

При снятии обшивки дверей желательно не повредить клипсы, места их крепления и саму обшивку. Поэтому сначала надо найти все винты и открутить их. У Nissan Murano легко находятся два винта в ручках двери: они расположены под декоративными заглушками.

Снятие обшивки водительской двери на Nissan Murano для установки сигнализации StarLine D94

Теперь надо аккуратно попробовать крепление обшивки дверей в областях, где винтов очевидно нет - часть крепежей будет на клипсах и их можно таким образом отщелкнуть. Проба позволила выяснить, что обшивка водительской двери Nissan Murano крепится не только на найденных винтах - часть винтов скрыты.

Снятие обшивки водительской двери на Nissan Murano для установки сигнализации StarLine D94

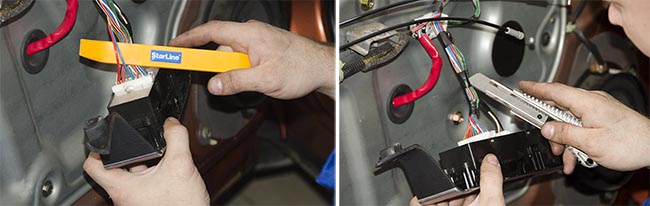

После снятия блока управления стеклоподъемниками и замками дверей, надо отстегнуть клеммы. Под ними в Nissan Murano будут еще три винта крепления обшивки двери. Теперь обшивка двери легко снимается.

Снятие обшивки водительской двери на Nissan Murano для установки сигнализации StarLine D94

Перед финальным демонтажом обшивки нужно отсоединить замки дверей и клемму подсветки дверей.

Снятие обшивки водительской двери на Nissan Murano для установки сигнализации StarLine D94

Снятую обшивку дверей Nissan Murano проще всего положить в багажник.

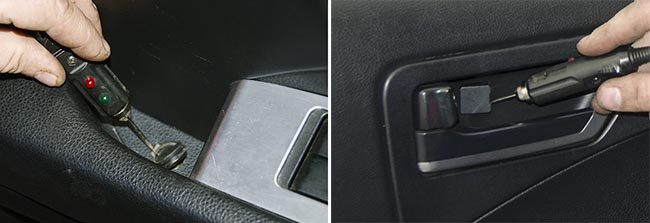

Теперь надо прозвонить проводку, чтобы найти провод управления центральным замком.

Подключение центрального замка на Nissan Murano

Снимаем штатную изоляцию, чтобы аккуратно подсоединиться.

Провода управления центральным замком на Nissan Murano

Провода управления центральным замком Nissan Murano такие: запирание двери - синий, отпирание - красный. Чтобы выяснить, какой из них за что отвечает, необходимо подать импульс. Запирание двери - одинарный импульс, отпирание - двойной. Если на запирание двери поставить 30 секунд, то сигнализация StarLine D94 будет работать в режиме «комфорт», т.е будет работать доводчик стекла.

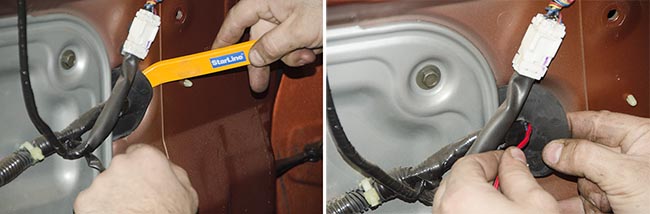

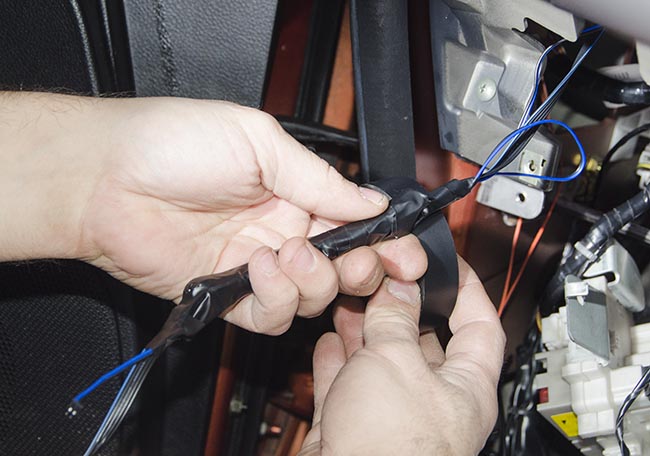

Чтобы втянуть провода, нужно отогнуть штатный уплотнитель. Провода протягиваются через штатный уплотнитель, который надо аккуратно проткнуть тонким инструментом, например, отверткой.

Подключение центрального замка Nissan Murano в водительской двери

Провода сигнализации от центрального замка протягиваем через него и спаиваем с теми, которые пришли от блока сигнализации.

Для подсоединения к центральному блоку сигнализации нужно снять динамик и нащупать провода рукой.

Работа с проводкой водительской двери автомобиля Nissan Murano

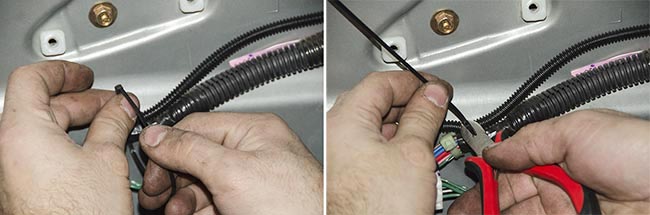

Спаянные провода штатной проводки Nissan Murano и сигнализации изолируются и укладываются в гофру. В двери укладка проводки обязательна, поскольку здесь есть механизмы, которыми можно повредить провода.

Новый провод крепится хомутами к штатной проводке.

Работа автоэлектрика с автомобильной проводкой Nissan Murano при установке сигнализации

Далее производится сборка водительской двери в обратном порядке.

Этап 6. Подключение антенны автомобильной сигнализации

Для подключения антенны сигнализации StarLine D94 в Nissan Murano нужно снять левую декоративную панель стойки лобового стекла и закрепить проводку антенны.

Подключение антенны сигнализации StarLine D94 в Nissan Murano

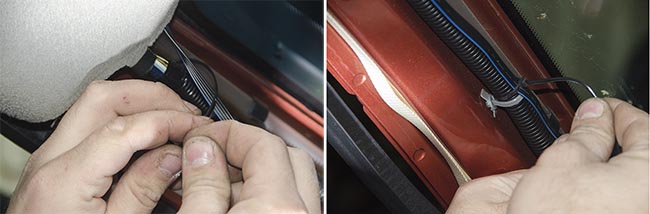

Проводку антенны здесь укладывать в гофру не нужно - в этом месте нет движущихся механизмов, а места мало, поэтому протянуть гофрированную трубку будет сложно.

Подключение антенны сигнализации StarLine D94 в Nissan Murano

При креплении антенны сигнализации StarLine D94 нужно учитывать несколько факторов. Во-первых, желательно, чтобы антенна обязательно находилась в нескольких сантиметрах от металлических деталей кузова. Во-вторых, антенна не должна попадать на шелкографию (тонирующее или затемняющее покрытие лобового стекла), поскольку оно заметно ухудшает прием и передачу сигнала.

Крепление антенны сигнализации StarLine D94 к лобовому стеклу Nissan Murano

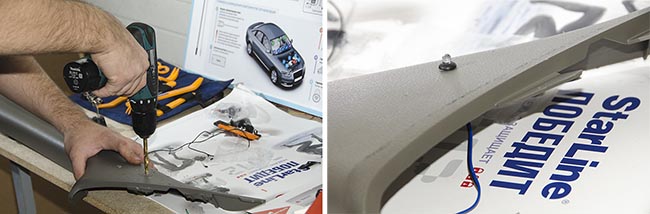

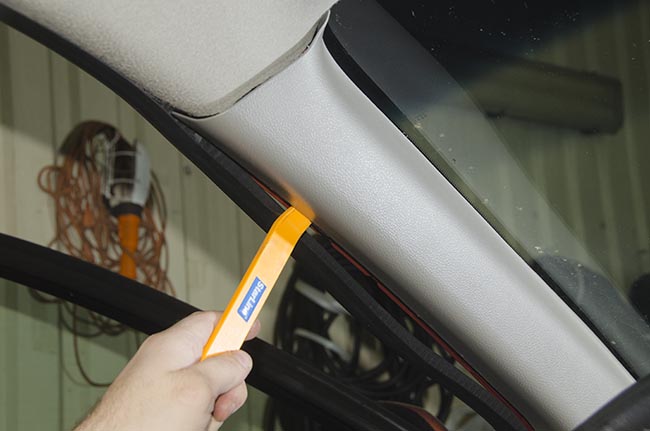

В декоративной накладке стойки лобового стекла Nissan Murano делается отверстие сверлом 6,5 мм, куда вставляется светодиодный индикатор сигнализации StarLine D94.

Установка светодиода сигнализации в накладку стойки лобового стекла Nissan Murano

Провод антенны сигнализации обрезать не нужно: все аккуратно складывается и скручивается, тем самы формируется аккуратный жгут. Получившийся жгут крепится к штатной проводке.

Работа с антенной сигнализации StarLine D94 под приборной панелью Nissan Murano

После установки севрис-кнопки в любом удобном месте все основные подключения сигнализации StarLine D94 под приборной панелью Nissan Murano сделаны: система полностью собрана, но не уложена. Далее нужно будет сделать соединения под капотом и установить модуль обхода штатного иммобилайзера Nissan Murano.

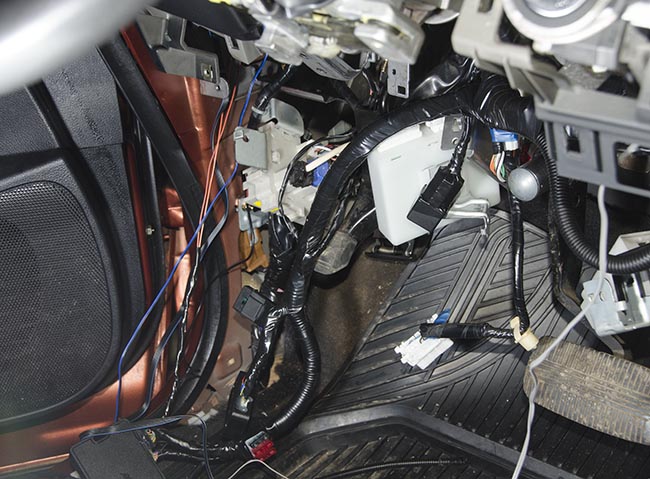

Вид автомобильной проводки после установки сигнализации

Перед установкой модуля обхода иммобилайзера надо проверить работу сигнализации. Если все работает, можно перейти к завершающим этапам установки сигнализации StarLine D94.

Этап 7. Установка модуля обхода иммобилайзера и завершение работ под приборной панелью

Провод антенны модуля обхода иммобилайзера очень желательно замаскировать под штатную проводку. Рамка модуля обхода иммобилайзера надевается на замок зажигания. Замаскированный провод крепится к штатной проводке.

Установка модуля обхода иммобилайзера на Nissan Murano

После установки модуля обхода иммобилайзера блоки надо закрепить и установить блок сигнализации. В рассматриваемом случае блок сигнализации StarLine D94 крепится к металлической поверхности Nissan Murano с помощью двустороннего скотча. Перед установкой блока поверхность крепления необходимо обезжирить.

Если подобная установка неудобна или невозможна, у блока сигнализации StarLine D94 предусмотрены крепежи под хомуты или саморезы, позволяющие установить его на автомобиль другим способом.

Разъемы на блоке сигнализации можно пролить термоклеем для обеспечения повышенной надежности крепления разъемов: получающиеся жгуты проводки Nissan Murano толстые и жесткие, места под панелью мало и в некоторых случаях во время установки жгут может вынуть разъем из гнезда. Чтобы этого избежать и нужен термоклей.

Установка блока сигнализации StarLine D94 на автомобиль Nissan Murano

При установке блока сигнализации следует учесть, что в центральном блоке находится датчик температуры салона, поэтому размещать его нужно как можно дальше от источников тепла, в противном случае показания температуры могут отличаться от реальной температуры в салоне.

Этап 8. Подключения сигнализации в подкапотном пространстве

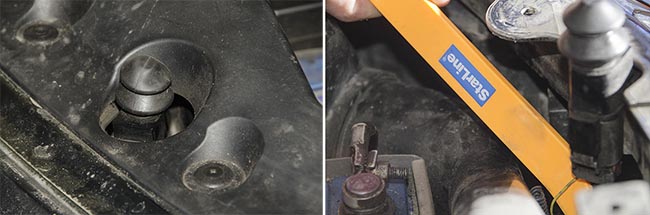

Под капотом устанавливается сирена сигнализации StarLIne D94, подсоединяется концевой выключатель замка капота Nissan Murano, датчик температуры двигателя и подсоединяется провод контроля двигателя к питанию форсунок или к проводу контроля работы генератора.

Крепление сирены сигнализации StarLIne D94 в автомобиле Nissan Murano

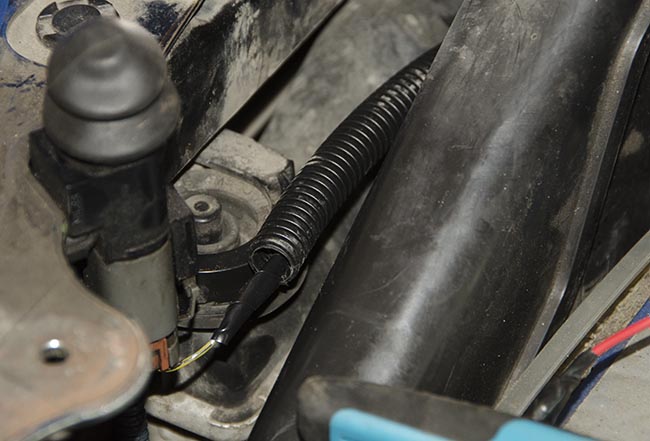

Концевой выключатель замка капота на Nissan Murano - провод желтого цвета. Для того, чтобы его найти, надо снять декоративную пластиковую панель.

Концевой выключатель замка капота на Nissan Murano

После чего нужно снять защитный кожух двигателя Nissan Murano.

Снятие защитного кожуха двигателя Nissan Murano

В проводке двигателя нужно найти устойчивый сигнал контроля работы двигателя.

В данной установке сигнализации StarLine D94 на Nissan Murano использовался тахометрический сигнал на форсунках и катушках свечей зажигания. Для доступа к этим проводам сначала нужно вскрыть штатную проводку питания форсунок.

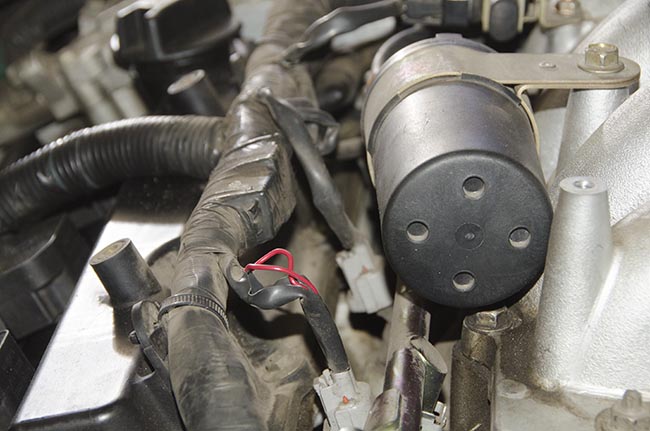

Электропитание форсунок двигателя Nissan Murano

Теперь нужно подготовить проводку сигнализации: все спаянные соединения надежно изолировать, проводку уложить в гофрированную трубку.

Работа над автомобильной электропроводкой под капотом в Nissan Murano

В первую очередь нужно подключить датчик температуры двигателя.

Место установки датчика температуры двигателя в автомобиле Nissan Murano

Датчик температуры двигателя крепится к резиновому патрубку радиатора Nissan Murano. Правильный выбор места расположения датчика в значительной степени определяет корректность считывания системой истинной температуры двигателя и тем самым способствует своевременному запуску двигателя по температуре.

Очень нежелательно крепить датчик температуры антифриза ДВС на металл, т.к. зимой он быстро остывает, из-за чего датчик показывает не корректную температуру. Это, в свою очередь, отражается на работе функции автопрогрева по температуре двигателя. Так, может возникнуть ситуация, когда машина будет заводиться постоянно, хотя это вовсе не требуется для поддержания нужной температуры двигателя. На резиновом патрубке перепады температуры меньше и датчик температуры сигнализации показывает температуру антифриза в двигателе более корректно.

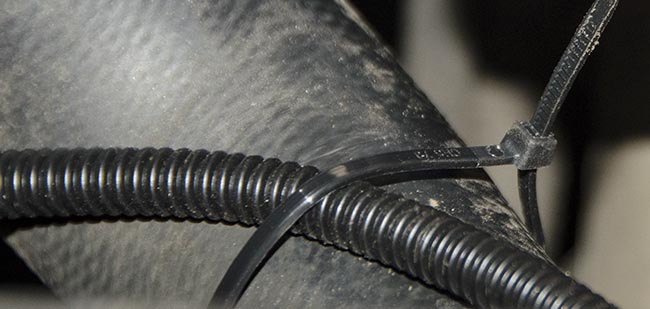

Датчик температуры двигателя крепится на патрубок радиатора ДВС с помощью хомута. Провод датчика температуры дополнительно фиксируется хомутом для большей надежности крепления проводки.

Крепление датчика температуры двигателя  на патрубок радиатора ДВС с помощью хомута

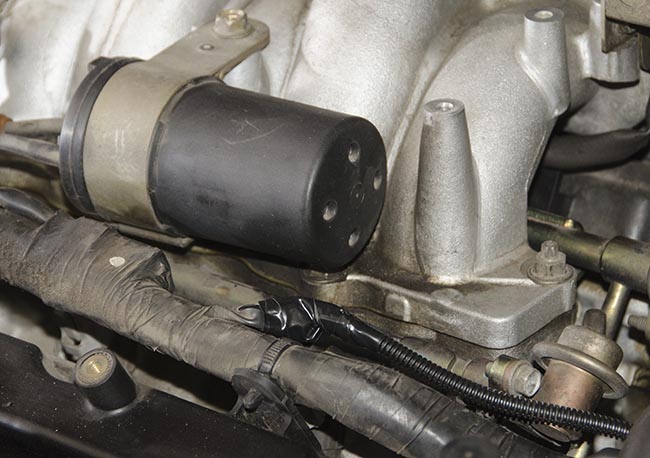

Теперь к двигателю подводится провод датчика контроля работы двигателя к проводам питания форсунок. Отмерив длину провода так, чтобы проводка лежала на своем месте, отрезаем лишнее.

Провода форсунок нужно дополнительно прозвонить, чтобы выбрать нужный, с более устойчивым и сигналом.

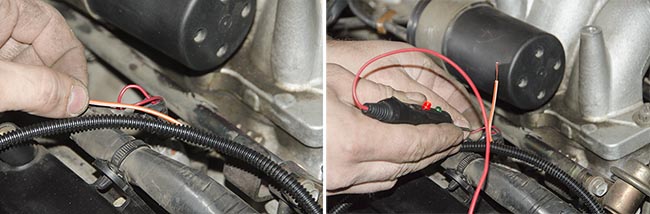

Подключение контроля работы двигателя к электропроводке форсунок двигателя

Подключение контроля работы двигателя к электропроводке форсунок двигателя

После того, как датчик контроля работы двигателя подсоединен, нужно подсоединить концевик замка капота Nissan Murano.

Подключение подсоединить концевика замка капота Nissan Murano к сигнализации StarLine D94

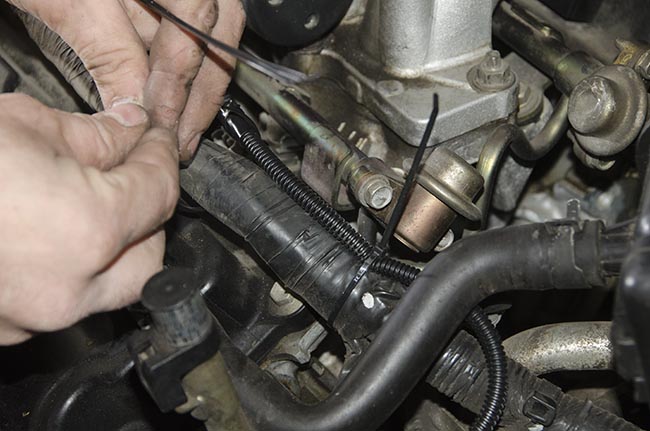

После подсоединения вся проводка укладывается в гофрированную трубку, гофра, в свою очередь, закрепляется с помощью хомутов так, чтобы проводка под капотом не болталась - нужно избежать риска контакта проводки с движущимися деталями автомобиля.

Прокладка автомобильной электропроводки под капотом Nissan Murano

После проверки работы всех систем нужно установить на место все снятые пластиковые накладки: у Nissan Murano их было снято два - с ДВС и над концевиком замка капота.

Этап 9. Завершение установки сигнализации StarLine D94 на Nissan Murano.

Теперь нужно установить на место отсоединенные блоки в подрулевом пространстве салона и собрать приборную панель в обратном разборке порядке.

Когда охранного телематический комплекс StarLine D94 активирован, функции запрограммированы и сделаны все необходимые настройки параметров работы, установка сигнализации завершена.

Завершение установки сигнализации, карта монтажа сигнализации StarLine D94 на Nissan Murano

Сигнализацию StarLine D94 на Nissan Murano устанавливал специалист StarLine Андрей Маслов.

Фотографии и текст Натальи Парамоновой
