Изготовляем ящик для инструмента своими руками

Домашние мастера отлично знают, как выглядит творческий беспорядок. Для того чтобы работать было удобнее, а нужные инструменты всегда были под рукой, необходим ящик для хранения инструментов.





Для того чтобы изготовить ящик много инструмента не понадобиться. Основное, что мы возьмем это многофункциональный инструмент Dremel 8200. Это высокопроизводительный, беспроводной многофункциональный инструмент с литий-ионным аккумулятором.

http://catalog.autodela.ru/good/view/13609







Из основных насадок подойдет универсальный бур Dremel (561), он имеет оригинальный профиль боковой кромки приспособленный для высоких оборотов. При это он может не только сверлить, но и резать боковой поверхностью.





Также для работы с МДФ нам нужен отрезной диск для древесины Dremel EZ SpeedClic (SC544). Он лекого и надежно закрепляется на насадке, к тому же он облегчен  имеет отверстия для отвода стружки.

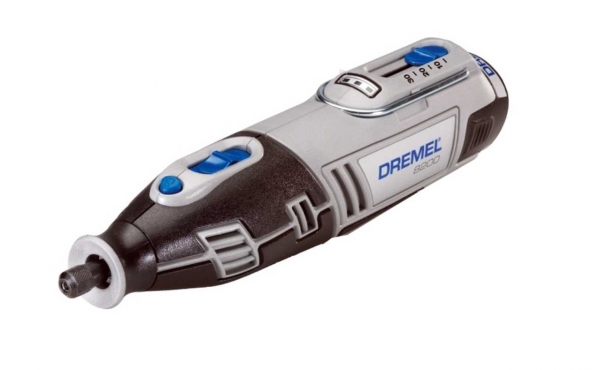

Многофункциональный инструмент Dremel 8200.

Многофункциональный инструмент Dremel 8200.

Из инструмента для придания конструкции надежности нам понадобиться клеевой пистолет Dremel (930). Им будем поклеивать стыки деталей.

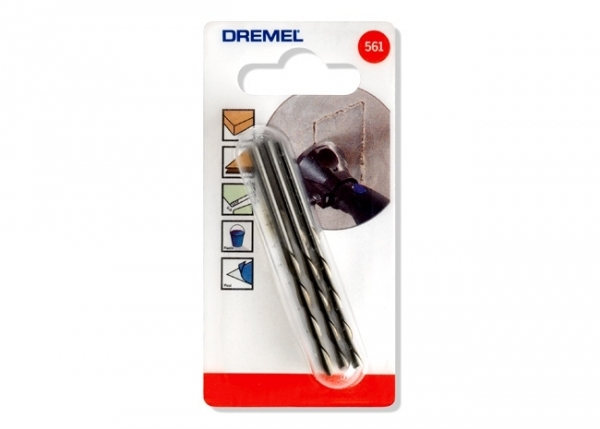

Универсальный бур Dremel (561).

Универсальный бур Dremel (561).

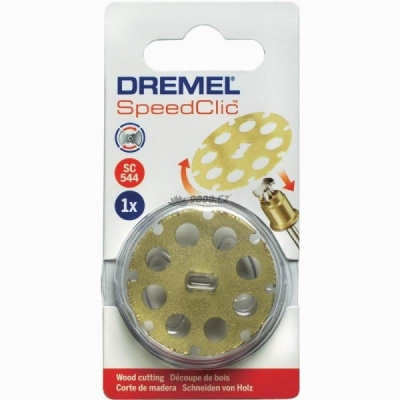

Отрезной диск для древесины Dremel EZ SpeedClic (SC544).

Отрезной диск для древесины Dremel EZ SpeedClic (SC544).

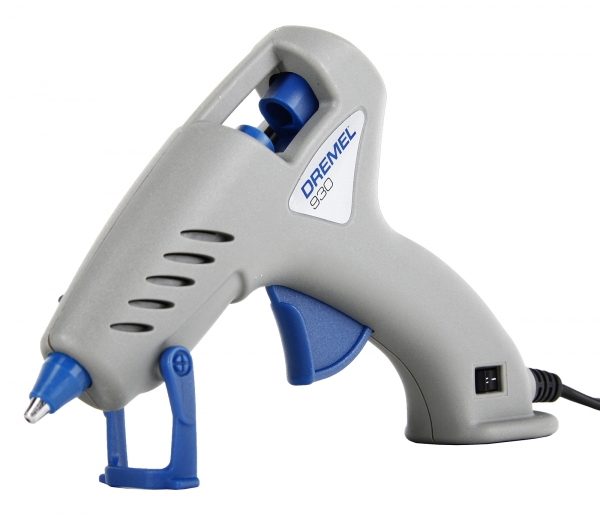

клеевой пистолет Dremel (930)

Клеевой пистолет Dremel (930)

Из материалов нам необходимо:



- 10-миллиметровый лист МДФ;

- отвертка;

- шурупы;

- металлические крепежи;

- шарнирные петли.



Шаг 1

Изготовляем ящик для инструмента своими руками

Бокс для хранения инструментов будет состоять из двух ящиков, расположенных друг над другом. Начните с изготовления нижней части. Перед началом работы удостоверьтесь, что все составные части ящика соответствуют следующим пропорциям: 2 боковые стенки (9 см x 21 см), 1 передняя стенка (9 см x 21 см), 1 задняя стенка (9 см x 21 см), 1 дно (19 см x 29 см), 1 разделитель (7 см x 29 см), 2 подставки (7 см x 2 см). Вырежьте все части будущей конструкции с помощью многофункционального инструмента Dremel 8200 с отрезным диском для древесины Dremel EZ SpeedClic (SC544).



Шаг 2

Изготовляем ящик для инструмента своими руками

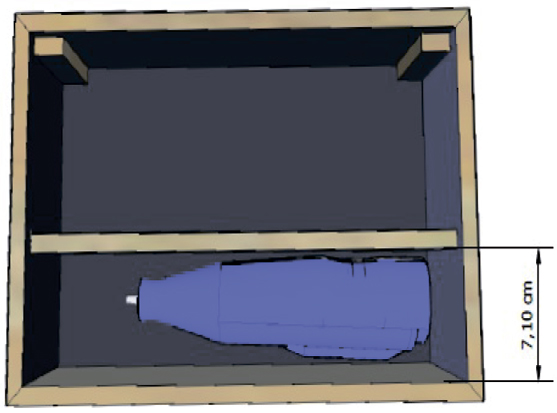

Чтобы сделать из этих элементов нижний ящик, склейте изготовленные составные части с помощью клеевого пистолета Dremel (930), а затем отверткой и шурупом закрепите их между собой. Присоедините к конструкции дно, действуя в той же последовательности. Прикрепите разделитель ко дну ящика с помощью клеевого пистолета. Осталось лишь установить угловые металлические крепежи, используя отвертку и шурупы. Нижний ящик для бокса готов.



Шаг 3

Изготовляем ящик для инструмента своими руками

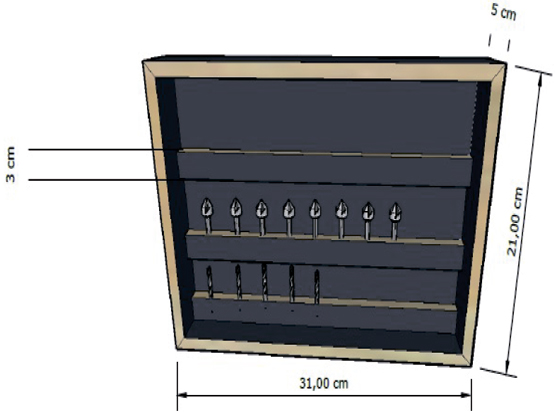

Теперь пора приступать к изготовлению верхнего ящика. Сперва с помощью Dremel 8200 с отрезным диском для древесины вырежьте составные части ящика: 2 боковые стенки (5 см x 21 см), 1 передняя стенка (5 см x 31 см), 1 задняя стенка (5 см x 31 см), 1 крышка (29 см x 19 см), 3 полоски, которые будут служить перегородками (3 см x 29 см). Склейте изготовленные составные части с помощью клеевого пистолета, а затем скрепите их между собой, используя отвертку и шурупы. Многофункциональным инструментом Dremel 8200 с универсальным буром Dremel (561) просверлите в перегородках отверстия для насадок. Приклейте заготовки к внутренней стороне ящика Dremel (930).



Шаг 4

Изготовляем ящик для инструмента своими руками

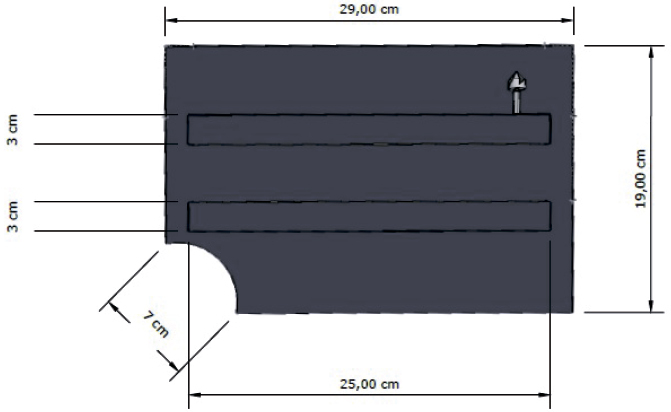

Последним необходимым элементом станет компактный вставной ящик для хранения инструментов. Его пропорции должны составлять 29 см x 19 см. Вырежьте элемент будущего бокса для хранения инструментов из 10-миллиметрового листа МДФ с помощью Dremel 8200 с отрезным диском для древесины Dremel EZ SpeedClic (SC544). Для того чтобы вставной ящик было удобнее доставать, сделайте круговой вырез с его переднего левого края, используя вышеуказанные инструменты.



Шаг 5

Изготовляем ящик для инструмента своими руками

Теперь нужно скрепить все части бокса между собой шарнирными петлями. Чтобы выполнить эту задачу, используйте отвертку и шурупы.



Изготовляем ящик для инструмента своими руками
