Обзор автомобильных охранных систем Alligator серии SP

Alligator SP-30 – автомобильная охранная система с динамическим кодом, обзор

ОБЗОР МОДЕЛИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ALLIGATOR SP-30 – двухсторонняя сигнализация, основными составляющими элементами которой являются: основной блок, сирена, а также два брелока-передатчика для дистанционного управления всей системой. Рассмотрим каждый элемент более детально.

Основной блок – «сердце» всей охранной системы. Выполнен он в виде компактного устройства, на сторонах корпуса которого располагаются все технологические разъемы. В частности, на передней панели находятся два разъема, куда подключаются выводы от замка зажигания, концевых выключателей дверей, капота и багажника, электрические цепи управления подворотниками, провода от сирены и т.п.

Всего производитель закладывает возможность создания в комплексе ALLIGATOR SP-30 до 6 охранных зон. В качестве вспомогательной охранной зоны выступает датчик удара. Есть возможность подключения дополнительного датчика – например, объема салона или перемещения автомобиля.

На правом боковом торце блока можно обнаружить разъемы для подсоединения датчика удара и антенного модуля с кнопкой вызова (идут в комплекте). С левой же стороны корпуса расположен разъем для подключения дополнительного устройства – модуля Saturn MultiCan 400 (с его помощью может осуществляться цифровое управление некоторыми системами современного автомобиля).

В системе ALLIGATOR SP-30 предполагается наличие трех коммутируемых каналов двух силовых выходов с током коммутации 20 А и одного с током 0,2 А.

Напоследок отметим, что монтируется основной блок в салоне автомобиля. Установка в моторном отсеке недопустима, поскольку от высоких температур, там возникающих, блок может выйти из строя.

Автомобильная охранная система ALLIGATOR SP-30 может инсталлироваться аналоговым способом, с подключением концевиков и актуаторов, или быть включенной в уже готовую бортовую сеть автомобиля по CAN-шине при помощи модуля Saturn MultiCan 400.

Теперь о брелоках управления сигнализацией ALLIGATOR SP-30. Здесь их два: один, запасной, без дисплея, а второй – с дисплеем и 5-кнопочным управлением. Оба они работают в динамическом коде, то есть при включении сигнализации и выполнении каких-либо отдельных манипуляций с ней встроенные в брелки динамики выдадут подтверждающий звуковой сигнал. Отдельно отметим, что второй более функционален, поскольку помимо ЖК-дисплея (все сообщения на который выводятся на русском языке), оснащен также микромоторчиком, создающим вибрацию брелока. Таким образом, при срабатывании сигнализации, во-первых, на дисплее отображается зона, ставшая причиной тревоги, а во-вторых, осуществляется дополнительное оповещение посредством вибрации корпуса брелка.

«Общение» между брелком и автосигнализацией ALLIGATOR SP-30 происходит при помощи динамического кода BILARM, который не только осуществляет последовательный радиообмен зашифрованными сигналами, но и выбирает для этого наиболее свободную частоту для более устойчивой связи.

В комплектацию автомобильной охранной системы ALLIGATOR SP-30 входят двухзонный датчик удара, RF-модуль с кнопкой вызова владельца и комплект проводов для подключения системы. Также система комплектуется кнопкой Valet, индикаторным светодиодом и сиреной.

ОСОБЕННОСТИ РАБОТЫ

Одной из основных характеристик автосигнализации ALLIGATOR SP-30 является дальность ее работы. Так, радиус действия рассматриваемой системы в режиме оповещения составляет 1200 м, а в режиме управления – 600 м. При этом процесс охраны может осуществляться в одном из двух доступных режимов: «Стандартный» и «Бесшумный» (только визуальное оповещение – в мигающий режим переходят поворотники и лампы внутрисалонного освещения). Более того, для максимального удобства в системе предусмотрены режимы «Поиск автомобиля» (10 раз мигают поворотники в сопровождении с пятью сигналами сирены), а также «Паника» (поворотники и сирена будут сигнализировать до того времени, пока режим не будет отключен с пульта).

Следует также отметить еще одну особенность – возможность программирования. Именно благодаря этому пользователь может настроить работу охранной системы под себя. Например, сигнализацию можно запрограммировать на автоматический запуск предпускового подогревателя, заставить ее оповещать о невыключенных габаритных фонарях и т.п.

ОБЩАЯ ОЦЕНКА

Автомобильная охранная систем ALLIGATOR SP-30, несмотря на то, что является младшей в линейке, позволяет создать полностью современный охранный комплекс по защите от несанкционированного доступа в автомобиль.

Инструкция пользователя к автомобильной сигнализации ALLIGATOR SP-30

Инструкция по установке к автомобильной сигнализации ALLIGATOR SP-30

Alligator SP-40 – автомобильная охранная система с динамическим кодом, обзор

ОБЗОР МОДЕЛИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ALLIGATOR SP-40 – многофункциональная двухстороння автомобильная сигнализация. Основой этой системы является главный блок, который, собственно говоря, и осуществляет контроль и защиту объекта. Выполнен он в виде компактного модуля с выходными-входными разъемами. Именно к ним при помощи идущих в комплекте проводников подключаются все датчики и дополнительные элементы системы. В частности, сюда подсоединяются звуковой сигнализатор-сирена, концевые выключатели (от дверей, капота и багажника), светодиодный индикатор состояния системы, двухуровневый датчик удара, антенный модуль, а также сервисная кнопка Valet. Также к основному блоку подаются сигналы от поворотников, внутрисалонного освещения и замка зажигания автомобиля.

Всего в комплексе ALLIGATOR SP-40 предусмотрена возможность создания до 6 охранных зон. В качестве вспомогательной охранной зоны выступает датчик удара. Есть возможность подключения дополнительного датчика – например, объема салона или перемещения автомобиля.

Автомобильная охранная система ALLIGATOR SP-40 может инсталлироваться аналоговым способом, с подключением концевиков и актуаторов, или быть включенной в уже готовую бортовую сеть автомобиля по CAN-шине при помощи модуля Saturn MultiCan 400.

Управление охранной системой ALLIGATOR SP-40 осуществляется при помощи двухстороннего брелока-передатчика. В комплекте их два: один 4-кнопочный и один 5-кнопочный. При этом второй оснащен ЖК дисплеем для наглядного отображения всех процессов работы системы, а также вибрирующим моторчиком для дополнительного оповещения о срабатывании сигнализации.

Радиообмен между брелком и автосигнализацией ALLIGATOR SP-40 происходит посредством динамического кода BILARM, который не только последовательно передает зашифрованные сигналы, выбирая для этого наиболее свободную частоту для более устойчивой связи.

ОСОБЕННОСТИ РАБОТЫ

Радиус действия сигнализации в режиме оповещения и в режиме управления составляет 1200 и 600 метров соответственно. Разумеется, эти показатели не стабильны, то есть могут изменяться в зависимости от рельефа местности, особенностей застройки и тому подобных факторов. При этом охранная система может функционировать в «Стандартном» или «Бесшумном» режимах. В «Стандартном» сигнализация будет оповещать о тревоге как миганием поворотников и внутрисалонного освещения, так и звуковыми сигналами (сиреной). При активации «Бесшумного» режима оповещение будет осуществляться только при помощи поворотников и ламп внутрисалонного освещения, сирена в этом режиме не работает.

Само собой, в сигнализации предусмотрены функция «Поиск автомобиля» и режим «Паника». Так, при активации «Поиска» система выдаст 5 звуковых сигналов, а также 10 раз мигнет поворотниками. Если же запущен режим «Паника», то сирена и поворотники включаются немедленно и работают до тех пор, пока этот режим не будет остановлен пользователем.

Отдельно отметим и наличие в сигнализации ALLIGATOR SP-40 опции Anti-HiJack. Во время поездки эта функция отслеживает при помощи датчиков все остановки автомобиля, открытие дверей, багажника и т.п. После сбора всех этих данных система запускает алгоритм идентификации пользователя. Таким образом, если машиной завладели посторонние люди, сигнализация автоматически активирует блокировку двигателя и безопасно останавливает автомобиль. Кстати, в рассматриваемой охранной системе эта функция может работать как постоянно, так и обособленно, то есть включаться пользователем лишь на определенный промежуток времени. К примеру, активировать Anti-HiJack владелец может при оставлении автомобиля в потенциально небезопасной местности: около рынков и крупных торговых центров, на парковках и стоянках и т.п.

ОБЩАЯ ОЦЕНКА

Автомобильная охранная система ALLIGATOR SP-40 позволяет создать полностью современный охранный комплекс по защите от несанкционированного доступа в автомобиль.

Инструкция пользователя к автомобильной сигнализации ALLIGATOR SP-40

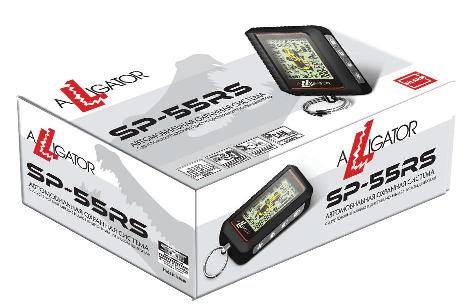

ALLIGATOR SP-55RS – двухсторонняя автомобильная сигнализация с автоматическим / дистанционным запуском, обзор

ОБЗОР МОДЕЛИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Alligator SP-55RS – охранная система с двусторонней связью, а также с автоматическим и дистанционным запуском двигателя.

Основным элементом двухсторонней сигнализации Alligator SP-55RS является блок управления, который конструктивно представляет собой компактное устройство, собранное в пластиковом корпусе. На передней и боковых панелях этого модуля располагаются разъемы для подсоединения всех датчиков и иных элементов системы: антенно-передающего модуля, датчика удара, концевых выключателей (капот, двери, багажник), кнопки Valet, сирены, поворотников, ламп внутрисалонного освещения и т.п. Здесь же можно обнаружить еще и входы для контроля сигнализацией над состоянием ручного тормоза, а также над количеством оборотов двигателя (посредством сигналов от тахометра).

Автомобильная охранная система Alligator SP-55RS может инсталлироваться аналоговым способом, с подключением концевиков и актуаторов, или включаться в уже готовую бортовую сеть автомобиля по CAN-шине при помощи модуля Saturn MultiCan 400.

В системе ALLIGATOR SP-55RS предполагается наличие двух силовых выходов, каналов с током коммутации 15 А, трех программируемых с током 0,2 А и еще одного выхода блокировки реле стартера 0,5 А. Дополнительно к основному разъему в комплект системы входит разъем со жгутом проводки для обвязки двигателя при реализации функции автозапуска. Необходимо отметить, что все необходимые для автозапуска ключи установлены в центральном блоке системы, так что никаких дополнительных блоков не понадобится. При этом выходы запирания и цепей зажигания усилены по сравнению с младшими моделями и позволяют коммутировать токи 35 А (выход запирания) и 30 А (цепи зажигания и аксессуаров).

Управление охранной системой осуществляется при помощи двухсторонних брелков-передатчиков (в комплекте их два). Один упрощенный, с четырьмя кнопками управления, а другой более расширенный, с пятью органами управления и ЖК-дисплеем. Более того, при тревоге на 5-кнопочном, кроме отображения зоны, ставшей причиной срабатывания, и звукового оповещения включается еще и встроенный вибромоторчик.

Радиообмен между брелком и автосигнализацией Alligator SP-55RS идет с использованием динамического кода BILARM, который осуществляет последовательную передачу зашифрованных сигналов, для чего выбирает наиболее свободную частоту для более устойчивой связи.

В комплектацию автомобильной охранной системы Alligator SP-55RS входят двухзонный датчик удара, RF-модуль с кнопкой вызова владельца и комплект проводов для подключения системы. Также с системой поставляются кнопка Valet, индикаторный светодиод и сирена.

ОСОБЕННОСТИ РАБОТЫ

Примерный радиус действия сигнализации Alligator SP-55RS в режиме управления составляет 600 метров, а в режиме оповещения – 1200 метров. Есть два охранных режима: «Стандартный» и «Бесшумный». В принципе, они одинаковы, различие только в том, что при выборе «Бесшумного» отключается сирена (в случае срабатывания системы звуковое оповещение отсутствует, работают только поворотники и внутрисалонное освещение автомобиля). При этом для повышения удобства пользования системой в ней предусмотрена опция «Комфорт», при активации которой запускается режим центрального замка, закрывающий двери и люк, а также поднимающий все стекла автомобиля. В качестве дополнения к этим двум режимам добавлены функция «Паника» (ручное включение звуковой и визуальной сигнализации) и режим «Поиск автомобиля» (кратковременное включение сирены и поворотников).

Все датчики, которые подключены к системе (в том числе дополнительные) и которые осуществляют контроль за той или иной зоной автомобиля, абсолютно независимы. Основных таких датчиков семь, соответственно, столько же и охраняемых зон. В силу их независимости, они могут быть включены и отключены пользователем как полностью, так и по отдельности. Таким образом, благодаря этой функции автомобиль может быть поставлен на охрану даже тогда, когда в его салоне кто-либо находится (пассажиры или животные).

В Alligator SP-55RS также необходимо обратить внимание и на усовершенствованный режим Anti-HiJack, в привычный алгоритм работы которого добавлена новая опция – идентификация владельца по персональному коду. Так образом, проверка «прав собственности» осуществляется путем ввода пользователем кода, который был задан им ранее. Если же код введен неверно (например, забравшимся в автомобиль злоумышленником), то сигнализация автоматически блокирует систему зажигания двигателя.

Но все же основной отличительной особенностью автомобильного охранного комплекса Alligator SP-55RS является возможность управления двигателем и некоторыми системами автомобиля. Так, пользователь может дистанционно запустить двигатель и даже установить температуру в салоне машины посредством штатной отопительной системы, кондиционера, или климат-контроля. Система отслеживает положение рычага ручного тормоза, а также следит за тем, какая передача выбрана в коробке передач. Для автомобилей, оборудованный механической КПП, предусмотрена опция Safe Start, а для машин с автоматом – Short Stop.

Автомобиль, оснащенный сигнализацией ALLIGATOR SP-55RS, можно поставить на сигнализацию при запуске двигателя и работе его на холостых оборотах – благодаря функцией Turbo Cooldown. С ее помощью, после езды на автомобиле с силовой установкой, оборудованной турбонаддувом, пользователь может автоматизировать процесс охлаждения турбины. То есть при включении этой функции после постановки автомобиля на сигнализацию двигатель будет еще некоторое время работать на холостых оборотах, давая тем самым охладиться турбине. После полного охлаждения система автоматически заглушит мотор.

Функциональные способности блока управления могут быть подкорректированы. Для этого производитель предусмотрел возможность программирования системы. Например, «внедрив» новую программу, владелец может научить систему автоматически открывать багажник, запускать предпусковой подогреватель, сигнализировать о невыключенных габаритных фонарях и т.п.

ОБЩАЯ ОЦЕНКА

Автомобильная охранная система Alligator SP-55RS позволяет не только сигнализировать водителю о несанкционированном доступе к автомобилю, но и предоставить востребованную в России функцию автоматического / дистанционного запуска двигателя.

Инструкция пользователя к автомобильной сигнализации ALLIGATOR SP-55RS

Инструкция по установке к автомобильной сигнализации ALLIGATOR SP-55RS

ALLIGATOR SP-75RS – двухсторонняя автомобильная сигнализация с автоматическим / дистанционным запуском, обзор

ОБЗОР МОДЕЛИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Alligator SP-75RS – охранная система с двусторонней связью, автоматическим и дистанционным запуском двигателя.

ALLIGATOR SP-75RS представляет собой двустороннюю охранную систему с расширенными функциональными возможностями. Как и у абсолютно всех подобных устройств, основой данной сигнализации является центральный блок. Выполнен он в пластиковом корпусе довольно компактных размеров. На его сторонах располагаются разъемы для подключения всевозможных «внешних» элементов: датчика удара, приемно-передающего модуля, кнопки Valet, светодиодного индикатора (индикация состояния сигнализации), концевых выключателей дверей (капота / багажника), сирены и т.д. Также здесь предусмотрены входы для подсоединения поворотников, цепей зажигания двигателя, тахометра и ручного тормоза. Отметим, что все проводники, которые требуются для установки системы, идут в комплекте. Для исключения ошибок при монтаже они имеют разную по цвету изоляцию и штекеры с направляющими ключами.

Охранная система ALLIGATOR SP-75 может инсталлироваться аналоговым способом, с подключением концевиков и актуаторов, или быть включенной в уже готовую бортовую сеть автомобиля. Для аналогового управления дверями и зонами автомобиля имеются разработанные схемы включения системы в 3- и 5-проводную систему управления двери. В случае же инсталляции в автомобиль, оснащенный цифровой шиной, каждая из систем имеет вход для подключения CAN-модуля Saturn MultiCan 400.

В автосигнализации ALLIGATOR SP-75RS предполагается наличие двух силовых выходов каналов с током коммутации 15 А, трех программируемых с током 0,2 А и еще одного выхода блокировки реле стартера 0,5 А. В комплект системы также входит разъем со жгутом проводки для обвязки двигателя при реализации функции автозапуска. Необходимо отметить, что все необходимые для автозапуска ключи установлены в центральном блоке системы, так что никаких дополнительных блоков не понадобится. При этом выходы запирания и цепей зажигания усилены по сравнению с младшими моделями и позволяют коммутировать токи 35 А (выход запирания) и 30 А (цепи зажигания и аксессуаров).

Радиообмен между брелком и автосигнализацией Alligator SP-75RS идет при помощи динамического кода BILARM (последовательный обмен зашифрованными сигналами на наиболее свободной частоте для обеспечения устойчивой связи). В комплекте два брелка: один четырехкнопочный, а второй пятикнопочный (оба работают с обратной связью). Пятикнопочный оснащен еще ЖК-дисплеем, а также вибрационным сигнализатором. Примерная дальность действия передатчиков обоих брелков составляет до 600 м (этот показатель зависит от особенностей местности).

В комплектацию автомобильной охранной системы Alligator SP-75RS входят двухзонный датчик удара, RF-модуль с кнопкой вызова владельца, комплект проводов для подключения системы, кнопка Valet, индикаторный светодиод и сирена.

ОСОБЕННОСТИ РАБОТЫ

Основной особенностью системы Alligator SP-75RS является расширенные возможности по реализации автоматического / дистанционного запуска автомобиля. Эту функцию давно оценили российские автолюбители: она позволит сохранять комфортные условия в салоне автомобиля круглый год. Использование автозапуска в сильные морозы не позволит двигателю и салону замерзнуть, а летом избавит от необходимости садиться в перегретый салон (правда, при наличии климат-контроля).

Нужно отметить широкие возможности адаптации автозапуска: в наличии все необходимые функции для управления современным автомобилем с любым типом двигателя и коробки переключения передач. В арсенале системы есть ежесуточный запуск в предустановленное время, таймерный (интервальный) запуск с возможностью выбора значений через 1, 2, 3, 4, 6, 24 часа, запуск по температуре двигателя с возможностью выбора значений 10, 15, 20, 25 градусов и запуск по снижению напряжения на аккумуляторе автомобиля. Устанавливается система также на автомобили, оснащенные кнопкой Smart Start.

Из дополнительных функций необходимо отметить режимы «Паника» (включение брелком сирены и поворотников) и «Поиск автомобиля» (кратковременная звуковая и визуальная сигнализация), а также функции «Комфорт» (при постановке на сигнализацию автоматически закрывается люк и поднимаются стекла) и «Вызов владельца» (система подает сигнал на брелок-передатчик, который оповещает водителя о необходимости подойти к автомобилю). Последняя функция полезна, к примеру, тогда, когда машина находится на станции техобслуживания: работникам сервиса достаточно лишь слегка постучать по лобовому стеклу автомобиля (именно там располагается датчик) – и система оповестит владельца об окончании работ.

Как и предыдущая модель Alligator SP-55RS, сигнализация Alligator SP-75RS одновременно контролирует семь зон автомобиля. При этом контроль может осуществляться как одновременно по всем зонам, так и выборочно – только по тем, которые выбраны пользователем. К обеспечению безопасности можно отнести и функцию Anti-HiJack с идентификацией пользователя через персональный код, который находится на уникальной пластиковой карте, идущей в комплекте с сигнализацией.

Еще одной особенностью управления двигателем является возможность его автоматического запуска. Автозапуск может производиться по установленным пользователем критериям: по времени (период до 24 часов), по напряжению на аккумуляторе (при понижении заряда) и по температуре (если температура в моторном отсеке ниже заданного уровня). Кроме того, в сигнализации предусмотрен еще и алгоритм интеллектуального управления SmartStart+. Именно с его помощью система без каких-либо сложностей может функционировать в автомобилях, в которых запуск двигателя осуществляется не традиционным замком зажигания, а кнопкой пуска Engine Start / Stop. Кроме этого, в охранном комплексе присутствует и поддержка опции Turbo Cooldown – для безопасной остановки двигателя, оснащенного турбонаддувом.

ОБЩАЯ ОЦЕНКА

Автомобильный охранный комплекс, построенный на системе Alligator SP-75RS, – это не просто сигнализация, а самая настоящая «служба безопасности», которая кроме основных своих функций предоставляет пользователю еще и целый перечень дополнительных возможностей… Одним словом, отличный выбор для тех, кто кроме защиты своего авто хочет повысить и его функциональность.

Инструкция пользователя к автомобильной сигнализации ALLIGATOR-75RS

Инструкция по установке к автомобильной сигнализации ALLIGATOR-75RS
