29.03.2013

Сдвоенный диалоговый код BILARM

Гонка технологий на рынке автомобильных охранных систем никогда не останавливалась. В этом секторе сложилась стандартная ситуация борьбы «брони и кинжала», когда разработчики автосигнализаций ищут все новые способы защиты автомобиля, в то время как автоугонщики пытаются преодолеть выставляемые рубежи. Одними из самых острых аспектов этой борьбы являются идентификация владельца и защита радиоканала брелка автосигнализации от подмены или замещения.

После обвального падения алгоритма шифрования KeeLoq из-за массового копирования ключей шифрования начались разговоры о том, чтобы вообще отказаться от радиобрелка в пользу других систем идентификации владельца посредством SMS-сообщений, номера телефона в GSM-сети или с использованием мобильных приложений, сервисных серверов и т.д. Бурное развитие данного сегмента автомобильных охранных GSM-систем показало, что отказываться от старого доброго брелка еще рано, так как простое отсутствие GSM-сети может привести к невозможности использования автомобильного охранного комплекса.

Поэтому одновременно с развитием новых для автомобильной охранной отрасли систем производители стали переходить на другие алгоритмы, основным из которых стал диалоговый код.

Во время сеанса связи с диалоговый кодом происходит обмен несколькими радиопосылками между брелком и головным блоком, информация в которых является взаимодополняемой. Весь радиообмен кодированный, и это если не исключает полностью, то сильно затрудняет его быстрый взлом и подмену.

Взаимный радиообмен требует устойчивого радиоканала между брелком и базовым блоком, а поскольку используются закодированные сигналы, связь должна быть еще и быстрой. Тут на помощь разработчикам охранных систем пришли производители трансиверов, позволяющих точно перестраивать частоту в пределах разрешенного диапазона 433-434 МГц. Создатели автосигнализаций быстро воспользовались открывшейся возможностью узкополосных трактов, но, как водится, каждый поступил по-своему. В одном случае доступный диапазон разбили на несколько полос и дали возможность установщику выбирать ту, которая наиболее удобна в данном регионе; в другом - выбрали алгоритм смены частоты между сеансами связи, который позволяет изменять еще и частоту радиообмена. Недостатком первого способа является его неуниверсальность в выборе частоты работы системы, что может привести к тому, что связь, устойчивая в одном регионе, будет сбоить в другом. Во втором случае затрудняется режим поиска взаимных частот и снижается дальность радиообмена.

Код BILARM

Разработчики алгоритма BILARM пошли своим путем. Они разбили доступный диапазон на 8192 канала. При программировании сигнализации каждому брелку присваиваются два разнесенных по частоте основных канала связи, причем каждый раз во время перезаписи брелка в систему задается новая частота каналов связи. В итоге получается, что каждая охранная система имеет свою уникальную пару частотных каналов. Данный подход запатентован и называется «сдвоенный диалог» идет на пользу помехоустойчивости системы, а также позволяет наиболее полно использовать доступный частотный диапазон.

Но вернемся к работе брелка и разберемся, как используются каналы связи. В момент запроса информация с брелка передается сразу по двум каналам. Вероятность того, что помехой будут забиты оба, минимальна (один обязательно окажется свободным). За счет этого система гарантированно «добивает» до базового блока. Тот отвечает на запрос брелка идентификационным запросом на той частоте, на которой связь наиболее устойчива. В посылке помимо идентификационные номера сообщаются частоты трех дополнительных каналов связи. После этого между брелком и базой происходит обмен, зашифрованный по алгоритму AES, - сигналом, в котором для кодировки используются 128-битные ключи шифрования. При этом для радиообмена используются все 4 канала связи (один из основных и 3 случайных). Данная многоканальная схема позволяет добиться высокой помехозащищенности, что очень важно на зашумленных парковках у больших торговых центров, и обеспечивает высокую скорость радиообмена, поскольку весь сеанс связи занимает не более 0,25 секунды.

И это не просто слова. Проблемой многих диалоговых систем с высоким уровнем защиты, когда используются 128-битные ключи шифрования, является относительно высокая длительность сеанса радиосвязи. Это обусловлено тем, что необходимо передать большой пакет данных, причем брелок и базовый блок должны обменяться им несколько раз. Сам процесс шифрованного обмена занимает достаточно много времени и процессорных ресурсов. Если в процессе обмена в сеанс связи вклинивается помеха, то его приходится повторять. В итоге случаются такие досадные неприятности, когда автовладелец нажимает на кнопку брелка, а машина не реагирует. Хорошо, если он сможет открыть машину со второго или третьего раза, - это вызовет лишь некоторые неудобства. А вот если он не закроет автомобиль и не заметит этого, последствия могут быть гораздо печальнее...

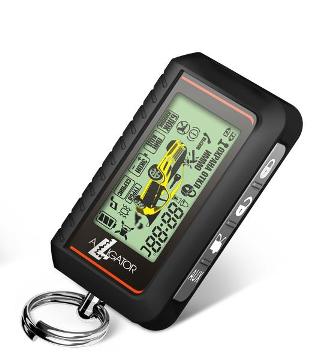

Система кодировки радиоканала BILARM "сдвоенный диалог" применяется в автомобильных охранных системах, выпускающихся под следующими торговыми марками: ALLIGATOR серии SP, JAGUAR (модели EZ-7, EZ-10, EZ-Ultra) и KGB (модели EX-7, FX-8, FX-10), Pantera SLK-775RS.



Особенности работы охранной системы с  кодом BILARM подробно показываются в видеоролике
