Стенд для регулировки сход развала LAUNCH X-631

Без стенда для проверки схождения-развала автомобиля трудно себе представить современный автосервис. При планировании площадей один из постов всегда оснащается данным оборудованием.

Без стенда для проверки схождения-развала автомобиля трудно себе представить современный автосервис. При планировании площадей один из постов всегда оснащается данным оборудование для автосервиса, которое быстро окупает себя. Это оправданно, поскольку повседневная эксплуатация автомобиля приводит к отклонениям от заданных величин схода-развала, а также множество работ по ремонту ходовой части автомобиля нельзя считать завершенными без конечного контроля положения колес. Кроме того современные стенды позволяют быстро в процессе выполнения работы оценить геометрию кузова.

Компьютерные стенды для проверки схождения-развала колес можно в общих чертах разделить на кордовые, беспроводные и 3D-стенды. Все они проводят компьютерную обработку поступающей от датчиков информации, но работают на разных физических принципах.

  • Самые дешевые - это стенды с кордовой связью. Их достоинство: доступная цена и самая высокая точность, а главным недостатком является то, что датчики, установленные на колеса, соединяются между собой натянутым кордом. И при работе с машиной мастер может случайно задеть или оборвать корд.
  • В среднем ценовом сегменте находятся стенды схода-развала на беспроводной ИК-технологии. Датчики в них контролируют расстояние между колесами, измеряя его в оптическом диапазоне. Такие стенды характеризуются хорошей точностью и удобной работой.
  • Самыми дорогими являются стенды, использующие технологию трехмерного математического моделирования, так называемые 3D-стенды схождения-развала колес. При их использовании на колеса устанавливаются отражающие мишени. Сами измерительные датчики смонтированы на отдельной штанге и не связаны с автомобилем. Правда, специалисты утверждают, что по точности измерения 3D-стенды уступают своим более простым собратьям.

В нашем материале пойдет рассказ о самом оптимальном решении при выборе оборудования для поста контроля схождения-развала колес автомобиля с беспроводными датчиками. Этот стенд применяется и в Америке, здесь можно про это прочитать: used cars in new york.

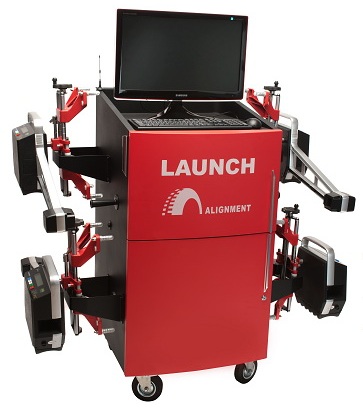

Launch X-631 — беспроводной стенд измерения развала-схождения колес

ОСОБЕННОСТИ КОНСТРУКЦИИ: беспроводной стенд развал схождения колес LAUNCH X-631 включает в свой состав все необходимые элементы для того, чтобы сразу после покупки приступить к выполнению работ на автомобиле. В комплектацию стенда входят не только основные элементы (датчики, система крепления на колеса и компьютер с установленным программным обеспечением, размещенный на транспортировочной стойке), но и такие необходимые детали, как блокиратор рулевого колеса и блокиратор педали тормоза. Также в комплекте идут струйный принтер для распечатывания клиентских.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ является одним из самых дорогих элементов в комплектации стенда LAUNCH X-631, поскольку именно оно связывает в единый комплекс все показания датчиков, обрабатывает их, сравнивает с эталонными параметрами в базе данных автомобилей и позволяет в автоматическом режиме руководить всей операцией по проверке и регулировке.

Первое, с чего начинается работа по регулировке углов, это поиск модели автомобиля в базе данных программы. Там представлены не только все модели, выпущенные на момент продажи стенда. В базе данных еще и учитываются особенности региональных выпусков моделей автоконцернов.

Далее компьютер начинает попросту руководить мастером, задавая строгую последовательность действий как голосовыми подсказками, и так и анимированными картинками, наглядно показывающими, какие действия необходимо выполнить на том или ином этапе. Подобный подход позволяет не только не запутаться в ходе работ, но и обучать новый персонал. При необходимости стенд можно дооснастить дополнительным монитором, опустив его, например, в досмотровую яму.

Опытный мастер может отключить все подсказки для ускорения работы с системой.

Компьютер сам проверит состояние измерительных датчиков, установит связь между ними, снимет все показания, сверит их с теми, что рекомендует производитель, и будет руководить устранением отклонений.

В одно нажатие мышки производится измерение такого важного параметра, как геометрия кузова. Это позволит исключить ситуацию, когда все правильно выставили, а машина все равно едет не прямолинейно.

Мастера знают, что перед тем как измерять углы схождения-развала, необходимо исключить биения диска колеса. Для этого нужно промерить его геометрию. Так вот, программа стенда схода-развала LAUNCH X-631 позволяет это делать практически моментально методом прокатки автомобиля с установленными датчиками, что очень удобно.

ДАТЧИКИ — второй по стоимости и по важности элемент всей системы. От их работы зависит практически все. На стенде LAUNCH X-631 используются беспроводные датчики, которые связываются с основным компьютером на частоте 2,4 ГГц.

Сначала на автомобиль устанавливаются держатели, которые можно закрепить на колеса диаметром до 21 дюйма, а со специально насадкой и до 28 дюймов. После чего на держатели крепятся датчики, оснащенные как пузырьковым, так и электронным уровнями. Их показания отображаются на встроенном ЖК-дисплее. В торце и на штанге расположены оптическая система измерения, по которой датчики связываются между собой.

Немаловажно, что датчик LAUNCH X-631 самостоятельно учитывает угол наклона выносной штанги с оптическим датчиком, что дает возможность наклонять штангу относительно оси на углы от +15 до –45 градусов. Это позволяет исключить блокирование луча свесами автомобиля или брызговиками, обойтись без демонтажа элементов обвеса и создать замкнутый оптический контур, поскольку именно он и позволяет измерять с высокой точностью геометрию автомобиля.

Необходимо добавить, что емкости встроенного аккумулятора хватает на два дня работы на стенде, а оптические датчики подобраны таким образом, что исключается их засветка даже ярким солнечным светом.

Кстати, при работе в одном помещении нескольких стендов необходимо будет развести датчики по радиодиапазону, выбрав для каждого стенда свой канал из имеющихся в настройках 16 частот.

Как и всякое измерительное оборудование, датчики требуют ежегодной юстировки, которую можно проводить непосредственно на сервисе с использование настроечной штанги.

РЕЗЮМЕ

ДОСТОИНСТВА: программа с системой анимированных подсказок. Доступная цена. Полная комплектация. Беспроводные датчики. Большая база данных автомобилей.

НЕДОСТАТКИ: голосовые подсказки с китайским акцентом.

ОБЩАЯ ОЦЕНКА: в качестве резюме можно привести лишь две цифры. По данным производителя, время прохождения поста проверки схода-развала с выполнением работ на стенде LAUNCH X-631 занимает 20 минут, в то время как на кордовом стенде не менее 40 минут.

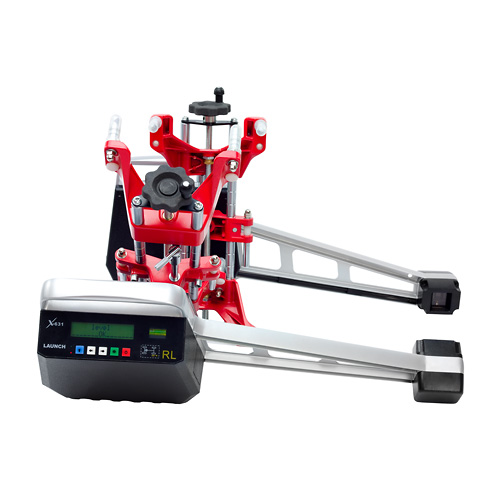

Беспроводные датчики стенда для регулировки сход развала LAUNCH X-631

Беспроводные датчики стенда для регулировки сход развала LAUNCH X-631





Один из анимацилнных роликов стенда для регулировки сход развала LAUNCH X-631
