20.11.2013

Зарядные устройства для автомобильных аккумуляторов, тест

В нашем тесте мы собрали самые современные автоматические зарядные устройства для автомобильных аккумуляторов: АвтоЭлектрика Т-1001А, Bosch C7, CTEK MXS 7.0, KeePower Medium 8A/12V, Optimate 6, Smart Power SP-8N.

Несмотря на то, что автомобили становятся все умнее и требуют меньше внимания, аккумуляторные батареи по-прежнему нуждаются в человеческом участии. Дело в том, что недозаряженный аккумулятор «умирает» быстрее, становится чувствительнее к морозам, что приводит к его отказу в самый нужный момент.



Даже на автомобиле с исправным генератором аккумулятор нуждается в периодической зарядке. Особенно актуально это при малых пробегах между запусками двигателя и длительных стоянках. Результатом недозаряженности аккумулятора могут стать отказ запуска в мороз или после длительной стоянки, повышенная нагрузка на генератор, да и просто более частая замена автомобильной батареи.

Конечно, если у вас полностью исправная проводка, нет потребления тока при выключенном зажигании, утечек тока в бортовой сети, то аккумулятор, скорее всего, проживет достаточно долго. Но, чтобы исключить случайности, все-таки стоит периодически производить профилактическую подзарядку. А уж если какая-то из перечисленных проблем у вас присутствует, то эти действия просто необходимы.

Зарядные устройства прошлого, с контролем силы тока, напряжения, уровня электролита и замерами его плотности уже практически уступили место новым приборам. Они работают в автоматическом режиме, способны выбрать правильные параметры тока на разных этапах процесса зарядки и в зависимости от состояния аккумулятора и даже протестировать состояние батареи. Вот эти-то устройства мы и решили изучить: посмотреть удобство пользования, набор функций, оценить корректность автоматической работы и соответствие заявленным характеристикам.



Для участия в статье мы отобрали приборы с максимальным заявленным зарядным током от 6 до 9 ампер, что оптимально для восстановления работоспособности даже полностью севшей автомобильной батареи емкостью 50 — 80 Ач, которые в основном используются на большинстве легковых автомобилей:



АвтоЭлектрика Т-1001А

Bosch C7

CTEK MXS 7.0

KeePower Medium 8A/12V

Optimate 6

SmartPower SP-8N



Зарядные устройства мы проверяли по следующим критериям:

  1. Может ли прибор восстановить глубоко разряженный аккумулятор. Для этого мы подсоединяли зарядки к батарее, напряжение на клеммах которой составляло 7,0 В и следили, активируется ли процесс зарядки. Поскольку не все устройства справлялись с этим заданием, для унификации теста и получения корректного сравнения контрольные замеры мы делали на батарее с напряжением на клеммах 8 В.
  2. Какой максимальный ток выдает зарядное устройство в процессе работы
  3. До какого напряжения устройство заряжает аккумулятор. Поскольку все зарядные устройства в этой серии автоматические, то после полного заряда они должны либо выключаться, либо переходить в режим поддержки.
  4. Есть ли режим поддержки полного заряда (когда зарядное устройство поддерживает полный заряд, включаясь при небольшом падении и выключаясь при достижении стопроцентного уровня заряда)
  5. Реакция приборов на короткое замыкание (может случиться, если аккумулятор совсем вышел из строя) и переполюсовку (а это бывает при невнимательности).

Проверка производилась на аккумуляторах емкостью 65 Ач, с применением вольтметра и амперметра.

Smart Power SP-8N – автомобильное зарядное устройство, тест

Зарядное устройство Smart Power SP-8N позволяет вручную выбрать один из пяти режимов работы: зарядка мотоциклетного или автомобильного аккумулятора в стандартном режиме, зарядка в зимнее время, восстановление сильно разряженного или сульфатированного аккумулятора, а также работу в режиме источника питания с выходной мощностью не более 80 Вт. Информация о режимах работы имеет четыре индикатора: питание, зарядка, полный заряд и ошибка.

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

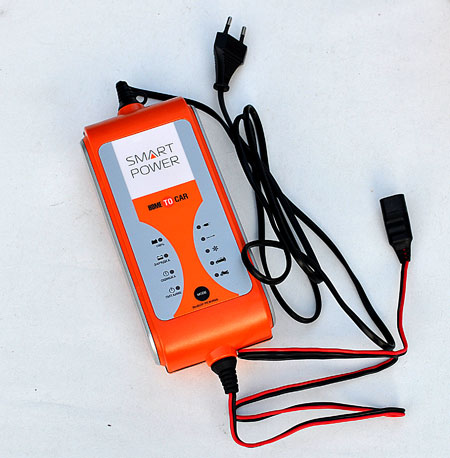

Зарядное устройство Smart Power SP-8N представляет собой небольшую пластиковую коробочку размером 210х98х58 мм. Меньшие торцы округлые, из них выходят провода: из одного — для подключения к сети 220 В, с вилкой на конце, длиной 1,5 метра; из другого — провод с разъемом, к которому можно подключить провода с «крокодилами», с клеммами под болты, со штекером в прикуриватель или с автомобильной розеткой. Длина второго провода (включая длину разъема) 83 см. Входы проводов в корпус прибора защищены пластиковыми муфтами, которые предохраняют провода от перелома. На одной из муфт находится колечко, за которое устройство можно подвесить в гараже на крючок.

На верхней поверхности зарядного устройства 9 индикаторов. Пять сигнализируют о выбранном режиме работы, четыре — о состоянии прибора. Выбор режима производится кнопкой. На длинных боковых торцах нанесены краткая техническая информация, расшифровка пиктограмм и предупреждение об условиях использования.

На нижней поверхности присутствуют небольшие ножки.

В комплекте, как уже говорилось, три провода, которые обеспечивают различные способы соединения зарядного устройстваSmart Power SP-8N с автомобилем. Провод с «крокодилами» — 28 см, провод с клеммами под болт М6 — 30 см, провод со штекером в прикуриватель — 33 см, провод с розеткой — 29 см. Это все длины с учетом длины разъема.

Кроме этого в комплекте присутствует тканевый мешок, в который умещается весь набор.

РЕЗУЛЬТАТЫ ТЕСТА

Первое, что стоит отметить — зарядное устройство Smart Power SP-8N герметично. Половинки корпуса и входы проводов защищены от проникновения воды с помощью силиконовой прокладки, конструкция разъемов также не боится воды. Кнопка и индикаторы надежно изолированы.

Подготовка прибора к работе трудностей не вызывает, но требует выбора режима работы. Для начала нужно выбрать необходимый концевик, соединить разъемы и закрепить клеммы/«крокодилы» на клеммах аккумулятора или вставить штекер в прикуриватель. В последнем варианте для того, чтобы зарядить аккумулятор, возможно, потребуется еще включить зажигание.

После этого подключаем зарядное устройство Smart Power SP-8N к сети 220 В.

Остается выбрать режим. Если вы точно знаете, что аккумулятор уже старый и напряжение на его клеммах меньше 10 В, то имеет смысл выбрать режим восстановления/ десульфатации. Если на улице температура ниже +5 градусов, то выбирать стоит зимний режим. В остальных случаях просто выберите тип вашего транспорта: мотоцикл или автомобиль.

Если вы собираетесь использовать устройство Smart Power SP-8N в качестве источника питания, то подсоедините к разъему провод с розеткой и включите прибор в сеть.

1. Сильно разряженный аккумулятор зарядное устройство Smart Power SP-8N восстановить сможет. Причем прибор сам может определить, что с батареей что-то не так, и даже в режиме «Автомобиль» или «Мотоцикл» начинает работу с восстановления, подключая соответствующий режим. Восстановление аккумулятора с напряжением на клеммах 8 В происходит путем подачи электроэнергии с напряжением 16,11 В и силой тока 0,6 А. Соответственно, со временем напряжение падает, а ток — растет.

2. Максимальный ток во время работы — заявленные 8А, чего хватит для достаточно быстрого заряда большинства «гражданских» аккумуляторов. Если же у вас батарея емкостью 100 и более Ач (подготовленные внедорожники, коммерческий транспорт), то имеет смысл использовать более мощную модель зарядного устройства.

3. Этап дозарядки исправного аккумулятора с напряжением на клеммах 12,4 В начинается с периодическим чередованием токов силой 7,5 и 2 А. Затем токи зарядки плавно снижаются до, соответственно, 3 и 1,2 А. В процессе постоянно идет проверка: отключение подачи энергии и оценка скорости разряда. Зарядка прекращается при достижении 14,7 В на клеммах аккумулятора. Затем зарядное устройство переходит в режим поддержки полного заряда.

4. Поддержка заряда осуществляется периодической подачей тока силой 0,8 А при снижении напряжения до 12,99 В и прекращается при достижении уровня напряжения в 13,3 В

5. Последствий переполюсовки и короткого замыкания никаких. То есть, если «что-то пошло не так», прибор автоматически это диагностирует и попросту не включается. После устранения неполадки Smart Power SP-8N работает в обычном режиме.



Дополнительная информация: тест импульсных зарядных устройств Smart Power.

Комплектация  устройства для зарядки автомобильных аккумуляторов Smart Power SP-8N

В комплекте с зарядным устройством Smart Power SP-8N производитель прилагает широкий набор соединительных элементов. Используя разъем для гнезда прикуривателя можно зарядить аккумулятор при заблокированном капоте, а гнездо прикуривателя позволять подключить в з/у внешние потребители, например лампу-переноску.

Диаграмма работы устройства для зарядки автомобильных аккумуляторов Smart Power SP-8N


Диаграмма работы устройства для зарядки автомобильных аккумуляторов Smart Power SP-8N

Bosch C7 – автомобильное зарядное устройство, тест

Зарядное устройство Bosch C7 позволяет вручную выбрать один из шести режимов работы: зарядка аккумулятора 12 и 24 В в стандартном режиме, зарядка аккумулятора 12 и 24 В в зимнее время, восстановление сильно разряженного или сульфатированного аккумулятора, а также работу в режиме источника питания с выходным током не более 5 А. Информация о ходе работы имеет четыре индикатора: невозможность зарядить аккумулятор, низкий заряд, средний заряд и полный заряд. О выбранном режиме работы информируют 5 индикаторов: 12 В, 24 В, зимний режим, восстановление, источник питания. Есть отдельный индикатор, сигнализирующий о переполюсовке.

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

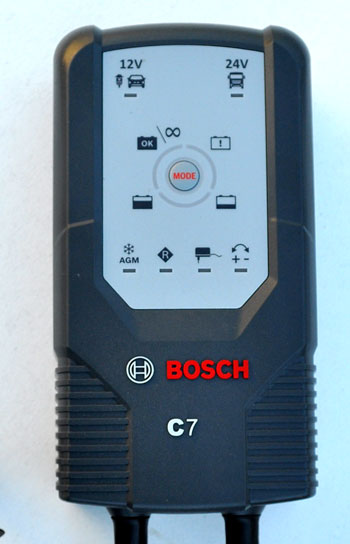

Зарядное устройство Bosch C7 представляет собой пластиковую коробку размером 197х105х63 мм. Провода, один для подключения к сети 220 В, с вилкой на конце, длиной 1,9 метра, другой — с разъемом, к которому подсоединяется кабель подключения к аккумулятору с клеммами под болты, длиной 1,33 м, выходят из маленького торца. Входы проводов в корпус прибора защищены пластиковыми муфтами, которые предохраняют провода от перелома.

Устройство ориентировано вертикально и предусматривает, с помощью входящего в комплект кронштейна, крепление на стену. На верхней поверхности зарядного устройства 10 индикаторов. Пять сигнализируют о выбранном режиме работы, четыре — о состоянии аакумулятора, один — о переполюсовке. Выбор режима производится кнопкой. На нижней (задней) стенке нанесена краткая техническая информация. Там же присутствуют небольшие ножки.

Компания Bosch решила вопрос с разными типами подключения к аккумулятору довольно оригинально. В комплекте один дополнительный кабель длиной 47 см, с одной стороны которого — разъем для подключения к кабелю устройства с защитной заглушкой, с другой — клеммы под болты для стационарного крепления к аккумулятору. И два отдельных «крокодила», которые можно присоединить к кабелю с помощью тех же самых клемм. Вариант зарядки через розетку прикуривателя у этой модели не реализован. На плюсовом проводе дополнительного кабеля расположен стандартный флажковый предохранитель 10 А. Кронштейн имеет «ушки», на которые можно повесить «крокодилы».

РЕЗУЛЬТАТЫ ТЕСТА

Первое, что стоит отметить — зарядное устройство Bosch C7 имеет класс защиты IP65. Половинки корпуса и входы проводов защищены от проникновения воды и пыли с помощью силиконовой прокладки, конструкция разъемов также не боится воды. Кнопка и индикаторы надежно изолированы.

Подготовка прибора к работе Bosch C7 трудностей не вызывает, но требует выбора режима работы. Перед первым использованием выбираем вариант подключения дополнительного кабеля. Если он будет постоянно располагаться под капотом, прикручиваем клеммы кабеля к клеммам аккумулятора. Если подключение к аккумулятору будет осуществляться с помощью «крокодилов», то прикручиваем их к клеммам кабеля. Затем соединяем основной и дополнительный кабели, после чего подключаем зарядное устройство Bosch C7 к сети 220 В.

Остается выбрать режим. Если вы точно знаете, что аккумулятор уже старый и напряжение на его клеммах меньше 10 В, то имеет смысл выбрать режим восстановления/десульфатации. Если на улице температура ниже +5 градусов, то выбирать стоит зимний режим. Если необходимо использовать устройство Bosch C7 в качестве источника питания, то выберите соответствующий режим. В остальных случаях просто выберите стандартный режим зарядки. Не забудьте обратить внимание на установку типа величины номинального напряжения аккумулятора: 12 или 24 В, который важен при работе в стандартном и зимнем режимах.

1. Сильно разряженный аккумулятор зарядное устройство Bosch C7 восстановить сможет. Но работать он начинает, если на клеммах аккумулятора примерно 7,5 В или больше. Разряженную до 7 В батарею прибор заряжать отказался. При этом прибор сам определит нужный режим и, если аккумулятор сильно разряжен, начнет работу с восстановления. Такой же порядок действий будет, если вы поставите режим стандартной зарядки. Восстановление аккумулятора с напряжением на клеммах 8 В (значение начального напряжения было выбрано с учетом способностей всех ЗУ) происходит путем импульсной подачи электроэнергии с напряжением 16,37 В и силой тока 3,0 А. Со временем сила тока снижается до 1,5 А, напряжение остается практически прежним — 16,3 В. Отключение режима восстановления происходит, когда на клеммах аккумулятора появляется 11,8 В, после чего прибор переходит в режим стандартной зарядки.

2. Максимальный ток во время работы — 6 А, чего хватит для достаточно быстрого заряда большинства «гражданских» аккумуляторов. Если же у вас батарея емкостью 100 и более Ач (подготовленные внедорожники, коммерческий транспорт), то имеет смысл использовать более мощную модель зарядного устройства.

3. Этап дозарядки исправного аккумулятора с напряжением на клеммах 11,5 В начинается с подачи энергии напряжением 12,8 В и силой 4 А. В процессе зарядки показатели колеблются между 12,8 — 13,4 В и 4 — 6 А. На финальной стадии зарядка идет током силой 1,5 А и снижающимся от 13,34 до 13,22 В напряжением. После завершения процесса зарядки напряжение на клеммах аккумулятора 12,9 В.

4. Поддержка заряда осуществляется периодической подачей тока силой 0,4 — 0,6 А и происходит в диапазоне 13 ± 0,2 В.

5. Последствий переполюсовки и короткого замыкания никаких. То есть, если «что-то пошло не так», прибор автоматически это диагностирует и попросту не включается. О переполюсовке сигнализирует индикатор. После устранения неполадки Bosch C7 работает в обычном режиме.

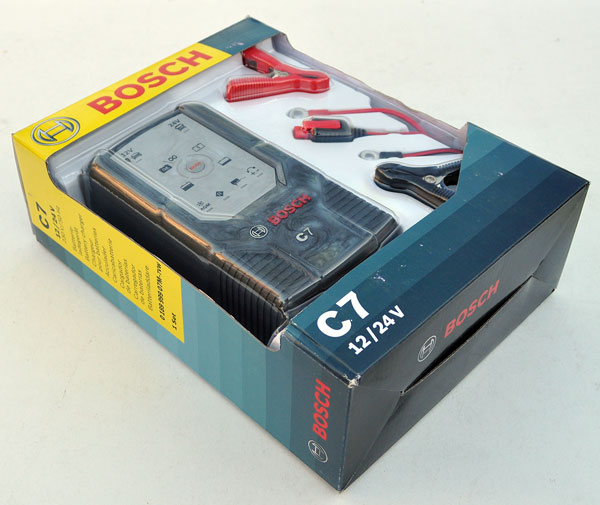

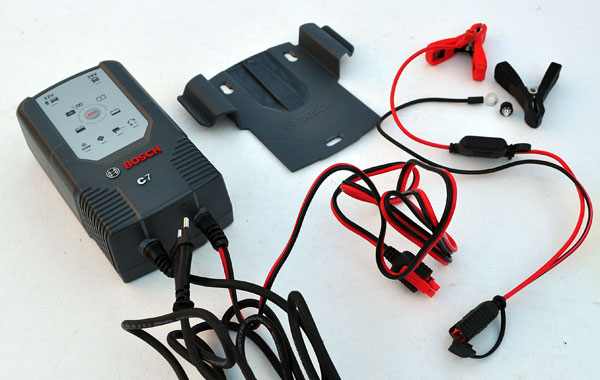

Bosch C7 – автомобильное зарядное устройство, тест



Bosch C7 – автомобильное зарядное устройство, тест

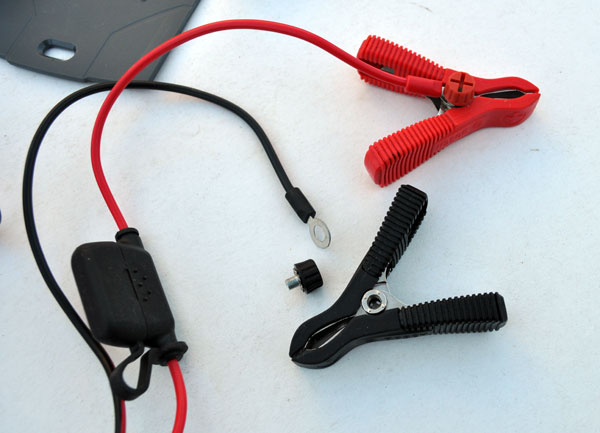

Крепление крокодилов на винтовой зажим в Bosch C7 это спорное решение.

Bosch C7 – автомобильное зарядное устройство, тест

Optimate 6 – автомобильное зарядное устройство, тест

Импульсное зарядное устройство Optimate 6 работает полностью в автоматическом режиме. Без участия человека она сама тестирует аккумулятор, выбирает нужный режим и заряжает автомобильную батарею.

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

Корпус зарядного устройства Optimate 6 выполнен в форме стилизованной машинки размером 225х90х68 мм.На «капоте» расположены индикаторы, из переднего и заднего «номерного знака» выходят провода: один для подключения к сети 220 В, с вилкой на конце, длиной 1,75 метра, другой — с разъемом, к которому подсоединяются кабели подключения к аккумулятору, длиной 1,9 м. Входы проводов в корпус прибора защищены пластиковыми муфтами, которые предохраняют провода от перелома.

На «крыше» «машинки» нанесена краткая техническая информация, «днище» представляет собой вентиляционную сетку.

В комплекте два провода, которые обеспечивают различные способы соединения зарядного устройства Optimate6 с автомобилем. Провод с «крокодилами» — 46 см, провод с клеммами под болт М6 — 59,5 см. Это все длины с учетом длины разъема. На плюсовом проводе кабеля с клеммами расположен стандартный флажковый предохранитель 15 А. Вариант зарядки через розетку прикуривателя у этой модели штатными комплектующими не реализован.

Кроме этого в комплекте присутствует тканевый мешок, в который умещается весь набор.

РЕЗУЛЬТАТЫ ТЕСТА

Первое, что стоит отметить — зарядное устройство Optimate 6 имеет класс защиты IP54, то есть может работать в пыльной среде, не боится попадания брызг и мелких дождевых капель. Если случайно облить устройство сверху, также ничего страшного не произойдет. Беречь от воды надо нижнюю часть, через которую обеспечивается охлаждение Optimate 6.

Устройство ориентировано вертикально и предусматривает возможность крепления на стену с помощью четырех шурупов. На верхней поверхности зарядного устройства 10 индикаторов. Три сообщают о текущем состоянии заряда аккумулятора, три — указывают величину тока во время зарядки, два — о текущем режиме (стандарт или низкотемпературный/поддержка). Оставшиеся сигнализируют об ошибках: либо неисправности аккумулятора, либо о переполюсовке.

Подготовка прибора к работе элементарна: достаточно выбрать нужный концевик и соединить зарядку с клеммами аккумулятора. И затем подключить зарядное устройство Optimate 6 к сети 220 В.

Все остальное вашего участия не потребует. Прибор сам протестирует аккумулятор, выберет нужную программу и приступит к работе. Сам отключится и перейдет в режим поддержки. Или же сообщит об невозможности восстановить батарею.

1. Автомобильное зарядное устройство Optimate 6 работает с сильно разряженными аккумуляторами. Наш, на клеммах которого было 7 В, он сразу стал «лечить». Но, чтобы соблюсти равенство, мы начали замеры с момента, когда аккумулятор начал выдавать уверенные 8 В. Восстановление аккумулятора с напряжением на клеммах 8 В происходит так: вначале подается электроэнергия с напряжением 15,99 В и силой тока 0,1 А. Буквально в течение полминуты ток возрастает до 0,4 А, а напряжение падает до 15,7 В. Затем сила тока не меняется до конца процесса восстановления, а напряжение потихоньку уменьшается, составляя в момент отключения режима 13,95 В. В момент перехода в режим стандартного заряда вольтметр на клеммах аккумулятора показывает 11,65 В.

2. Максимальный ток во время работы — 5А, но в основном устройство предпочитает работать малыми токами. Несмотря на это, процесс зарядки не сильно отличается по времени от времени работы остальных моделей теста. Но для емких аккумуляторов, емкостью 100 и более Ач (подготовленные внедорожники, коммерческий транспорт), то имеет смысл использовать более мощную модель зарядного устройства.

3. Этап дозарядки исправного аккумулятора с напряжением на клеммах 11,5 В начинается подачей импульсов с начальным напряжением 12,03 В и силой тока 0,72 А. Со временем напряжение и сила тока растут до, соответственно, 13,25 В и 0,83 А. Зарядка прекращается при достижении 12,95 В на клеммах аккумулятора. Затем зарядное устройство переходит в режим поддержки полного заряда.

4. Поддержка заряда осуществляется периодической подачей тока силой 0,6 А при снижении напряжения до 12,85 В и прекращается при достижении уровня напряжения в 13,1 В.

5. Последствий переполюсовки и короткого замыкания никаких. То есть, если «что-то пошло не так», прибор автоматически это диагностирует и попросту не включается. О переполюсовке сигнализирует соответствующий индикатор. После устранения неполадки Optimate6 работает в обычном режиме.



Дополнительная информация:  зарядно-диагностические устройства для автомобильных аккумуляторов Optimate.



Optimate 6 – автомобильное зарядное устройство, тест

Optimate 6 – автомобильное зарядное устройство, тест

Вольт-амперная характеристика режимов работы зарядных устройств Optimate

Вольт-амперная характеристика режимов работы зарядных устройств Optimate

CTEK MXS 7.0 – автомобильное зарядное устройство, тест

Зарядное устройство CTEK MXS 7.0 позволяет вручную выбрать один из пяти режимов работы: зарядка аккумулятора в стандартном режиме, зарядка в зимнее время, восстановление сильно разряженного или сульфатированного аккумулятора, а также работу в режиме источника питания.

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

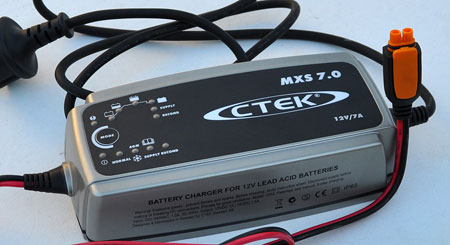

Импульсное зарядное устройство CTEK MXS 7.0 представляет собой небольшую пластиковую коробочку размером 188х88х48 мм. Из меньших торцов выходят провода: из одного — для подключения к сети 220 В, с вилкой на конце, длиной 1,35 метра; из другого — провод с разъемом, к которому можно подключить провода с «крокодилами», с клеммами под болты, со штекером в прикуриватель или с индикатором состояния аккумулятора. Причем в комплекте идут только два первых концевика. Длина второго провода (включая длину разъема) 110 см. Входы проводов в корпус прибора защищены пластиковыми муфтами, которые предохраняют провода от перелома. На корпусе предусмотрены два крепежных отверстия.

На верхней поверхности зарядного устройства 12 индикаторов. Четыре сигнализируют о выбранном режиме работы, четыре — о состоянии аккумулятора. Отдельные индикаторы предусмотрены для сигнализации о наличии подключения к сети 220 В и неисправности аккумулятора. Выбор режима производится кнопкой. На длинном боковом торце нанесены краткая техническая информация и предупреждение об условиях использования.

На нижней поверхности присутствуют небольшие ножки.

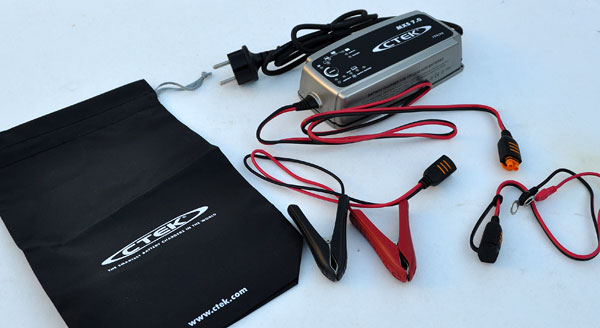

В комплекте, как уже говорилось, два провода, которые обеспечивают различные способы соединения зарядного устройства CTEK MXS 7.0 с автомобилем: провод с «крокодилами» — 38 см и провод с клеммами под болт М6 — 41 см. Это все длины с учетом длины разъема.

Кроме этого в комплекте присутствует тканевый мешок, в который умещается весь набор.

РЕЗУЛЬТАТЫ ТЕСТА

Первое, что стоит отметить — зарядное устройство CTEK MXS 7.0 герметично. Половинки корпуса и входы проводов защищены от проникновения воды с помощью резиновой прокладки, конструкция разъемов также не боится воды. Кнопка и индикаторы надежно изолированы.

Подготовка прибора к работе трудностей не вызывает, но требует выбора режима работы. Для начала нужно выбрать необходимый концевик, соединить разъемы и закрепить клеммы/«крокодилы» на клеммах аккумулятора. После этого подключаем зарядное устройство CTEK MXS 7.0 к сети 220 В.

Остается выбрать режим. Если вы точно знаете, что аккумулятор уже старый и напряжение на его клеммах меньше 10 В, то имеет смысл выбрать режим восстановления/десульфатации. Если на улице температура ниже +5 градусов, то выбирать стоит зимний режим. Если необходимо использовать устройство CTEK MXS 7.0 в качестве источника питания, то выберите соответствующий режим. В остальных случаях просто выберите стандартный режим зарядки.

1. Сильно разряженный аккумулятор, у которого на клеммах всего 7 В, зарядное устройство CTEK MXS 7.0 восстановить сможет. Выбор режима работы производится автоматически, хотя можно и задать его вручную. Но при маленьком напряжении на клеммах «подопечного» в любом случае сначала запустится режим восстановления. Восстановление аккумулятора с напряжением на клеммах 8 В происходит путем импульсной подачи электроэнергии с напряжением 14,6 В и силой тока 0,1 А. Примерно за минуту напряжение падает до 13,2 В, а ток вырастает до 0,3 А. С этими параметрами и идет процесс оживления. Затем устройство переходит в режим зарядки. На клеммах аккумулятора в этот момент 11,3 В.

2. Максимальный ток во время работы — заявленные 7А, но в основном зарядное устройство CTEK MXS 7.0 работает на меньших токах. Но все равно процесс зарядки «гражданских» аккумуляторов проходит сравнимо по времени с показателями остальных участников теста. Если же у вас батарея емкостью 100 и более Ач (подготовленные внедорожники, коммерческий транспорт), то имеет смысл использовать более мощную модель зарядного устройства, чтобы сократить время ожидания результата.

3. Этап дозарядки исправного аккумулятора с напряжением на клеммах 11,5 В начинается с подачи тока напряжением 13,02 В и силой 1,2 А. Это в стандартном режиме. Если же переключиться в «зимний», то напряжение вырастает до 13,35 В, а сила тока — до 1,7 А. Затем напряжение возрастает до 13,92 В, а ток падает до 0,8 А. Зарядка прекращается при достижении 13,1 В на клеммах аккумулятора. Затем зарядное устройство переходит в режим поддержки полного заряда.

4. Поддержка заряда осуществляется импульсной подачей тока силой 0,8 А при снижении напряжения до 13 В и прекращается при достижении уровня напряжения в 13,1 В

5. Последствий переполюсовки и короткого замыкания никаких. То есть, если «что-то пошло не так», прибор автоматически это диагностирует и попросту не включается. При этом загорается индикатор «Ошибка». После устранения неполадки CTEK MXS 7.0 работает в обычном режиме.



Дополнительная информация: обзор зарядных устройств СТЕК.

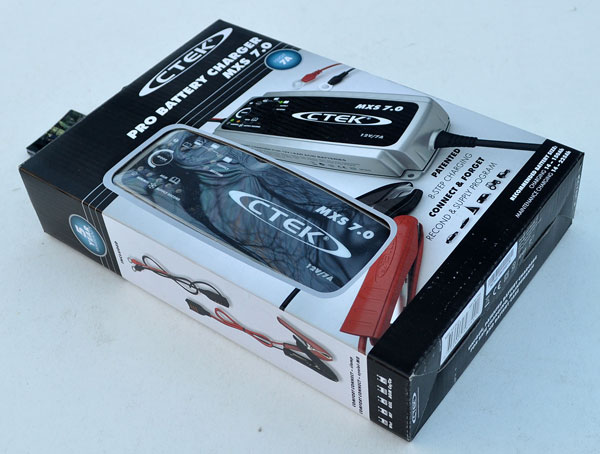

CTEK MXS 7.0 – автомобильное зарядное устройство, тест

CTEK MXS 7.0 – автомобильное зарядное устройство, тест

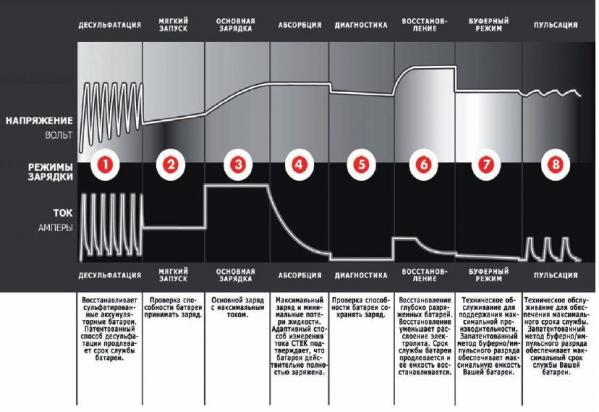

Диаграмма работы устройства для зарядки автомобильных аккумуляторов CTEK MXS 7.0

Диаграмма работы устройства для зарядки автомобильных аккумуляторов CTEK MXS 7.0

KeePower Medium 8A/12V – автомобильное зарядное устройство, тест

Зарядное устройство KeePower Medium 8A/12V позволяет вручную выбрать один из трех режимов работы: зарядка аккумулятора в стандартном режиме, зарядка в зимнее время и восстановление сильно разряженного или сульфатированного аккумулятора. На корпусе устройства есть светодиодный фонарик.

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

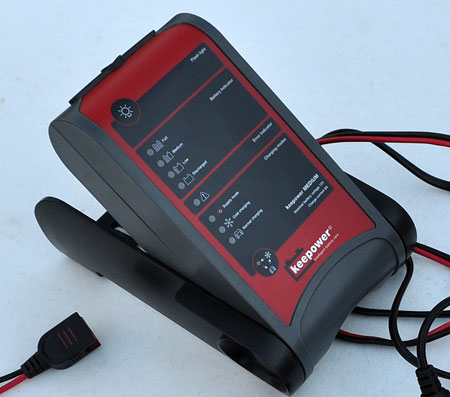

Зарядное устройство KeePower Medium 8A/12V представляет собой пластиковую коробку размером 198х115х52 мм. Меньшие торцы округлые, из одного выходят два провода: для подключения к сети 220 В, с вилкой на конце, длиной 1,8 метра; из другого — провод с разъемом, к которому можно подключить провода с «крокодилами», с клеммами под болты или со штекером в прикуриватель. Длина второго провода (включая длину разъема) 178 см. Входы проводов в корпус прибора защищены резиновыми муфтами, которые предохраняют провода от перелома. На втором маленьком торце располагается лампа фонаря. В корпус устройства интегрирована подставка, позволяющая закрепить прибор на стене или установить на полу под разными углами.

На верхней поверхности зарядного устройства 7 индикаторов. Три сигнализируют о выбранном режиме работы, четыре — о состоянии аккумулятора. Есть индикатор ошибки. Выбор режима и включение фонаря производится кнопками. На задней стенке нанесена краткая техническая информация.

В комплекте, как уже говорилось, три провода, которые обеспечивают различные способы соединения зарядного устройства KeePower Medium 8A/12V с автомобилем. Провод с «крокодилами» — 28 см, провод с клеммами под болт М6 — 35 см, провод со штекером в прикуриватель — 17 см. Это все длины с учетом длины разъема.

Отметим, что наличия штекера в прикуриватель позволяет KeePower Medium подзарядить аккумулятор в машине с заблокированным капотом, через бортовую сеть автомобиля.

Отдельно хотелось бы остановиться на конструкции «крокодилов». У них нажимные рукоятки соединены пластиковой пластиной с отверстием по центру, через которое проходит провод. На самом деле, очень удобная конструкция: обычные рукоятки «крокодилов» постоянно норовят за что-нибудь зацепиться. Здесь такого неудобства нет. Плюс пластины работают как муфты у провода, снижая риск его перелома в месте крепления к металлу «крокодилов». Пластик производит впечатление стойкого к изгибам, так что проработать должен весь срок службы зарядного устройства KeePower Medium 8A/12V.

РЕЗУЛЬТАТЫ ТЕСТА

Первое, что стоит отметить — зарядное устройство KeePower Medium 8A/12V герметично. Половинки корпуса и входы проводов защищены от проникновения воды с помощью резиновых прокладок и муфт, конструкция разъемов также не боится воды. Кнопки и индикаторы надежно изолированы.

Подготовка прибора к работе трудностей не вызывает, но требует выбора режима работы. Для начала нужно выбрать необходимый концевик, соединить разъемы и закрепить клеммы/«крокодилы» на клеммах аккумулятора или вставить штекер в прикуриватель. В последнем варианте для того, чтобы зарядить аккумулятор, возможно, потребуется еще включить зажигание.

После этого подключаем зарядное устройство KeePower Medium 8A/12V к сети 220 В.

Остается выбрать режим. Если вы точно знаете, что аккумулятор уже старый и напряжение на его клеммах меньше 10 В, то имеет смысл выбрать режим восстановления/десульфатации. Если на улице температура ниже +5 градусов, то выбирать стоит зимний режим. В остальных случаях остановитесь на стандарте.

1. Сильно разряженный аккумулятор зарядное устройство KeePower Medium 8A/12Vсамостоятельно не диагностирует. Если при подключении не выбрать режим восстановления, он будет с периодичностью раз в 10 сек давать импульсы силой чуть больше 1 А и напряжением порядка 14 В. А вот если нажатием на кнопку выбора установить режим восстановления, прибор начинает работу. Восстановление аккумулятора с напряжением на клеммах 8 В происходит путем подачи электроэнергии с напряжением 13,27 В и силой тока 0,9 А. Со временем напряжение растет до 13,3 В, а ток падает до 0,5 В. Самостоятельно режим восстановления не отключается. По крайней мере, когда нам надоело ждать этого момента, и мы отключили его принудительно, на клеммах аккумулятора было уже 12,4 В. Последующее подключение вывело прибор в режим стандартной зарядки.

2. Максимальный ток во время работы — заявленные 8А, прибор в процессе тестирования не выдал, видимо, посчитав, что нет необходимости в таком воздействии. KeePower Medium 8A/12V заряжал аккумулятор током с постоянной силой 1,5 А. Но при этом время заряда исправной, но подсевшей до 11,5 В батареи уложилось в среднее значение среди участников теста.

3. Этап дозарядки исправного аккумулятора с напряжением на клеммах 11,5 В начинается подачи тока напряжением 11,8 В, которое плавно растет до 13,7 В. Сила тока при этом все время составляет 1,5 А. Когда основной режим зарядки отключается и устройство переходит в режим поддержки заряда, напряжение на клеммах аккумулятора составляет 12,83 В.

4. Поддержка заряда осуществляется подачей тока силой от 0,8 до 1,0 А при снижении напряжения до 12,6 В и прекращается при достижении уровня напряжения в 12,85 В

5. Если произошло замыкание, прибор просто не включается. Как и при полной переполюсовке или подсоединении только черного провода к плюсовой клемме аккумулятора. Если же сначала подключить красный провод к минусовой клемме, прибор начинает подавать признаки жизни: периодически загораются индикаторы режимов, разряженной батареи и ошибки. После устранения неполадки KeePower Medium 8A/12V работает в обычном режиме.



Дополнительная информация: обзор зарядных устройств INELCO Keepower.

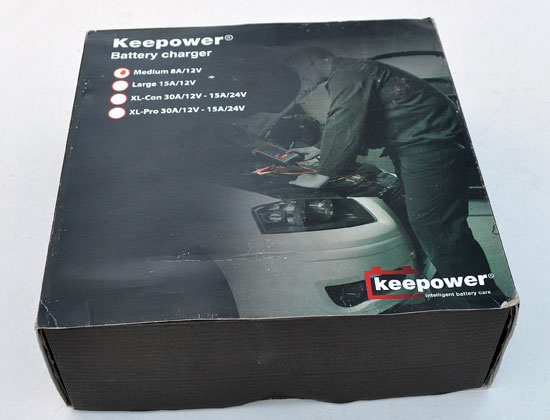

KeePower Medium 8A/12V – автомобильное зарядное устройство, тест

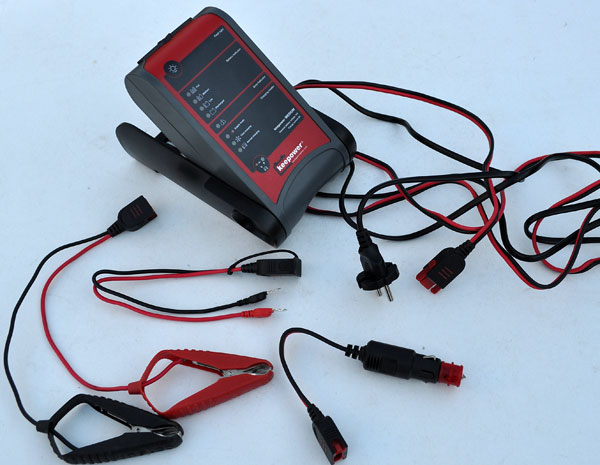

В комплекте с зарядным устройством INELCO Keepower Medium производитель прилагает разъем для гнезда прикуривателя, используя который можно зарядить аккумулятор при заблокированном капоте.

KeePower Medium 8A/12V – автомобильное зарядное устройство, тест

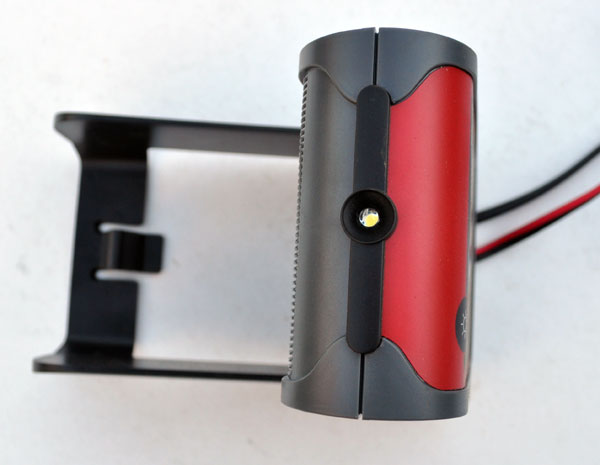

Думаем, что пользователи не раз поблагодарят конструкторов INELCO Keepower Medium за сведиодный фонари на торце корпуса.



KeePower Medium 8A/12V – автомобильное зарядное устройство, тест

АвтоЭлектрика Т-1001А – автомобильное зарядное устройство, тест

Зарядное устройство АвтоЭлектрика Т-1001А работает полностью в автоматическом режиме. Без участия человека она сама тестирует аккумулятор, выбирает нужный режим и заряжает автомобильную батарею.

ОСОБЕННОСТИ И КОМПЛЕКТАЦИЯ

Зарядное устройство АвтоЭлектрика Т-1001А представляет собой металлическую коробку размером 212х112х70 (спереди) и 40 (сзади) мм. Из заднего торца выходят три провода: один — для подключения к сети 220 В, с вилкой на конце, длиной 1,05 метра, два других, соотвественно с «плюсовым» и «минусовым» «крокодилами». Длина их 85 см. Входы проводов в корпус прибора защищены резиновыми изоляторами, которые предохраняют провода от перетирания.

Спереди располагается блок индикаторов. Среди них — один индикатор наличия питания, два показывают ход заряда, остальные работают в режиме показателя заряженности батареи в процессе тестирования или о напряжении, подающемся на аккумулятор в процессе зарядки.

На нижней стенке располагаются четыре пластиковых ножки.

Автомобильное зарядное устройство АвтоЭлектрика Т-1001А также позволяет проверить исправность генератора и реле-регулятора (отдельная индикация) и определить уровень заряженности аккумулятора (если напряжение на клеммах выше 12 В).

Некоторая проблема возникнет у пользователей с инструкцией. Мы-то, когда брали прибор, получили представление на практике, как с ним работать, и что означают индикаторы. А вот покупателю прибора будет сложнее — на схеме прибора в инструкции есть расшифровка цифровых обозначений составляющих прибора, а вот самих цифровых обозначений на рисунке нет. Некоторые элементы, конечно, интуитивно понятны, а вот местоположение некоторых индикаторов не настолько очевидно. Так что поясним: 6. Индикаторы степени заряда АКБ расположены в нижней части окна (четыре слева), 7. Индикатор работоспособности генератора расположен также снизу окна (второй справа). 7.1. Индикатор работоспособности реле-регулятора внизу окна (крайний правый).

РЕЗУЛЬТАТЫ ТЕСТА

Первое, что стоит отметить — зарядное устройство АвтоЭлектрика Т-1001А выполнено в вентилируемом корпусе и для работы под открытым небом во время осадков не подойдет.

Подготовка прибора к работе элементарна: одеваем «крокодилы» на соответствующие клеммы аккумулятора и подключаем зарядное устройство АвтоЭлектрика Т-1001А к сети 220 В.

Прибор проведет тестирование батареи, выберет необходимый режим зарядки или, если батарея неисправна, выдаст сигнал об ошибке.

1. С сильно разряженными аккумуляторами зарядное устройство АвтоЭлектрика Т-1001А работать не хочет. При напряжении на клеммах 7 В, прибор ведет себя так, словно к нему ничего не подключено. Контрольные приборы ничего не фиксируют. Картина меняется, если аккумулятор выдает 8,5 В. Индикаторы загораются, и начинается процесс восстановления. Начальные показатели: напряжение 12,8 В, сила тока — 0,3 А. Затем напряжение и сила тока растут, соответственно, до 15,98 В и 0,95 А. Энергия подается короткими частыми импульсами. Переход в режим основной зарядки происходит, когда на клеммах аккумулятора появляется 11,85 В.

2. Максимальный ток во время работы — 9А, что соответствует максимальному заявленному производителем значению.

3. Этап дозарядки исправного аккумулятора с напряжением на клеммах 11,5 В начинается с подачи тока силой 2 А. Напряжение в процессе зарядки все время плавно повышается. В промежутке от 12,1 до 12,2 В начинает меняться и сила тока, сначала достигая максимума в 9 А, затем снижаясь до 3 А. Дальнейший рост напряжения вызывает очередной рост силы тока, но не настолько радикальный: при 12,25 В сила тока равна 4 А. Затем токи зарядки плавно снижаются до 2 А. Зарядка прекращается при достижении 13,6 В на клеммах аккумулятора, после чего зарядное устройство переходит в режим поддержки полного заряда.

4. Поддержка заряда осуществляется периодической подачей тока силой 2 А при снижении напряжения до 13,2 В и прекращается при достижении уровня напряжения в 13,6 В

5. Последствий переполюсовки и короткого замыкания никаких. То есть, если «что-то пошло не так», прибор автоматически это диагностирует и попросту не включается. После устранения неполадки АвтоЭлектрика Т-1001А работает в обычном режиме.

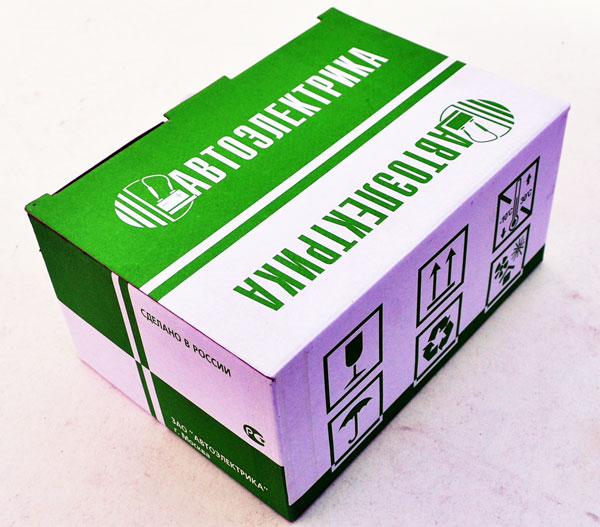

АвтоЭлектрика Т-1001А – автомобильное зарядное устройство, тест

Корпус автомобильного зарядного устройства АвтоЭлектрика Т-1001А не влагозащищенный, поэтому использовать его вне помещений нельзя.

АвтоЭлектрика Т-1001А – автомобильное зарядное устройство, тест

ВЫВОДЫ

Из изученных зарядных устройств все корректно могут справиться с профилактической подзарядкой севшего аккумулятора. А вот восстановить сильно севшую батарею смогут не все. ЗУ Bosch C7 и АвтоЭлектрика Т-1001А примутся за «лечение», если на клеммах аккумулятора будет не менее, 7,5 и 8,5 В соответственно.

Все устройства корректно прекращают основной процесс зарядки и обеспечивают поддержку полного заряда, и, хоть для каждого из них понятие «полного заряда» свое, различие не очень большое и укладывается в средние 13+-0,2 В.

Перезаряда ни одно устройство не допускает.

По времени работы, несмотря на совершенно различные механизмы обеспечения зарядки, приборы сравнимы. Точное время мы не засекали, поскольку тест был растянут во времени и корректного сравнения по этому показателю добиться не получилось бы.

Что касается конкретного выбора устройства, тут все оказалось непросто. Если у вас несколько автомобилей с разным напряжением аккумуляторов (12/24 В), то однозначно — только Bosch C7. Если речь идет об уходе за 12-вольтовыми батареями, то на первое место выходит не столько корректность работы (хотя, конечно, надо учитывать и возможность восстановления глубоко разряженного аккумулятора), сколько ее сочетание с функциональностью. По этому параметру привлекательнее всего, пожалуй, оказались SmartPower SP-8N (возможность работы в режиме источника питания для внешних устройств и зарядка мотоциклетных аккумуляторов) и АвтоЭлектрика Т-1001А (возможность тестирования батареи, генератора и реле-регулятора). Любителям не думать ни о чем стоит обратить внимание на Optimate6 и АвтоЭлектрика Т-1001А — они даже не предусматривают возможности ручного вмешательства в процесс.

Но, повторимся, любой из испытанных нами приборов способен справиться с задачей профилактического обслуживания автомобильных аккумуляторов.



Алексей Чуприков



Отзывы и комментарии

Комментарии

Комментарии от 1 до 10 из 27 | Далее | Последняя
2017.05.11 23:48:58

У меня зарядное устройство Вымпел - 57 производство НПП Орион из Санкт-Петербурга. Можно регулировать как напряжение, так и ток. Очень продвинутая зарядка. Заряжает любые АКБ. Советую

2016.10.20 08:13:00

Явно заказная статья. В выводе почему-то не упомянули одно из лучших зарядное устройство Optimate 6. Даже по тексту написано, что Optimate 6 может востановить аккумулятор с 7 вольт, но в выводе мы видим более худшие зарядки. В общем стыдно вам должно быть горе журналисты.

2016.09.24 00:18:35

Лично я ситаю на сегодня лучшими зарядками - это зарядные устройства Орион/Вымпел производства НПП Орион г.Санкт-Петербург. Только не путайте с китайской подделкой где написано - НПП Оборонприбор, Рязань. Рязанские брать нельзя - это точно. А питерским я пользуюсь и очень доволен.Например Орион-325. При цене ниже, чем у Bosch C7 или CTEK MXS 7.0 с жалкими 4-5 амперами, выдает свои честные 20 ампер. При этом все режимы Bosch,CTEK типа основной заряд, диагностика, десульфатация, восстановление и т.д. у зарядки Орион есть. Хотя, если честно, все эти режимы есть абсолютно у любого автоматического зарядного устройства. Поэтому советую зарядное устройство НПП Орион, правда только оригинальное. Китайскую Рязань не брать.

2016.03.29 21:06:47

А из ЭТИХ ???

Aurora SPRINT-10D
Триада Boush-100
RedVerg RD-IC26NB
Сибконтакт ЗУ1-12-15(10)
Moratti PRO MBC-80A
WESTER CH30
AIRLINE AJS-55-05
Автоэлектрика Т1012А

может кто то конкретно знает, рекомендуйте, что бы точно работало,
а не так как : HYUNDAI HY 800 должен заряжать просевшие батареи, а по факту не заряжает...

2016.01.05 21:24:21

Добрый день!
А если Bosch C7 уже к ряду почти 5 часов мигает последней частью круга зарядки? Что это значит?

2014.11.03 00:41:45

Столь долгий разговор это хождение вокруг да около. На самом деле мы ездим до тех пор пока АКБ крутит стартер. Двигатель заводиться спол оборота и мы не замечаем момента КРАХА. АКБ засульфатирован тоесть кристализован крупными частицами сульфата. Разорвать их в полноценную активную массу далеко не простое дело. Опыт показывает (АКБ со стажем работы) есть шанс разложить скорее всего решотки пластин. Ведь процесе эксплуатации их каркас разлагается стает ТОНЬШЕ. Вывод: философия о напряжениях и токах дело относительно... Поверьте моему очень большому опыту. Разрушить сульфатацию не так просто. Вот тут срабатывает качество АКБ. В большем случае: это большой импульс тока с поддержкой малого с постоянной составляющей. Для этого нужно соответствующее устройство. Разбить и разсцепить... только таким методом удается спасти АКБ и то не всегда.

2014.09.16 10:44:06

Цитата из паспорта АКБ MEDALBCT,ROYL,AMERICAN:ВНИМАНИЕ:АКБ ДОЛЖНЫ ЗАРЯЖАТЬСЯ ТОЛЬКО УСТРОЙСТВАМИ С АВТОМАТИЧЕСКИМ ПОДДЕРЖИВАНИЕМ ПОСТОЯННОГО НАПРЯЖЕНИЯ ДО ЗНАЧЕНИЯ НА ПОЛЮСНЫХ ВЫВОДАХ 16.2В ПРИ ТОКЕ РАВНОМ 5% ОТ НОМИНАЛЬНОЙ ЁМКОСТИ.Коментарии будут?

2014.03.07 10:06:24

Мы дилеры Bosch. Для тех, кто не в курсе АКБ Varta и Bosch делаются на одно заводе. По данному спору могу сказать следующее.
В инструкции, располагаемой на этикетке каждого АКБ Bosch, рекомендованное напряжение заряда составляет 14,4 В. И нормальное напряжение заряда для 12-вольтовых батарей у Bosch C3 и C7 составляет 14.4 / 14.7 В (± 0.25 В).
При этом, например, у зарядки Bosch C7 в режиме регенерации напряжение заряда может доходить до 16,5 В, но это вовсе не означает, что оно требуется для нормального заряда АКБ.

2014.03.05 21:45:47

Максим, вот ссылка на оф. инструкцию к АКБ Varta http://d26maze4pb6to3.cloudfront.net/varta-automotive/7013/5160/3581/Automotive_Operating_Instructions.pdf Объясните где в ней говорится о необходимости заряда напряжением в 16 В?

2014.03.03 20:25:26

Максим, наверно Вам стоит почитать мат часть САМОМУ, например ГОСТы - как основополагающие документы, например: ГОСТ Р 53165-2008, Раздел 8. Там очень подробно описаны методы заряда аккумуляторов... Причем метода заряда ДО 16В НЕТ, есть метод заряда при постоянном напряжении 16В для снижения расхода воды. Причем, некоторые производители зарядных устройств используют подобные методы для заряда тяговых батарей- кривая заряда WUIa. Заряд же до 16В приведет к выкипанию электролита и понятными последствиями. Я прекрасно понимаю, что Вы пытаетесь сослаться на единственный документ, который Вы прочитали - инструкцию по эксплуатации на аккумуляторы ВАРТА. Поэтому Вам стоит все-таки действительно почитать теорию. А то получается, что ВСЕ производители зарядных устройства дураки - а Вы один умный. Удачи



Добавить комментарий

Если у Вас возникли проблемы с распознаванием текста, кликните на него и попробуйте еще раз
Введите код, изображенный на картинке
с соблюдением регистра

Статьи по теме
Картинка


Тестируем пуско-зарядное устройство BERKUT Smart Power SP-4500

Автомобильные пуско-зарядные устройства на Li-Po аккумуляторах новый класс техники. Они нужны, чтобы запустить автомобиль при севшей батарее и заряжать мобильные устройства. Тестируем новинку BERKUT Smart Power SP-4500.

Картинка


Тестируем СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов

В тесте исследуется вольтамперная характеристика зарядного устройства СТЕК MXS 3.8 во всех режимах работы. Полученные результаты сравниваются с зарядной кривой заявленной производителем в инструкции.

Картинка


Зимние щетки alca для всех машин

Новая зимняя щетка марки alca WINTER от компании HEYNER GMBH наделена уникальными свойствами, выгодно отличающими ее от других щеток.

Картинка


DENSO представила новый каталог

Компания DENSO обновила каталог щеток стеклоочистителя.

Картинка


Bosch выпустил новые подъемники

Bosch начинает продажи электрогидравлических подъемников для автомобилей VLH 2140 и VLH 2155. Среди главных преимуществ новинок – увеличенный срок эксплуатации, простое обслуживание, малое энергопотребление и низкий уровень шума.

Картинка


Bosch - партнёр Ралли МАДИ

В декабре 2013 года уже в 14-й раз прошло ежегодное «Ралли МАДИ», которое организует Московский автомобильно-дорожный государственный технический университет (МАДИ). В этот раз партнером ралли стал популярный бренд свечей зажигания Bosch group – ЭЗ.

Dongfeng представил в Москве два новых кроссовера

Презентация двух новых кроссоверов Dongfeng – AX4 и 580 - под названием Dongfeng Night состоялась 12 декабря 2018 года на территории Ecoloft в Москве.

Пережить зиму: советы от специалистов DENSO

Сотрудники компании DENSO собрали лучшие советы о том, как предотвратить проблемы с автомобилем в зимнее время.

Держи руку на пульсе

Специалисты компании Бош Авто Сервис рекомендуют не пренебрегать техническим осмотром автомобиля.

Тестируем Playme NIO – двухканальный видеорегистратор

Задача контроля салона автомобиля и фиксации происходящего актуально для автомобилей такси количество которых стремительно растет. Именно для этого и предназначена модель Playme NIO с тестом которой мы и предлагаем ознакомиться.

Обзор видеорегистратора BlackVue DR900S-2CH: дебют 4k-съемки

В этом году BlackVue снова всех удивил — вывел на рынок первый в мире регистратор, записывающий видео в разрешении 4К (3840х2160) с частотой 30 кадров в секунду. Модель представлена в двух вариациях — BlackVue DR900s-1CH и BlackVue DR900s-2CH.

Тестируем Playme Omega – автомобильный комбинированный видеорегистратор

Новое комбинированное устройство Playme Omega не только снимает дорожную обстановку, но еще и предупреждает водителя о радарах и помогает при парковке. Как оно работает читаем в тесте.

Снимаем наклейку «Ш» правильно!

Рассказываем, как удалить наклейку «Ш» (шипы) без шума и пыли, точнее без клея и грызи на стекле.

Рекомендации по эксплуатации и замене приводного ремня

Как часто нужно менять клиновый/поликлиновый ремень и как выбрать подходящую замену? Какие современные технологии ремней используются в компонентах Bosch? Рекомендации дают специалисты сети Бош Авто Сервис.

«Гаражный» тюнинг: как прокачать звук, и не только

Если вы хотите стать счастливым обладателем эксклюзивного авто и с гордостью рассекать на нем воздух района, мы вам поможем. Тюнинг позволит улучшить не только внешний вид автомобиля, но и повысить его эффективность.
