Установка сигнализации StarLine B94 на Daihatsu Terios (фото)

StarLine B94 - охранно-телематический комплекс с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, интегрированным мультисистемным CAN, встроенным GSM/GPS-интерфейсом и 512-канальным помехозащищенным трансивером с дальностью до 2000 м и Super Slave.

Что такое StarLine B94 GSM/GPS

StarLine B94 – это охранно-телематический комплекс для защиты автомобиля с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, интегрированным мультисистемным CAN, встроенным GSM/GPS-интерфейсом и 512-канальным помехозащищенным трансивером с дальностью до 2000 м и Super Slave.

GSM-модуль позволяет управлять охранным комплексом StarLine B94 GSM/GPS не только через брелок, но и через телефон посредством sms-команд. Помимо этого с помощью мобильного приложения можно осуществлять полный контроль за автомобилем – от дистанционного запуска двигателя до определения местоположения и слежения за скоростным режимом.

Поэтому StarLine B94 GSM/GPS удобен и как защита индивидуального автомобиля, и как комплекс мер по контролю за автопарком.

Интегрированный мультисистемный CAN-интерфейс StarLine B94 GSM/GPS позволяет осуществлять быстрое и беспроблемное подключение системы на все современные автомобили, оснащенные шиной CAN. Интеллектуальный автозапуск, осуществляемый по температуре двигателя или определенному времени, а также гибкие сервисные каналы, обуславливающие возможность индивидуальной настройки параметров аварийной световой сигнализацией, управление настройкой сиденья и складыванием зеркал делают ежедневную эксплуатацию автомобиля проще и комфортнее.

Отдельно стоит упомянуть брелок StarLine B94 GSM/GPS и систему SUPER Slave. Ударопрочный брелок с внутренней защищенной антенной приятен на ощупь и радует глаз: оранжевая отделка корпуса, дизайн кнопок и экрана делают сигнализацию не только функциональной, но и красивой. А это немаловажно, ведь брелок – это чуть ли не единственная внешняя часть сигнализации, которую вообще можно увидеть. В свою очередь, система SUPER Slave позволяет пользоваться брелоком сигнализации и ключом машины раздельно. Это существенно повышает защиту от несанкционированного доступа к автомобилю – ведь угонщики часто идут по простому пути, и не мучаются со взломом машины, подстерегая свои жертвы у машин.

Итак, основные функциональные характеристики StarLine B94 GSM/GPS

ТЕЛЕМАТИКА: Встроенный GSM-GPRS и GPS-GLONASS телематический модуль позволяет определять координаты автомобиля, управлять дистанционно функциями сигнализации.

ДИАЛОГОВАЯ ЗАЩИТА: Диалоговый код управления StarLine с индивидуальными ключами шифрования 128 бит гарантирует надежную защиту от всех известных кодграбберов.

ЗАЩИТА ОТ ПОМЕХ: StarLine уверенно работает в условиях экстремальных городских радиопомех, благодаря 512-канальному узкополосному трансиверу.

3D ДАТЧИК УДАРА И НАКЛОНА: совместно с дистанционной настройкой StarLine B94 GSM/GPS регистрирует поддомкрачивание и эвакуацию автомобиля.

РАСШИРЕННЫЙ ДИАПАЗОН ТЕМПЕРАТУР: StarLine B94 GSM/GPS уверенно работает в суровых климатических условиях при температуре от -50 до +85 °С.

АВТОЗАПУСК: Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время

ЭНЕРГОЭКОНОМИЧНОСТЬ: Прекрасная энергоэкономичность StarLine B94 GSM/GPS гарантирует сохранность достаточного заряда аккумулятора до 60 дней в режиме охраны благодаря использованию запатентованных прогрессивных технологий и программных решений

ВСТРОЕННЫЙ CAN Телематика: Обеспечивает быструю, удобную и безопасную установку охранных систем StarLine на современные автомобили, оснащенные шиной CAN.

УПРАВЛЕНИЕ С ТЕЛЕФОНА: Встроенный GSM-модуль StarLine B94 GSM/GPS позволяет управлять охранными и сервисными функциями, а также получать оповещения о статусе охраны на мобильный телефон

БЕСПЛАТНЫЙ МОНИТОРИНГ: С помощью простого и удобного мониторинга www.starline-online.ru можно с точностью до нескольких метров узнавать о местонахождении своего автомобиля

КОНТРОЛЬ КАНАЛА СВЯЗИ: Автоматический контроль канала связи обеспечивает проверку нахождения брелока в зоне действия приемопередатчика сигнализации.

ГИБКИЕ СЕРВИСНЫЕ КАНАЛЫ: Программируемые параметры управления аварийной световой сигнализацией, складыванием зеркал, настройкой сидения под владельца и др.

СИЛОВЫЕ КЛЮЧИ: обеспечивают скрытую бесшумную работу блока сигнализации StarLine B94 GSM/GPS и защиту силовых выходов от случайного короткого замыкания.

БЕСПРОВОДНАЯ БЛОКИРОВКА ДВИГАТЕЛЯ: Скрытое беспроводное цифровое радиореле StarLine R2 предназначено для блокировки двигателя и существенно повышает противоугонные свойства автосигнализации. Беспроводное подключение  и компактные габариты позволяют разместить реле в самых труднодоступных местах автомобиля.

ПАТЕНТНАЯ ЗАЩИТА: Все технические решения и авторские дизайны StarLine защищены патентами и авторскими свидетельствами.

ФЕДЕРАЛЬНАЯ СЛУЖБА ПОДДЕРЖКИ STARLINE

Россия 8-800-333-80-30
Белоруссия, Казахстан 8-10-8000-333-80-30
Украина 0-800-502-308

ОРИЕНТИРОВОЧНАЯ СТОИМОСТЬ STARLINE B94 GSM: 19750 руб. без установки.

Установка StarLine B94 GSM/GPS на Daihatsu Terios

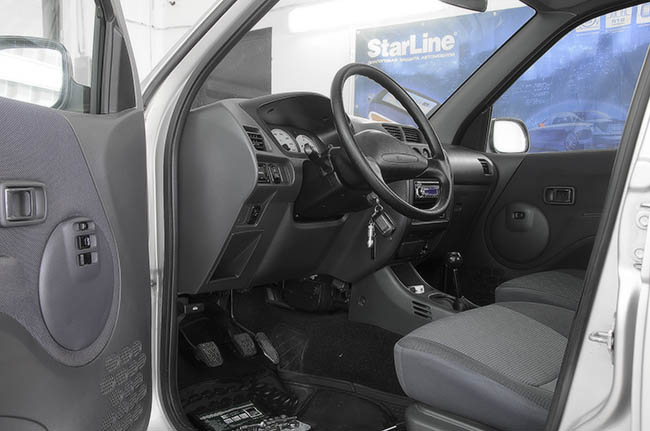

Автомобиль: Daihatsu Terios первого поколения 2005 г.в., двигатель K3VE

Сначала нужно выбрать, где будет располагаться блок сигнализации. Он должен скрытно располагаться в труднодоступном месте так, чтобы до него было непросто и небыстро добраться. Одно из возможных мест расположения – за щитком приборов. Оно хорошо тем, что помимо непростой доступности, здесь получаются короткие провода, которые к тому же легко скрыть, замаскировав под штатную проводку.

Чтобы добраться до пространства за щитком приборов, нужно разобрать панель приборов.

Установка сигнализации StarLine B94 на Daihatsu Terios - снятие щитка приборов

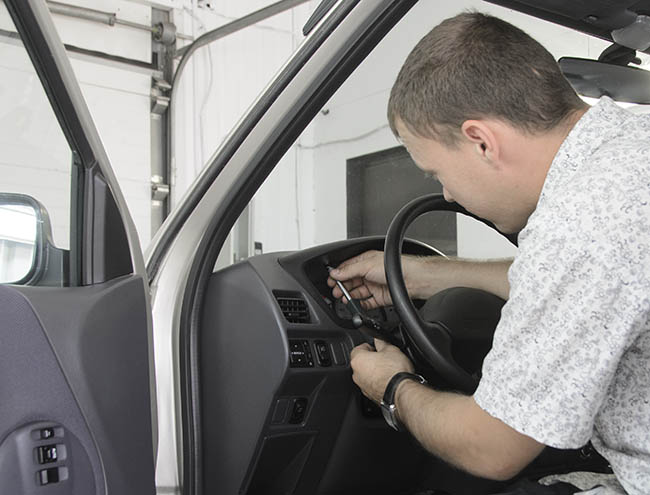

Для этого в Diahatsu Terios нужно снять щиток панели приборов.

Установка сигнализации StarLine B94 на Daihatsu Terios - снятие щитка приборов

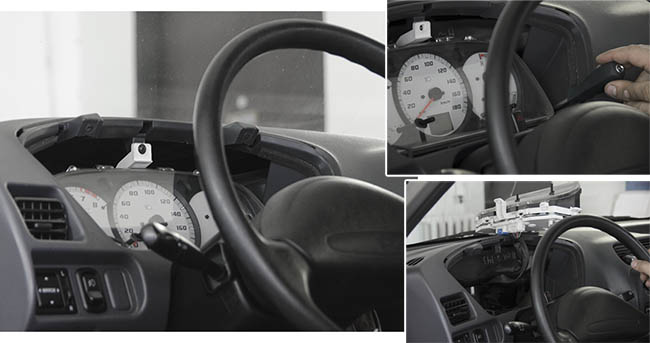

Для этого сначала надо снять накладку щитка приборов, открутив два винта.

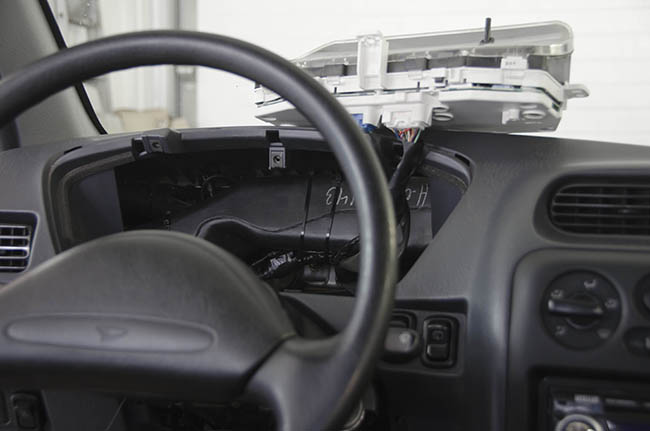

После этого надо снять собственно щиток приборов. За панелью приборов откроется пространство, где можно будет разместить блок сигнализации.

Установка сигнализации StarLine B94 на Daihatsu Terios - снятие щитка приборов

Щиток приборов в Daihatsu Terios крепится на трех винтах – один в центре и два по бокам. Открученный щиток приборов вынимается, а имеющиеся разъемы нужно оставить на месте. Это связано с тем, что мы будем пробовать запуск двигателя. В случае отключения панели приборов своими действиями можем спровоцировать появление ошибки подушек безопасности или двигателя. Для сброса таких ошибок нужно специальное диагностическое оборудование, которого может не быть под рукой.

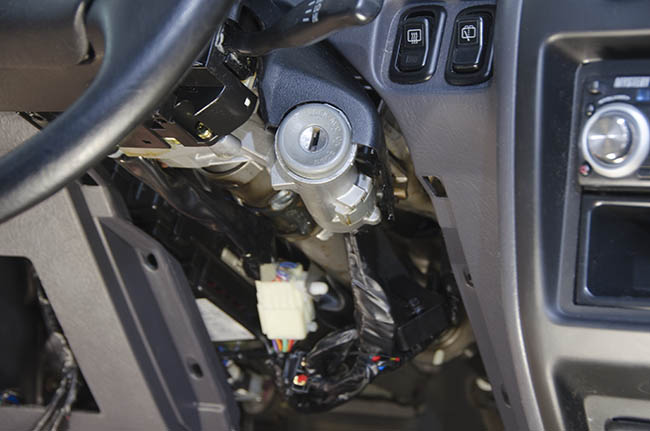

Для реализации запуска двигателя необходим доступ к замку зажигания. Для этого нужно снять кожух рулевой колонки.

Установка сигнализации StarLine B94 на Daihatsu Terios - снятие кожуха рулевой колонки

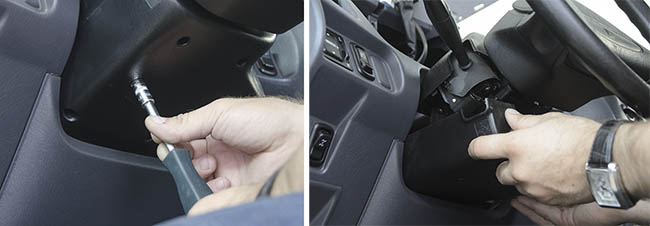

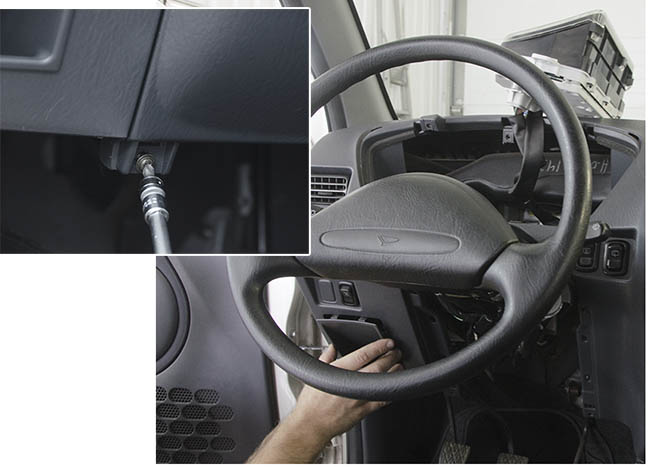

Нижняя часть кожуха рулевой колонки Daihatsu Terios крепится на пяти винтах.

Установка сигнализации StarLine B94 на Daihatsu Terios - разборка торпеды

После этого нужно снять нижнюю панель кожуха рулевой колонки и заглушку блока предохранителей.

Демонтаж сигнализации на Установка сигнализации Daihatsu Terios

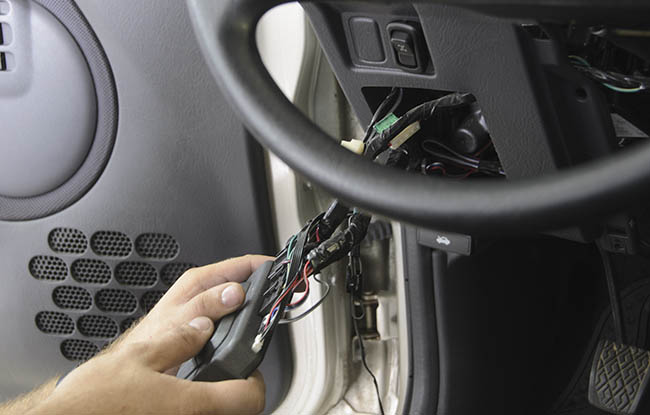

Все пластиковые детали сняты, и мы получили доступ к блоку старой сигнализации. Его нужно демонтировать.

Расположение блока старой сигнализации выбрано не самое лучшее – слишком доступно. Добраться до  него слишком легко, причем для этого даже не нужно разбирать панель.

Старая сигнализация тоже имеет автозапуск: поскольку подключения были сделаны качественно, это облегчит дальнейшую установку сигнализации на автомобиль.

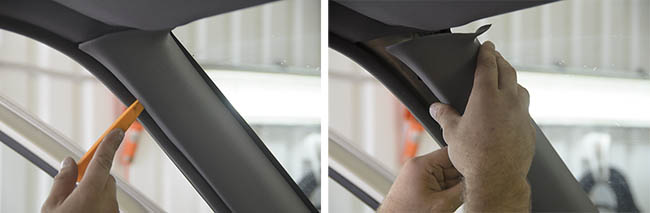

Демонтаж накладки стойки Демонтаж сигнализации на Daihatsu Terios

Теперь нужно демонтировать левую стойку для замены сигнального светодиода и антенны сигнализации.

Установка антенны сигнализации на Daihatsu Terios

Расположение для антенны выбрано удачно, поэтому антенна новой сигнализации StarLine B94 GSM/GPS будет устанавливаться туда же. Прикрепление антенны было сделано на совесть – остатки клеящей ленты придется удалить. После удаления клея непосредственно перед установкой антенны нужно будет обезжирить стекло на месте крепления.

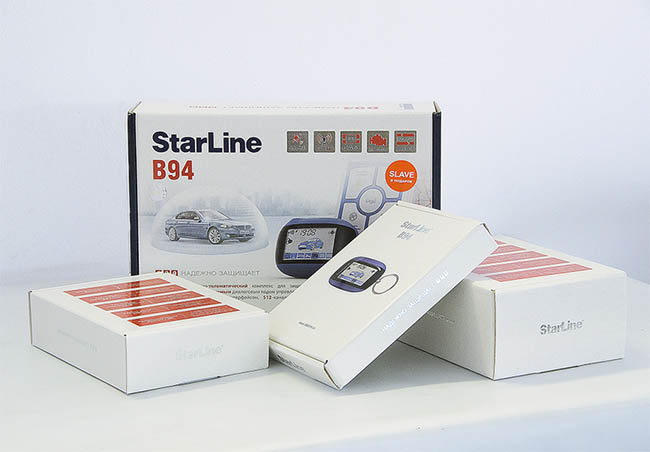

Автомобильный охранно-телематический комплекс StarLine B94

Подготовка автомобиля завершена. Можно приступать к подготовке сигнализации StarLine B94.

Автомобильный охранно-телематический комплекс StarLine B94

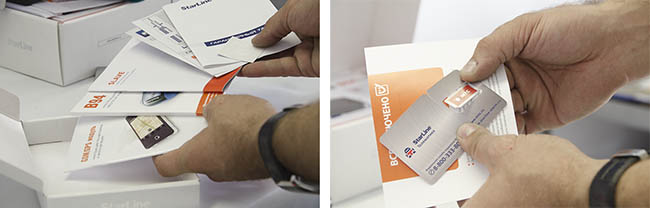

Выбранная сигнализация StarLine B94 GSM/GPS имеет GPS/GSM модуль, поэтому сначала в блок сигнализации нужно установить сим-карту, которая прилагается в комплекте.

Автомобильный охранно-телематический комплекс StarLine B94 - подготовка к установке

Также можно удалить CAN-модуль, так как Daihatsu Terios первого поколения CAN-шиной не оснащен. После этого нужные провода подсоединяются к блоку сигнализации и активируется брелок управления сигнализации и сим-карта.

Определение точек подключения сигнализации - прозвонка проводов на Daihatsu Terios

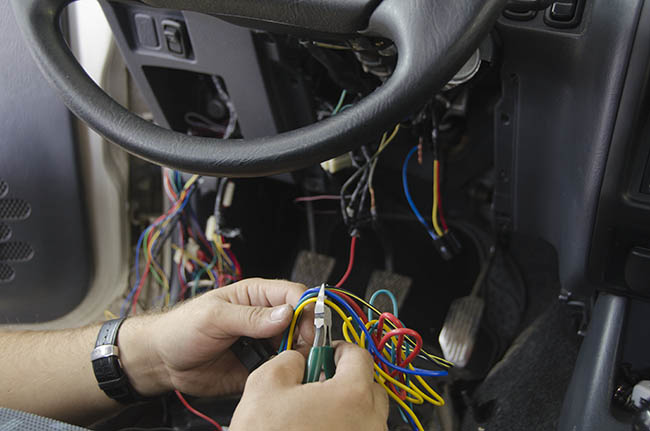

Перед продолжением работы по установке сигнализации нужно определить точки подключения. В нашем случае это контроль работы двигателя, ручной тормоз, педаль тормоза, сигналы поворота, центральный замок, дверей салона и задней двери.

Для этого необходимо прозвонить провода. Это можно делать с помощью прозвонки, однако, если установщик не уверен в своей квалификации, эту операцию необходимо проводить с помощью мультиметра. Прозвонкой можно повредить электронные блоки автомобиля, которые могут оказаться очень дорогостоящими.

Установка антенны сигнализации на Daihatsu Terios

По результатам прозвонки проводки, в разъеме щитка приборов мы берем только контроль работы двигателя – серый провод, и ручной тормоз - сине-красный.

Установка антенны сигнализации на Daihatsu Terios

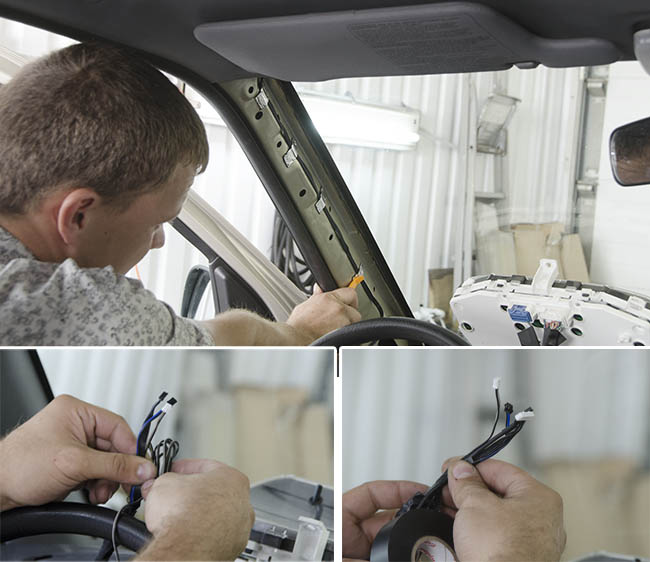

Поскольку блок сигнализации будет стоять наверху, проводку нужно аккуратно спустить вниз для подсоединения к остальным точкам подключения. Ненужные провода сигнализации обрезаются.

Установка антенны сигнализации на Daihatsu Terios

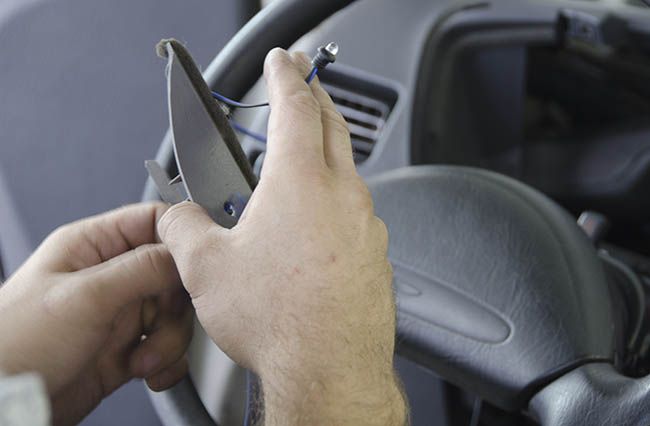

Теперь надо установить новый светодиод в накладку стойки.

Установка антенны сигнализации на Daihatsu Terios

А также установить антенну сигнализации.

Установка антенны сигнализации на Daihatsu Terios

Провод антенны сигнализации прикрепляем к стойке с помощью ленты виброизоляции.

Провод антенны гораздо длиннее провода светодиода. Излишки провода антенны аккуратно складываем и жгутуем вместе с излишками провода светодиода. Сюда же прикрепим провод антенны GSM-модуля – в данной ситуации нам так удобнее. Оба провода антенн резать нельзя, поскольку из-за множества тонких проводков внутри важна целостность провода.

Установка сигнализации StarLine B94 GSM/GPS на Daihatsu Terios

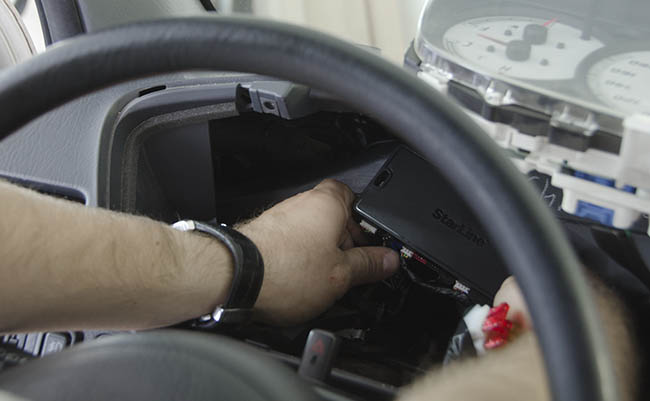

Теперь можно установить блок сигнализации StarLine B94 GSM/GPS на место.

Установка сигнализации StarLine B94 GSM/GPS на Daihatsu Terios

Блок сигнализации и GPS/GSM-модуль установлены под приборную панель. Тут же проходит воздуховод, но опасаться нарушения работы из-за перегрева не нужно – рабочая температура блоков сигнализации StarLine B94 до +84С.

Силовой модуль запуска сигнализации StarLine B94 GSM/GPS

Сигнализация StarLine B94 GSM/GPS имеет силовой модуль запуска. Здесь мы определяем будущее расположение силового блока, отмеряем нужную длину проводов и обрезаем лишнее.

Силовой модуль запуска сигнализации StarLine B94 GSM/GPS

Силовой модуль запуска сигнализации Starline издает слабые щелчки во время работы, поэтому его лучше устанавливать подальше от блока сигнализации.

Бортовая электропровдка Daihatsu Terios

Теперь все аккуратно жгутуем и укладываем. Здесь к процессу нужно подходить ответственно: провода силовые и им необходима хорошая изоляция.

Протяжка проводов управления центральным замком Daihatsu Terios

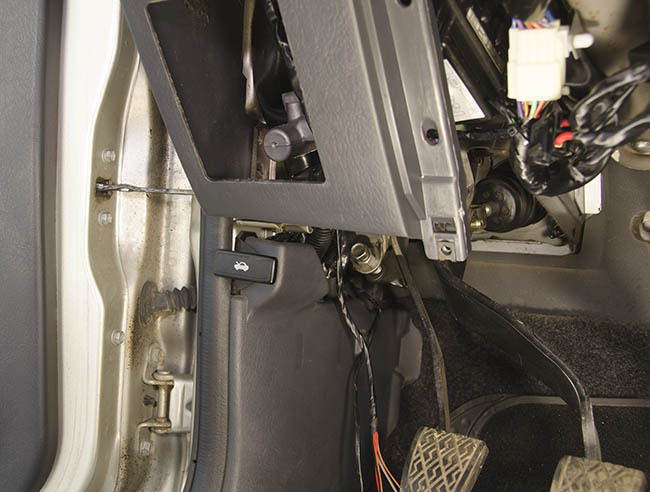

Провода управления центральным замком от сигнализации опускаем вниз для подсоединения к электропроводке автомобиля. Снова все жгутуем и подкрепляем к штатной проводке, чтобы они не болтались. Укладка и прикрепление новой проводки к штатной оправданно: инженерами автопроизводителя рассчитано, чтобы в этих местах проводам не угрожали механические повреждения.

Подключение управления центральным замком подключаем при помощи двух пятиконтактных реле

Управление центральным замком подключаем при помощи двух пятиконтактных реле (поставляются в комплекте с сигнализацией), подсоединенных в разрыв силовых проводов управления центральным замком. Подсоединенные реле убираем в незаметное место.

Установка сирены сигнализации StarLine B94 GSM/GPS

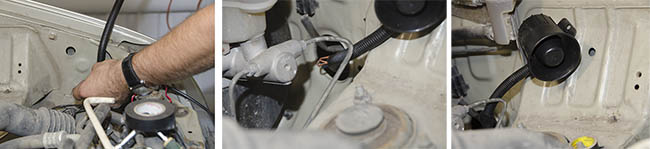

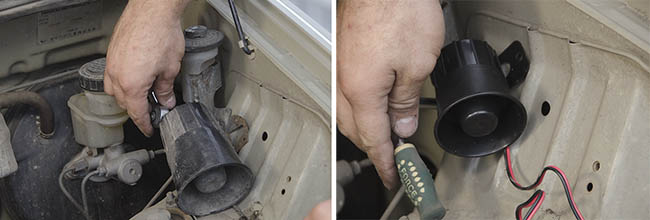

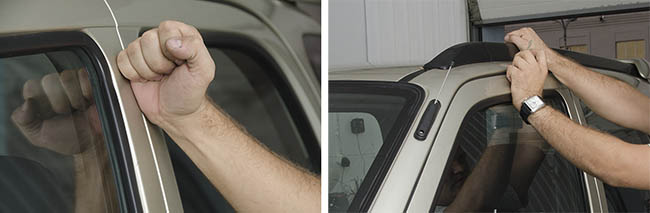

Сирену новой сигнализации StarLine B94 GSM/GPS установим на место старой. Чтобы не портить кузов, просверливая отверстия, новая сирена будет установлена на одном винте – этого в данной ситуации достаточно.

Автомобильная проводка под капотом Daihatsu Terios

Жгут проводов, находящихся под капотом, укладываем в гофрированную трубку и протягиваем через штатный уплотнитель в салон. Сам жгут проводов крепим к штатной проводке.

Установка концевого выключателя капота на Daihatsu Terios

Устанавливаем новый концевик капота.

Установка датчика температуры автомобильной сигнализации на Daihatsu Terios

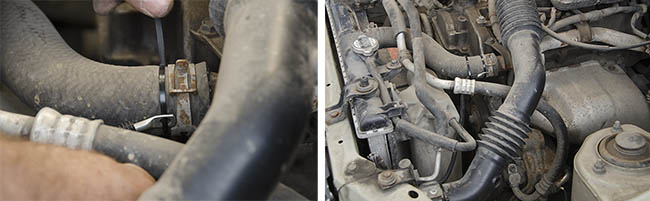

Датчик температуры двигателя крепим к патрубку системы охлаждения двигателя. Установка сигнализации StarLine B94 GSM/GPS закончена. Теперь нужно собрать разобранную панель приборов Daihatsu Terios и перейти к настройке работы датчиков удара и наклона.

Настройка датчика удара автомобильной сигнализации StarLine B94 GSM/GPS

Датчик удара StarLine B94 GSM/GPS лучше всего настраивать по центральной стойке. Это оптимальное место, куда можно бить без риска повредить автомобиль (другие стойки могут промяться) или стекла.

Датчик наклона настраивается с помощью раскачивания автомобиля примерно в этом же месте.

Установка сигнализации StarLine B94 GSM/GPS на Daihatsu Terios

После того как настройка сигнализации завершена, за машину можно больше не беспокоиться – StarLine надежно защищает.

Сигнализацию StarLine B94 на Daihatsu Terios устанавливал специалист StarLine Андрей Маслов.

Фотографии и текст Натальи Парамоновой
