14.09.2014

Установка сигнализации Pandora DXL 3910 на Hyundai i40

Pandora DXL 3910 – автомобильная охранная система с непосредственным подключением к двум цифровым шинам, возможностью управления авто с мобильного телефона и приложения.

Что такое автомобильная охранная система Pandora DXL 3910?

Pandora DXL 3910 - одна из самых популярных автомобильных охранных систем с GSM и интернет-сервисом, которая позволяет управлять функциями охраны и комфорта с мобильного телефона. Система работает с уникальным интернет-сервисом P-ON.RU и бесплатным приложением Pandora info для Android и iOS.  Управление охраной можно осуществлять несколькими способами (нажатием кнопки на миниатюрном брелоке-метке, в режиме свободные руки, с мобильного телефона, с приложения Pandora info или со штатной охранной системы). Особенно актуальна система Pandora DXL 3910 для автомобилей с бесключевым доступом в автомобиль.

Одной из особенностей охранной системы Pandora DXL 3910 является наличие беспроводного многофункционального интерфейса, работающего на частоте 2,4 ГГц. Этот интерфейс поддерживает работу со специальными, входящими в комплект, радиометками скрытного ношения. Если при попытке запустить двигатель метка отсутствует в зоне радиоприёма, то блокировка работы двигателя наступает при попытке начать движение. В случае разбойного нападения, система позволяет автомобилю, захваченному злоумышленниками, удалиться на безопасное для владельца расстояние, после чего включатся все блокировки сигнализации.

Помимо радиометок интерфейс 2,4 ГГц позволяет подключать миниатюрные беспроводные радиоуправляемые реле блокировки, GPS-ГЛОНАС – приёмник NAF-03 (для определения точных координат автомобиля) и подкапотный радиомодуль RHM-02/RHM-05.

Другой немаловажной особенностью системы Pandora DXL 3910 является микрофон, который позволяет прослушивать то, что происходит в салоне автомобиля. Это позволяет легко оценить, ложным было срабатывание охранного комплекса или нет.

Pandora DXL 3910 использует интегрированный GSM-интерфейс, который не только делает управление функциями комфорта и сервиса удобнее, но и расширяет зону управления системой до пределов покрытия сетей сотовой связи. Управление охранным комплексом Pandora DXL 3910 возможно как через мобильное приложение, так и с персонального компьютера. С помощью интернет-сервиса можно просматривать историю событий, отслеживать местоположение автомобиля (функция доступна при дополнительной установке NAF-03), состояние температуры салона, двигателя, окружающей среды (при дополнительной установке внешнего датчика), текущий уровень топлива, напряжение бортовой сети. В случае аварии, сигнализация Pandora DXL 3910 посредством GSM-интерфейса незамедлительно передаёт тревожное сообщение с указанием координат автомобиля (нужен NAV-03) на заранее запрограммированные владельцем номера службы спасения, родственников или знакомых.

Встроенный мультисистемный CAN-интерфейс Pandora DXL 3910 дает возможность максимально просто и корректно интегрировать охранно-сервисную систему со штатной цифровой шиной автомобиля. Это органично наращивает противоугонный потенциал автомобиля, делая автосигнализацию частью штатного электрооборудования. Мультисистемный высокоскоростной CAN-интерфейс позволяет подключать систему Pandora DXL 3910 на любые современные автомобили, оснащённые цифровыми шинами (скорость передачи данных до 1 Мбит/сек).

Благодаря поддержке одновременной работы с двумя цифровыми шинами, система Pandora DXL 3910 позволяет максимально широко использовать функции комфорта при минимальном вмешательстве в штатное электрооборудование автомобиля. Pandora DXL 3910 работает практически со всеми известными типами цифровых шин автомобилей.

Обновление и настройка охранной системы Pandora DXL 3910 могут производиться с помощью компьютерного ПО через встроенный mini-USB порт или посредством интерфейса на 2,4 ГГц (потребуется программатор NAV-03). Программа Pandora Alarm Studio позволяет легко подключать охранную систему к компьютеру, оперативно обновлять протоколы CAN шин, обновлять программное обеспечение системы, а также упрощает процесс программирования параметров работы.

Pandora DXL 3910 имеет гибкую и эффективную систему интеллектуального автозапуска двигателя. Она позволяет надежно контролировать основные параметры работы двигателя и состояния автомобиля. Для турбированных двигателей она позволяет реализовать функцию «турботаймер» для продления срока службы турбины.

Использование современного диалогового алгоритма шифрования AES 128 гарантирует невозможность интеллектуального (электронного) взлома охранной системы Pandora DXL 3910.

Система защищена от кражи ключей автомобиля. Функция «Запрет снятия с охраны без метки» не позволяет снять автомобиль с охраны до «появления» метки на 2,4ГГц в зоне распознавания.

Основные характеристики охранного комплекса Pandora DXL 3910

- Интегрированный GSM-интерфейс (900/1800 МГц);
- Одновременная работа с двумя цифровыми шинами CAN;
- Поддержка LIN, K-line, K-Bus, W-Bus цифровых шин;
- Интегрированный многофункциональный интерфейс 2,4 ГГц;
- Функция иммобилайзера с беспроводными метками 2,4 ГГц;
- 2 противоразбойных брелока-метки в комплекте;
- 16 независимых зон охраны;
- Интегрированный двухуровневый датчик удара/движения/наклона;
- Индивидуальный диалоговый код шифрования (128 бит);
- Индивидуальный код аварийного снятия с охраны;
- Обновление программного обеспечения и настройка параметров по USB-порту;
- Система запуска и контроля двигателя (дополнительный 5-канальный модуль автозапуска в комплекте);
- Управление предпусковыми подогревателями по цифровой шине;
- Дистанционный запуск двигателя по команде с мобильного телефона;
- Автоматический запуск двигателя по таймеру, по времени, температуре, напряжению;
- Управление с мобильного телефона (с возможностью отключения);
- Прослушивание истории событий при помощи телефона;
- Возможность прослушивания салона;
- Дистанционная блокировка двигателя;
- Получение координат (актуальных/ из памяти);
- Голосовые и SMS-уведомления о тревожных и сервисных событиях;
- Оперативная настройка датчиков с мобильного телефона;
- Сверхэкономичное энергопотребление.

Комплект поставки охранной системы Pandora DXL 3910.

Комплект поставки охранной системы Pandora DXL 3910.

Стоимость охранной системы Pandora DXL 3910 составляет 12960р.

Установка охранной системы Pandora DXL 3910 на Hyundai i40

Для установки охранной системы Pandora DXL 3910 на седан Hyundai i40 с дизельным двигателем CRDi потребуется частично разобрать пластиковые части торпеды автомобиля и демонтировать панель приборов автомобиля.

Установка сигнализации Pandora DXL 3910 на Hyundai i40

Подключения будут производиться в нескольких жгутах. За приборной панелью в Hyundai i40 находится «салонная» CAN-шина, к ней будут подключены провода CAN-H и CAN-L сигнализации, а также датчик уровеня топлива в баке. За нижней частью торпеды слева находятся OBD-разъем и силовые жгуты, где также будут сделаны необходимые подключения.

Разборка приборной панели Hyundai i40

Процесс разбора проще начать со снятия облицовки панели приборов.

Разборка приборной панели Hyundai i40

Облицовка приборной панели Hyundai i40 крепится на двух саморезах. Их надо вывернуть.

Разборка приборной панели Hyundai i40

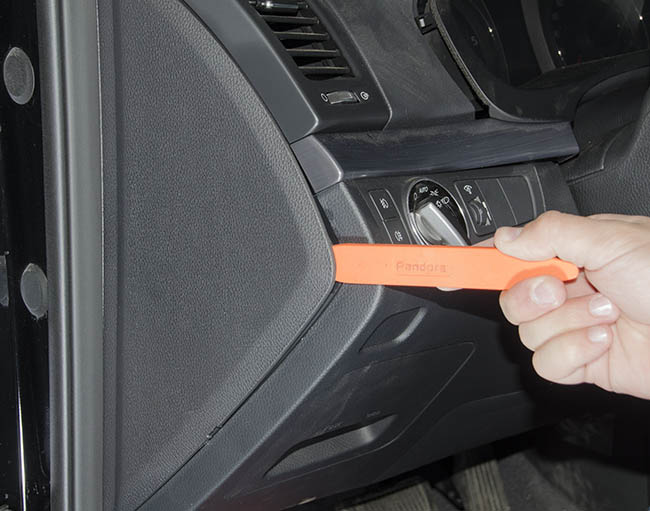

Пластиковой фомкой подцепляем пластиковый край облицовки и освобождаем ее из ложа. Пока облицовку можно оставить в этом состоянии.

Разборка приборной панели Hyundai i40

Далее нужно частично разобрать нижнюю часть торпеды. Первый этап – снятие левой щечки торпеды Hyundai i40. Она крепится на клипсах и снимается с помощью пластиковой фомки. Чтобы было удобнее ее снимать, можно частично отогнуть резиновый уплотнитель дверей.

Разборка торпеды Hyundai i40

Далее нужно открутить три самореза, которые держат накладку нижней подрулевой части топеды.

Разборка порога Hyundai i40

Чтобы было можно подобраться к левой кик-панели Hyundai i40, надо снять пластиковый декоративный порог. Аккуратно отщелкиваем клипсы и снимаем порог.

Разборка торпеды Hyundai i40

Перед снятием левой кик-панели Hyundai i40 нужно отстегнуть ручку открывания капота. Она держится на клипсах, однако, они достаточно хрупкие, поэтому отгибать нужно аккуратно, чтобы не сломать конструкцию.

Сама панель держится на клипсах. Чтобы было легче ее снимать, желательно также снять уплотнитель двери.

Разборка торпеды Hyundai i40

Далее нужно отщелкнуть декоративную накладку-вставку торпеды слева.

Разборка торпеды Hyundai i40

Затем снимается нижняя защитная накладка торпеды Hyundai i40. Она держится на двух саморезах – слева сверху и справа снизу. Если пластиковые клипсы проворачиваются, их можно придержать пластиковой фомкой или любым другим подходящим инструментом.

Разборка торпеды Hyundai i40

Перед окончательным съемом накладки нужно отсоединить все разъемы, включая диагностический.

Снятие облицовки панели приборов на Hyundai i40

Теперь можно снять облицовку панели приборов Hyundai i40. Перед этим отстегиваем верхнюю часть рулевого кожуха, которая крепится на защелках.

Приборная панель Hyundai i40 крепится на двух саморезах.

Приборная панель Hyundai i40 крепится на двух саморезах.

Аккуратно вынимаем приборную панель и отсоединяем разъем

Аккуратно вынимаем приборную панель и отсоединяем разъем. В жгуте проводов от панели находится салонная CAN-шина – оба провода CAN-H и CAN-L. Здесь же находится провод от датчика уровня топлива в баке.

снять нижнюю часть торпеды Hyundai i40,

Теперь нужно снять нижнюю часть торпеды Hyundai i40, где находится подсветка ног.

доступ к OBD-разъему на Hyundai i40

После этого мы получаем доступ к OBD-разъему, где будут произведены подключения второй цифровой шины CAN, 6-пин (CAN-H) и 14-пин (CAN-L).

доступ к блоку предохранителей Hyundai i40

Также мы получили доступ к блоку предохранителей Hyundai i40. Здесь находятся основные провода для реализации автоматического запуска двигателя.

блок предохранителей Hyundai i40

Далее мы снимем блок предохранителей Hyundai i40, который крепится на трех болтах.

Это делается для того, чтобы скрытно разместить базовый блок охранной системы Pandora DXL 3910 и релейный модуль RMD-5, подключаемый непосредственно к силовым проводам автомобиля. В данной ситуации это оказалось наиболее удачным местом их размещения – тут их сложно найти. Как будет показано далее, они полностью скрываются за блоком предохранителей. Однако это не единственное возможное место их монтажа - миниатюрные размеры обоих блоков позволяют гибко подходить к вопросу их скрытного размещения в автомобиле.

Назначения в охранной системе Pandora DXL 3910

Теперь необходимо сделать все необходимые назначения в охранной системе Pandora DXL 3910 настроить входы и выходы, а также убрать лишние провода и зажгутовать их. Перед тем как фиксировать блоки на самоклеющийся двусторонний скотч, надо примериться, чтобы найти их оптимальное расположение.

Оптимальное размещение блока сигнализации автомобиля

В данной ситуации оптимальным оказалось такое размещение: блоки сигнализации не видны снаружи, их расположенные не мешает установке блока предохранителей на свое место.

Подключение охранной системы Pandora DXL 3910 к штатной проводке автомобиля

Подключения в разъеме приборной панели Hyundai i40.

Уровень топлива в бензобаке Hyundai i40

Уровень топлива в бензобаке. Это коричневый провод жгута штатной проводки Hyundai i40. К нему подключается коричнево-черный провод охранного комплекса, который располагается во втором дополнительном разъеме сигнализации.

CAN-шина Hyundai i40

CAN-шина. Провода CAN-L и CAN-H в этом жгуте - это витая пара, которую образуют синий и оранжевый провод, соответственно. Оранжевый провод CAN-H подключается к оранжево-белому проводу сигнализации Pandora DXL 3910, синий провод CAN-L - к оранжево-черному проводу.

Подключение проводов автоматического запуска двигателя производим в жгуте проводов большого белого разъема за кик-панелью водителя.

Здесь будут подключаться все питающие провода сигнализации и релейного модуля RMD-5.

постоянный плюс штатной проводки Hyundai i40

Красный провод – постоянный плюс штатной проводки Hyundai i40. К нему подключается коричнево-красный, сине-красный, зелено-красный, желто-красный, красный тонкий провода релейного модуля и красный провод блока сигнализации.

Провод зажигания в Hyundai i40

Розовый провод штатной проводки Hyundai i40– это зажигание. К нему подключается коричневый провод релейного модуля сигнализации. Цвета проводов охранного комплекса могут различаться в зависимости от сделанных в процессе настройки назначений. В данной ситуации подключения будут следующими.

3864

Белый провод штатной проводки Hyundai i40 – это «Зажигание 2». К нему подключается зеленый провод, идущий от релейного модуля RMD-5.

Провод аксессуаров в Hyundai i40

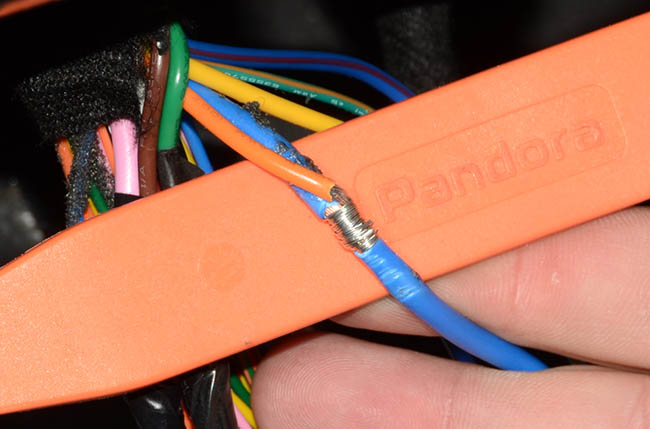

Синий провод штатной проводки – это аксессуары. К нему подключаем оранжевый провод релейного модуля RMD-5.

Провод стартера в Hyundai i40

Зеленый слаботочный провод штатной проводки Hyundai i40– это провод стартера. Его подключаем к желтому проводу релейного модуля RMD-5.

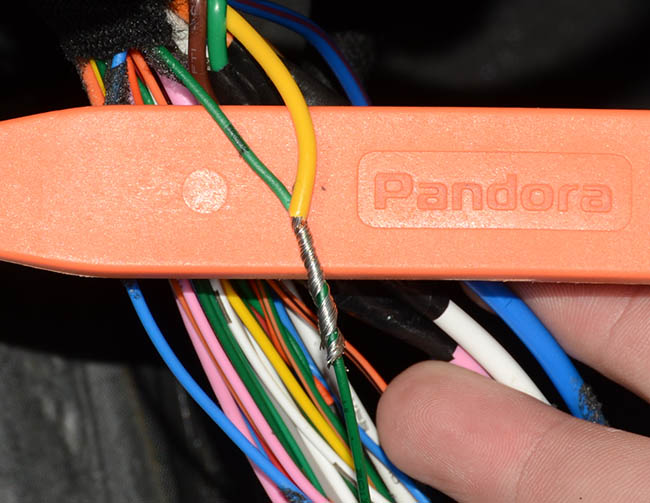

К синему проводу (Data) штатной проводки Hyundai i40 подключается зелено-оранжевый провод (LIN

К синему проводу (Data) штатной проводки Hyundai i40 подключается зелено-оранжевый провод (LIN) основного разъема сигнализации. По этому проводу происходит имитация присутствия штатного ключа в салоне автомобиля в момент старта двигателя при автоматическом запуске.

Размещение остальных узлов охранного комплекса Pandora DXL 3910

Выход mini-USB в охранном комплексе Pandora DXL 3910

Выход mini-USB в охранном комплексе Pandora DXL 3910 удобно совместить с кнопкой VALET. Они будут размещены в легкодоступном месте, в районе блока предохранителей Hyundai i40.

Микрофон сигнализации Pandora DXL 3910

Микрофон сигнализации Pandora DXL 3910 для прослушивания салона автомобиля будет размещен сверху, у лобового стекла. Провод легко протянуть под обшивкой с помощью фомки. Демонтаж деталей при этом не требуется.

Датчик температуры двигателя на Hyundai i40

Датчик температуры двигателя удобно разместить в салоне автомобиля на патрубок радиатора печки. Это небольшая хитрость позволяет существенно сократить время установки сигнализации. Показания датчика будут точно соответствовать температуре двигателя. Датчик температуры необходимо устанавливать на нижнюю трубку отопителя - это прямая подача охлаждающей жидкости из недр двигателя.

При подключении охранного комплекса Pandora DXL 3910 к автомобилю Hyundai i40 под капот выводятся только провода сирены

При подключении охранного комплекса Pandora DXL 3910 к автомобилю Hyundai i40 под капот выводятся только провода сирены.

Она не поставляется вместе с охранным комплексом Pandora DXL 3910 – ее форма и звук оставлены на усмотрение владельца автомобиля. Тем более что сейчас многие вообще отказываются от ее установки в связи с тем, что в городских условиях она малоэффективна, зато ее срабатывание нарушает спокойствие и тишину окружающих.

В данной ситуации сирена устанавливается. Выбрана компактная сирена Pandora DS-530, которую легко установить в плотно заполненном подкапотном пространстве Hyundai i40. Однако к комплексу Pandora DXL 3910 можно подключить подкапотный модуль RHM, работающий по интерфейсу 2,4 ГГц. Для работы сирены при этом не нужно будет протягивать провода под капот. Сирену можно просто подключит под капотом к этому модулю.

Провод протянут через штатный проход проводки, расположенный в глубине капота за аккумулятором. При протяжке проводов следует соблюдать повышенную аккуратность, чтобы не повредить штатную проводку автомобиля.

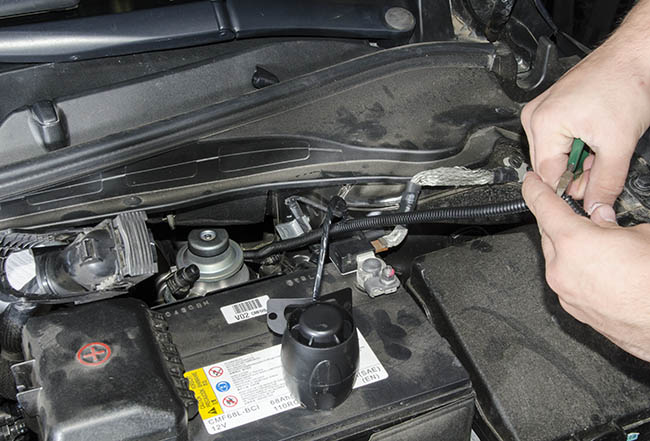

За аккумулятором на дизельном Hyundai i40 есть штатные болты, на которые и будет установлена сирена

За аккумулятором на дизельном Hyundai i40 есть штатные болты, на которые и будет установлена сирена. Чтобы ее туда поставить, необходимо предварительно снять клеммы за аккумулятором. После установки сирены сигнализации клеммы необходимо поставить на место.

Консультацию по установке сервисно-охранного комплекса Pandora DLX 3910 проводил специалист технической поддержки компании ООО "Пандора Трейд" Габриелян Арамаис
Фотографии и текст Натальи Парамоновой


Отзывы и комментарии

2016.09.16 17:08:03

Что то вы напутали с подключением! К белому который АСС подключается оранжевый. И что за синий провод что за аксессуары?

2014.10.06 00:14:00

Всё отлично, но можно узнать схему соединения основного блока сигналки c RMD-5 (какие выходы - на какие реле) ???
