Обзор барабанных тормозных систем

В настоящее время используется два типа тормозных механизмов, применяемых на автомобилях – дисковые и барабанные. Хорошо себя зарекомендовали тормоза барабанного типа, изобретенные еще в 19-м веке и применяемые до настоящего времени.

В настоящее время используется два типа тормозных механизмов, применяемых на автомобилях – дисковые и барабанные. Механизмы, схожие по принципу действия на дисковые тормоза, появились раньше барабанных, и применялись они как тормозной механизм для упряжек и карет. Но ввиду сложности их конструкции они не получили широкого распространения в первых автомобилях. Зато хорошо себя зарекомендовали тормоза барабанного типа, изобретенные еще в 19-м веке и применяемые до настоящего времени.



Безусловно, дисковые тормоза имеют свои преимущества, такие как: большая эффективность, лучшая охлаждаемость, простота в обслуживании. Но в этих преимуществах заключаются и их недостатки: меньший срок службы тормозных колодок, попадание под тормозные колодки грязи и песка с поверхности дороги, что приводит к ускорению износа тормозного диска. Все это увеличивает стоимость обслуживания в течение срока эксплуатации автомобиля из-за быстрого износа компонентов тормозной системы.



Также дисковые тормоза имеют еще одно слабое место – они боятся луж. При резком торможении до полной остановки со скорости 80 км/час, тормозной диск разогревается до температуры 600 градусов Цельсия. При попадании большого количества воды на поверхность разогретого тормозного диска (например, от лужи), может произойти его деформация, вплоть до растрескивания диска. Особенно этому подвержены диски, изготовленные из недостаточно качественных материалов и с нарушением технологии производства.



Применение дисковых тормозов на передней и на задней оси имеет смысл, если автомобиль используется в динамичных режимах езды (спортивные) или имеет большой вес (лимузины, универсалы).

Большинство владельцев эксплуатируют свои автомобили в спокойных режимах езды. Для них идеально подходит комбинация из дисковых тормозов на передней оси и барабанных на задней. Такой вариант, при сохранении достаточной эффективности тормозной системы, позволяет снизить стоимость обслуживания автомобиля в процессе его эксплуатации.



Еще одним преимуществом барабанных систем является более легкая интеграция в них стояночного тормоза. Механизм стояночного тормоза в барабанном тормозе проще, чем в дисковом, а соответственно дешевле.



В среднем, эксплуатационный срок колодок дисковых тормозов составляет порядка 25 000 км. Барабанные тормозные колодки, с учетом большей площади фрикционных накладок по сравнению с дисковыми колодками,  служат в 2–3 раза дольше.



Таким образом, несмотря на все преимущества дисковых тормозов, автопроизводители еще долго будут применять барабанные системы. В частности, в конструкции задних тормозов.



Барабанный тормоз состоит из:

  • тормозного барабана
  • тормозного гидравлического цилиндра
  • тормозных колодок
  • фиксаторов тормозных колодок
  • тормозного щитка
  • стяжных пружин
  • механизма стояночного тормоза
  • механизмов компенсации теплового расширения тормозного барабана (опция)



Различают следующие типы барабанного тормоза:

  • Simplex – с одним разжимным устройством
  • Duplex – с индивидуальным приводом
  • Duo-Duplex – с двумя разжимными устройствами
  • Servo – с максимальным самоусилением
  • Duo-Servo – с самоусилением при любом направлении вращения барабана

Барабанный тормоз типа Simplex – с одним разжимным устройством.

Барабанный тормоз типа Simplex – с одним разжимным устройством.

Барабанный тормоз типа Duplex – с индивидуальным приводом.

Барабанный тормоз типа Duplex – с индивидуальным приводом.

Барабанный тормоз типа Duo-Duplex – с двумя разжимными устройствами.

Барабанный тормоз типа Duo-Duplex – с двумя разжимными устройствами.

Барабанный тормоз типа Servo – с максимальным самоусилением.

Барабанный тормоз типа Servo – с максимальным самоусилением.

Барабанный тормоз типа Duo-Servo – с самоусилением при любом направлении вращения барабана.

Барабанный тормоз типа Duo-Servo – с самоусилением при любом направлении вращения барабана.

Эффект механического самоусиления – также одно из преимуществ барабанного тормоза. Этот эффект возникает по причине того, что нижние части тормозных колодок связаны между собой, и трение о тормозной барабан передней колодки усиливает прижим к барабану задней тормозной колодки.



Эффект самоусиления возникает, как правило, при движении автомобиля вперед. Но в конструкции Duo–Servo он возникает и при обратном вращении колеса (заднем ходе). В среднем, самоусиление позволяет увеличить тормозное усилие в 2–4 раза. В варианте Servo тормозное усилие может увеличиться в 6 раз.



Особенностью барабанного тормоза является применение устройств компенсации увеличения зазора между колодкой и тормозным барабаном при тепловом расширении. Компания Bosch разработала такое устройство на основе эффекта деформации биметалической пружины при повышении температуры тормозного механизма свыше 80 градусов Цельсия.



В конструкции барабанных тормозов также применяются несколько пружин различного назначения. Со временем их упругие свойства снижаются, поэтому данные пружины подлежат периодической замене.

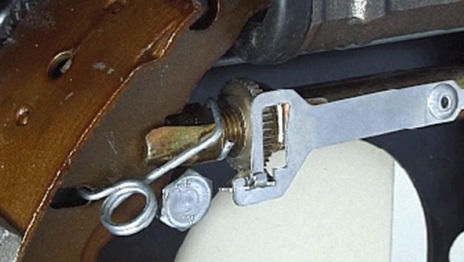

Система механического самоусиления барабанных тормозов разработанная компанией Bosch на основе эффекта деформации биметалической пружины.

Система механического самоусиления барабанных тормозов разработанная компанией Bosch на основе эффекта деформации биметалической пружины.

Система механического самоусиления барабанных тормозов разработанная компанией Bosch на основе эффекта деформации биметалической пружины.
