21.03.2014

Видеорегистраторы с двумя камерами, тест 2014

Представленные в тесте видеорегистраторы BlackSys CF-100 GPS 2CH, Gmini MagicEye W20 Twin и Cansonic FDV-707 демонстрируют три различных подхода к использованию дополнительной камеры.

Производители автомобильных видеорегистраторов постоянно находятся в поиске новых технических решений. При этом предлагаемые решения очень часто касаются изменения способа использования ранее известных конструкций. В нашей статьей мы покажем несколько подходов по использованию дополнительной камеры в автомобильном видеорегистраторе.

К теме двухканальных видеорегистраторов мы уже обращались ранее в наших тестах (тест обзор видеорегистраторов с двумя камерами ).

В тесте 2014 года мы представляем еще три новинки: BlackSys CF-100 GPS 2CH, Gmini MagicEye W20 Twin и Cansonic FDV-707.

Интересны они тем, что представляют три разных подхода к использованию дополнительной камеры.

Первая модель - BlackSys CF-100 GPS 2CH. В нем мы находим две разнесенные камеры. Основная предназначена для контроля фронтальной зоны. Дополнительная для контроля тылового изображения, причем с области заднего стекла. Для чего используется длинное проводное соединение. Тыловая камера может поворачиваться на 180 градусов и снимать происходящее в салоне, но такое ее использование неоптимально.

Вторая модель - Gmini MagicEye W20 Twin использует обе камеры для фронтальной съемки. Причем об ее камеры смотрят не сколько вперед, а, по большей части, в боковую полусферу. При этом центральная область получается наложение изображения с двух каналов. Такой прием позволяет добиться рекордного угла съемки в 180 градусов.  При этом уровне искажений в боковых областях намного ниже неже ли было бы при использовании одного широкоугольного объектива .

Третья модель - Cansonic FDV-707 представляет нам еще одни подход в использовании дополнительного канала записи видеоизображения. В них на разных каналах используются объективы с различным фокусным расстоянием. Как результат пользователь получает возможность одновременно записывать происходящее и широким углом и фиксировать детали впередиидущего транспорта с детализацией недоступной для широкоугольников.

BlackSys CF-100 GPS 2CH — автомобильный Full HD + HD видеорегистратор с двумя камерами, тест

Новинка от компании BlackSys, видеорегистратор CF-100 GPS 2CH — вещь необычная. Для того, чтобы сходу расставить все точки над «и» скажем, что у нее есть и сильные и слабые стороны. Из достоинств можно отметить двухканальную запись и работу с GPS-приемником. Из недостатков - необходимость компьютера для настройки устройства.

ОСОБЕННОСТИ МОДЕЛИ

При первичном подключении автомобильный видеорегистратор BlackSys CF-100 GPS 2CH в обязательном порядке требует перед началом использования очень внимательного изучения инструкции и обязательного наличия компьютера с подключенным Интернетом. Дело в том, что все управление прибором осуществляется через прописывание на карте памяти настроек, включая дату/время, режимы работы, чувствительность датчиков и пр. Делается это с помощью специальной программы PC Viewer, производящей следующие настройки: запись звука (вкл/выкл); громкость динамика(10 позиций); чувствительность G-сенсора (5уровней); светодиод (вкл/выкл); время, дата, часовой пояс; госномер автомобиля, фамилия или марка авто. После того как пользователь вставляет отредактированный программой micro SD-карту в видеорегистратор, устройство автоматически изменяет настройки и устанавливает обновления.

Скажем несколько слов про плейер. В нем возможен одновременный просмотр видео с двух каналов, при это можно любой из них развернуть до полного экрана. В программе имеется полоса прокрутки с таймингом, одновременно выводится текущая информация с G-sensorа. Программа позволяет захватить кадр, распечатать его, сделать покадровый и посекундный просмотр, а также увеличить область экрана для того чтобы подробно просмотреть номер автомобиля. Также возможен переворот видео изображения вниз головой и отображение в зеркальном виде (слева - направо). В поле присутствует карта, которую можно развернуть на весь экран.

Диск с программным обеспечением, почему-то не входил в комплект нашего устройства и прежде чем его установить, нам пришлось пройти увлекательный квест по поиску драйверов.

После того как мы задали это вопрос производителю, нам ответили, что в последней партии на упаковке находится полная информация о том, где можно получить консультацию по бесплатному номеру 8-800-250-80-95, поддержку на сайтах www.blacksys.su и www.cammsys.ru На которых можно скачать инструкцию и программу просмотра PC Viewer на русском языке http://blacksys.su/index.php/cf-100-downloads . Также сообщили, что в будущем можно будет скачать новую прошивку или просто зарегистрировать устройство на сайте и получить информацию на почту по новым прошивкам и обновлениям.

После поиска и установки программы нам пришлось разбираться с англоязычным интерфейсом, а вот если бы мы взяли программу с сайта производителя то интерфейс был бы русский.. Для начала работы вставляем SD-карту в компьютер и приступаем. Устанавливаем время, дату, номер автомобиля, имя владельца/водителя, уровень чувствительности G-сенсора,возможность записи звука и съемки на парковке, громкость голосовых сообщений. Первичная настройка видеорегистратора BlackSys CF-100 GPS 2CH закончена.

Переходим ко второй части. В комплект устройства входит вторая видеокамера, которая предназначена для съемки «вида сзади», она устанавливается на заднее стекло. У тыловой камеры есть отдельный провод с разъемом, который в нужный момент можно отключить. Эта небольшая особенность позволяет отличить фирменную продукцию BlackSys от поддельных устройств, в которых разъем отсутствует. Кстати, поддельная продукция также не русифицирована. Отличить поддержку от настоящей можно также по цвету коробки. Фирменная – черная, а подделка продается в серых коробках.

После этого отступления вернемся к камере. Для того, чтобы она заработала необходимо просто прокинуть шнур ко второй камере через салон, спрятав его под ковриками, под сиденьем и за задней спинкой, что не очень удобно. Так можно поступить, если у вас седан и вы никогда не пользуетесь функцией расширения объема багажника за счет складывания задних сидений. Если же сиденья складываются или у вас багажное отделение не отделено от салона (внедорожники, микроавтобусы и т.п.), плюс еще есть и задняя дверь, то провод придется протягивать через технологические ниши, а это уже задача по силам не каждому.

Еще один «тонкий» момент в работе устройства: переднее стекло обычно водитель всегда очищает, так что видимость через него обычно хорошая. А вот заднее, даже при наличии «дворника», чистят не настолько часто. А уж если сзади стеклоочистителя нет, то на него и вовсе «забивают». С регистратором BlackSys CF-100 GPS 2CH придется взять за правило постоянно поддерживать заднее стекло в чистоте, иначе зачем вам регистратор, не использующий в полной мере всех своих возможностей?

После того, как обе камеры получили нужную ориентацию можно начинать движение. При подключении питания регистратор сообщает голосом, о том сколько каналов ведут запись он начинает поиск спутников. О находке спутников также сообщается. О том, что запись ведется, сигнализируют два световых индикатора: собственно запись и наличие сигнала GPS-приемника. Как уже говорилось, контроль за правильной ориентацией камер во время движения возможен лишь при подключении комплекса к внешнему монитору.

Обзор принципа работы с регистратором закончен, можно переходить к деталям.

ОСОБЕННОСТИ РАБОТЫ

Регистратор BlackSys CF-100 GPS 2CH и дополнительная камера крепятся к стеклу с помощью двустороннего скотча, при этом снятие обоих составляющий комплекса затруднительно, так как приходится откручивать фиксирующую шайбу. Степень подвижности передней камеры не очень высока, ее хватает, чтобы правильно выставить направление съемки, а вот оперативно изменить его, скажем, для съемки вбок, чтобы зафиксировать беседу с гаишником, не получится. Зато небольшой вес основного устройства исключает его смещение во время поездки даже по разбитым дорогам. Это хорошо, поскольку контролировать изменение положения камеры нечем. Задняя камера вращается на 360 град. в поперечной плоскости, что позволяет использовать ее не только для внешней, но и для внутренней съемки не снимая с кронштейна..

Управления устройством минимально, можно лишь защитить файл от стирания, уменьшить/увеличить громкость сервисных голосовых сообщений и отследить работу записи и GPS-приемника. Также используя комбинации трех имеющихся кнопок можно отформатировать карту или отрегулировать громкость голосовых подсказок. На корпусе расположены слот под SD-карту, довольно удобный и три разъема: питание, видеовход (mini-USB, основное назначение — подключение задней камеры) и комбинированный видеовыход/приемник GPS стандарта 4-х контактный mini-Jack 2,5 мм. GPS-приемник небольшой по размеру, крепится на лобовое стекло рядом с регистратором на двусторонний скотч. Выход задней камеры реализован разъемом mini-USB на проводе длиной 10 см. Для подключения к регистратору используется удлинитель длиной 6 метров. Этого хватит для большинства легковых автомобилей и микроавтобусов.

ФУНКЦИОНАЛ

Стандартные возможности устройства BlackSys CF-100 GPS 2CH включают в себя циклическую двухканальную видеозапись со звуком эпизодами по 1 минуте, с защитой файлов от стирания при резких рывках, толчках или ускорениях. Дополнительно можно активировать съемку на стоянке, если у вас при выключенном двигателе есть питание на прикуривателе или вы подключили регистратор непосредственно к бортовой сети машины.

Возможно установить время/дату/часовой пояс — при этом на видео штамп не предусмотрен, зато файлы будут называться по моменту начала записи (дата/время) с точностью до секунды; установить чувствительность G-сенсора, отвечающего за защиту файлов от стирания при резких встрясках; включить/выключить запись звука и ввести свое имя и номер авто.

КАЧЕСТВО ЗАПИСИ

Обе камеры видеорегистратора имеют широкий угол съемки, 110 градусов для основной фронтальной камеры и 100 градусов для второго канала, тыловой камеры. При этом видеозаписи идут в формате Full-HD и HD соответственно. Разница в разрешении определяется ограничением в производительности используемого процессора Cortex Duo 800 МГц.

В видеорегистраторе используется камера SONY ExmorCMOS.

В целом картинка неплохая как при дневной так и при ночной съемке. Контрастные детали видны очень хорошо, а вот на больших участках с градиентным тоном видна работа алгоритмов сжатия.

Задняя камера, имеет достаточное для HD-устройств качество съемки, позволяющее определить марки и модели машин, идентифицировать дорожные знаки и понять общую ситуацию на дороге.

Измеренное разрешение камеры на испытательной таблице составило около 400 ТВЛ, что неплохо. Файл пишется в формате AVI, сжатие осуществляется кодеком AVC, 1 минута двухканального видео со звуком занимает 105 Мб.

РЕЗЮМЕ

ДОСТОИНСТВА

Возможность двухканальной записи, качество записи задней камеры достаточно для выполнения ее задачи. Поддержка работы с GPS-приемником, небольшой вес, возможность ручной защиты файлов от перезаписи, широкий угол обзора.

НЕДОСТАТКИ

Отсутствие экрана, вследствие чего необходимость наличия компьютера или смартфона (планшета) на Android OS для просмотра видеозаписи. Наложение записи второй камеры возможно только в программе просмотра.

ОБЩАЯ ОЦЕНКА

Автомобильный видеорегистратор BlackSys CF-100 GPS 2CH интересная двухканальная модель с выносной камерой.

Запись автомобильного двух канального Full HD видеорегистратора BlackSys CF-100 GPS 2CH, день

Запись автомобильного двух канального Full HD видеорегистратора BlackSys CF-100 GPS 2CH, ночь

Инструкция к автомобильному двух канальному Full HD видеорегистратору BlackSys CF-100 GPS 2CH

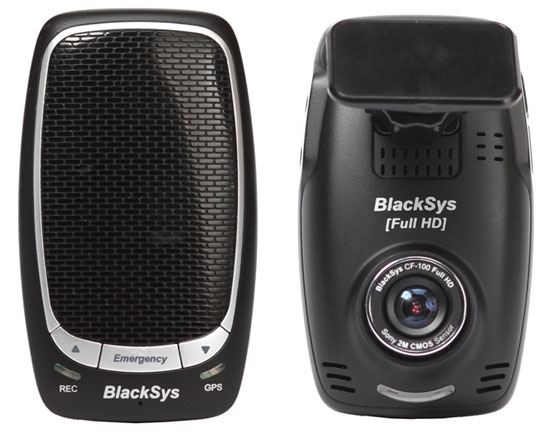

Автомобильный двух канальный Full HD видеорегистратор BlackSys CF-100 GPS 2CH

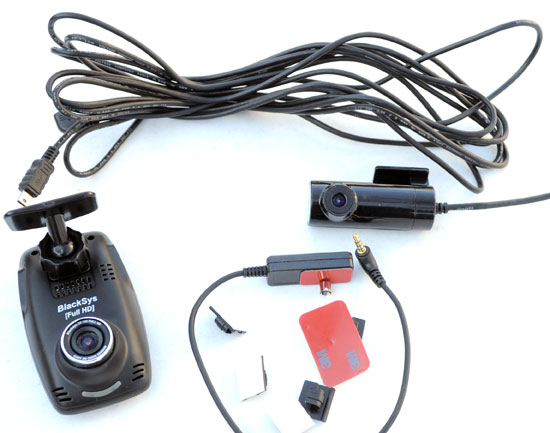

В комплект автомобильного видеорегистратора BlackSys CF-100 GPS 2CH входят помимо соединительных проводов камера заднего вида и GPS приемник.

В комплект автомобильного видеорегистратора BlackSys CF-100 GPS 2CH входят помимо соединительных проводов камера заднего вида и GPS приемник.

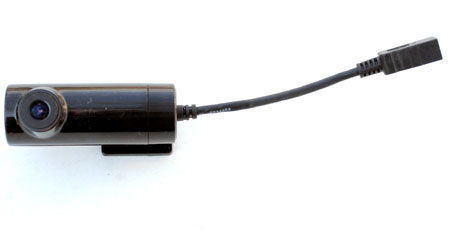

Тыловая камера автомобильного двух канального Full HD видеорегистратора BlackSys CF-100 GPS 2CH.

Тыловая камера автомобильного двух канального Full HD видеорегистратора BlackSys CF-100 GPS 2CH.

Коробка  автомобильного двух канального Full HD видеорегистратора BlackSys CF-100 GPS 2CH.

Запись испытательной таблицы сделанная видеорегистратором BlackSys CF-100 GPS 2CH.

Запись испытательной таблицы сделанная видеорегистратором BlackSys CF-100 GPS 2CH.

Gmini MagicEye W20 Twin – автомобильный видеорегистратор, тест

ОСОБЕННОСТИ МОДЕЛИ

Стандартный угол зрения автомобильных видеорегистраторов составляет 100–120 градусов. Именно такой угол съемки обеспечивают большинство моделей, присутствующих на рынке. Это связано с особенностями строения объектива камеры. При этом не прекращаются попытки расширить зону охвата видеозаписи, для чего разработчики используют разнообразные технические приемы. Как правило, все сводится к установке дополнительной камеры, и тут мы видим массу вариантов технических решений. Дополнительная камера может быть направлена в салон, может вращаться, может иметь другое фокусное расстояние. Зачастую разрешение тыловой камеры ниже, чем основной. В модели Gmini MagicEye W20 Twin мы находим еще один вариант построения двухкамерной системы. В рассматриваемом нами регистраторе изображение с камер «сшивается», так что получается единая картинка с углом охвата в 180 градусов. Как он работает и удобно ли предлагаемое решение, мы будем исследовать на нашем тесте.

Несмотря на наличие двух камер, автомобильный видеорегистратор Gmini MagicEye W20 Twin очень компактный. Причем при небольшом размере в него умудрились засунуть дисплей диагональю 2,7 дюйма. Кстати, дисплей занимает всю поверхность корпуса, обращенного к водителю. При этом все кнопки управления вынесены на боковые поверхности. С левой стороны – кнопки навигации по меню и слот карты SD, а с правой – функциональные клавиши: включение устройства, вызов меню, подтверждение операции и кнопка защиты записи.

На верхнем торце притаились разъем miniUSB, предназначенный для снятия данных с карточки и питания устройства, а также разъем miniHDMI для вывода изображения на дисплей. Между ними расположен паз для крепления к кронштейну. Со стороны нижнего торца видеорегистратора расположились микрофон и кнопка сброса Reset.

Фронтальная поверхность автомобильного видеорегистратора выполнена в виде призмы, на гранях которой расположились две камеры, рядом с каждой из которых по три инфракрасных светодиода подсветки.

Сердце видеорегистратора – процессор Novatek 96632, он не относится к самым топовым, но неплохо себя зарекомендовал на многих моделях видеорегистраторов.

Крепление к лобовому стеклу стандартное, при помощи вакуумной присоски с шаровым шарниром.

ОСОБЕННОСТИ НАСТРОЙКИ

Настройка автомобильного регистратора Gmini MagicEye W20 Twin не представляет сложности и достаточно стандартна. Меню разбито на два основных раздела, в одном из которых задаются системные настройки, а в другом настраивается работа регистратора. Перед тем как установить регистратор, необходимо проверить длительность циклической записи. Выбрать можно 3, 5 или 10 минут. Рекомендуем остановиться на среднем варианте.

Также можно включить или выключить светодиоды подсветки. Мы их по умолчанию выключаем, поскольку дорогу осветить они не могут, а вот засветка объектива в виде отблеска от лобового стекла происходит. Дальше можно включить или выключить датчик движения, а также настроить чувствительность акселерометра (G-сенсора). Рекомендуем выбирать среднее значение чувствительности.

В этой же части меню включается или отключается запись звука, и обязательно нужно включить установку штампа с датой и временем. Теперь переходим в системные настройки и выставляем актуальную дату и время. На этом настройку можно считать законченной.

КАЧЕСТВО ВИДЕО

Автомобильный регистратор снимает в нестандартном разрешении 1920×520 точек, что связано с необходимостью вписать широкий угол в стандартный видеокадр. Визуально результат съемки с двух камер видеорегистратора Gmini MagicEye W20 Twin выглядит впечатляюще. Очень широкий угол обзора! В кадре находятся обе стойки лобового стекла. Немного портит картину центральная область кадра, в зоне которой происходит наложение изображения обеих матриц. При просмотре записи заметно, что изображение в этой зоне двоится. При просмотре статичного изображения испытательной таблицы видно, что центральная часть кадра просто выпадает из записи, поэтому разрешение камер мы померили в зоне лучшей видимости. Необходимо отметить, что использование двух камер позволило производителю избежать аберрационных эффектов на краях кадров – так называемого эффекта «рыбьего глаза», который неизбежно возникает при использовании широкоугольных объективов. Поэтому картинка с регистратора выглядит естественно, несмотря на широкий угол съемки.

При дневной съемке отлично видны все особенности дорожной обстановки. Хорошо различимы номера впереди идущего автомобиля, а также машин в соседних полосах движения.

Ночная съемка видеорегистратора, прямо скажем, не впечатлила. Кадр очень темный, даже при наличии дорожного освещения. Дорожную обстановку разобрать сложно, не говоря уже о номерах автомобилей.

Полученное разрешение съемки камеры составляет 400–450 ТВЛ.

РЕЗЮМЕ

ДОСТОИНСТВА

Большой угол видеосъемки без искажений по краям кадра.

НЕДОСТАТКИ

Заметна зона стыковки изображения с двух камер в центральной зоне кадра. Невысокое качество ночной съемки.

ОБЩАЯ ОЦЕНКА

Автомобильный видеорегистратор Gmini MagicEye W20 Twin произвел хорошее впечатление, несмотря на замеченные артефакты в центре кадра, а также низкую чувствительность при ночной съемке.

Запись автомобильного видеорегистратора с двумя камерами Gmini MagicEye W20 Twin, день

Запись автомобильного видеорегистратора с двумя камерами Gmini MagicEye W20 Twin, ночь

Инструкция к автомобильному с двумя камерами Gmini MagicEye W20 Twin

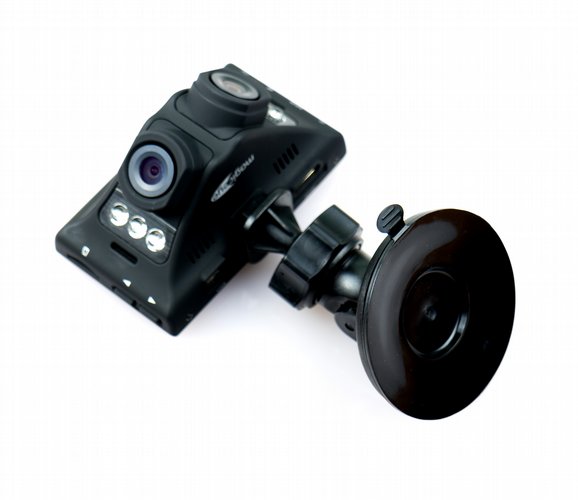

Автомобильный видеорегистратор Gmini MagicEye W20 Twin

Автомобильный видеорегистратор Gmini MagicEye W20 Twing Автомобильный видеорегистратор Gmini MagicEye W20 Twin

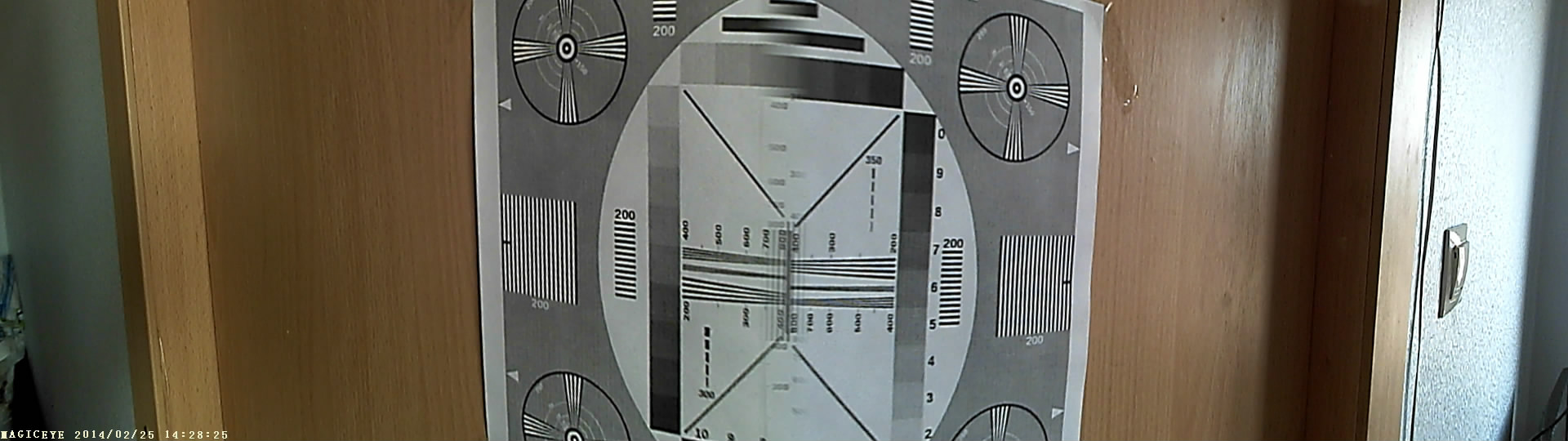

Запись испытательной таблицы сделанная видеорегистратором Gmini MagicEye W20 Twin.

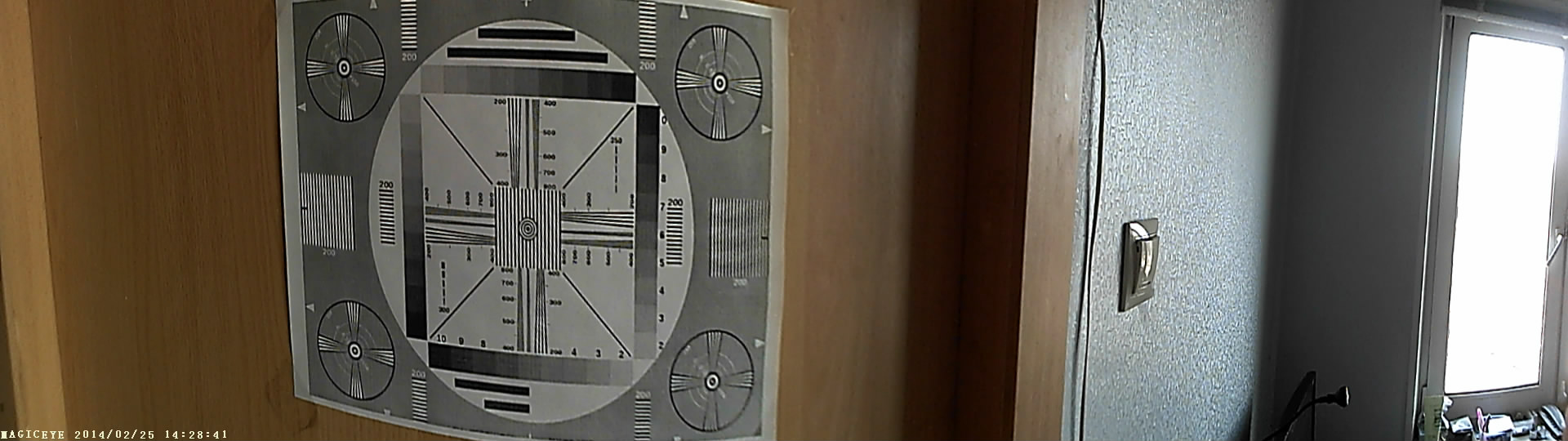

Запись испытательной таблицы сделанная видеорегистратором Gmini MagicEye W20 Twin. Обратите внимание на "исчезновшую" центральную область таблицы.

Запись испытательной таблицы сделанная видеорегистратором Gmini MagicEye W20 Twin.

Запись испытательной таблицы сделанная видеорегистратором Gmini MagicEye W20 Twin.

Cansonic FDV-707 –автомобильный видеорегистратор с 2 камерами и GPS приемником, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ И ФУНКЦИОНАЛА

Главное, чем видеорегистратор Cansonic FDV-707 отличается от конкурентов — наличие двух вращающихся на 180° в вертикальной плоскости камер. Одна из них снимает широким углом общую ситуацию на дороге, вторая — характеризуется узким углом обзора, но при этом фиксирует номера машин на расстоянии до 30 метров и совокупной скорости до 50 км/ч. Возможность вращения камер позволяет моментально перенести фокус съемки на боковое стекло (для записи разговора с инспектором или внутрь салона (непонятно зачем, но мало ли понадобится).

В модели Cansonic FDV-707 предусмотрено подключение внешнего GPS-приемника. Пока полная модификация (с приемником в комплекте) в России не появилась, доступна лишь упрощенная версия, с добавкой Light в названии. К ней GPS-приемник придется докупать отдельно.

По остальному функционалу видеорегистратор Cansonic FDV-707 мало чем отличается от уже привычных нам устройств: выбор разрешения (кто-нибудь пользуется не максимально возможным?), циклическая запись, выбор продолжительности фрагмента — 1/2/5/off мин, ИК подсветка, автовключение, детектор движения, G-сенсор с выбором чувствительности, режим «Фото», встроенный аккумулятор с двухчасовым запасом энергии, расширенные настройки параметров съемки. В общем, полный набор.

Размеры видеорегистратора Cansonic FDV-707 скорее средние. 135х50х17 мм — меньше штатного зеркала, под которое он, кстати, замечательно становится. Вес небольшой, поэтому кронштейн его жестко фиксирует, не допуская вибрации и размывания картинки.

ОСОБЕННОСТИ РАБОТЫ

Широкоугольный объектив имеет честные 140° по диагонали, чего вполне достаточно для контроля за ситуацией на трассе. Картинка получается достаточно четкой, с реалистичными цветами, позволяющей определить марку и цвет попадающих в поле зрения автомобилей. Номера, как водится у широкоугольных камер, различаются только фронтально, при скорости приближения/удаления не более 5 км/ч и на расстоянии до 10 метров при ярком солнечном освещении.

Вторая камера, именуемая производителем «бинокль» охватывает порядка 20°, но зато различает мелкие детали даже при разнице скоростей 50 км/ч на расстоянии до 25 метров. При меньшей разнице скоростей расстояние, на котором различается номерной знак, увеличивается до 30 метров.

При соответствующим образом выставленных настройках прибор сам начинает работать при

включении зажигания, сам выключается через 30 сек после его выключения.

Управление основными функциями интуитивно понятно, а вот для того, чтобы понять работу кнопок в режиме «горячих клавиш» придется прочесть инструкцию — эти знания существенно облегчают быструю подстройку видеорегистратора Cansonic FDV-707 во время движения.

ОСОБЕННОСТИ КРЕПЛЕНИЯ

В комплекте к видеорегистратору Cansonic FDV-707 идут два типа крепления: на присоске и на скотче. И тот, и другой достаточно жестко фиксируют регистратор, при этом позволяя его отрегулировать в удобном положении — в качестве шарнира применяется шар в цанговом зажиме.

ДОСТОИНСТВА

Великолепное для нынешнего уровня рынка видеорегистраторов качество фиксации номерных знаков. Угол обзора 140° по диагонали у широкоугольной камеры и съемка с качеством Full HD. Две поворотных камеры, позволяющие быстро без снятия регистратора с кронштейна и вообще его передвижения изменить направление съемки. Возможность работы с GPS-приемником.

НЕДОСТАТКИ

Нестандартный разъем питания/соединения с ПК. Шнур, конечно, в комплекте есть, но лучше бы производитель использовал что-то более распространенное.

Запись автомобильного видеорегистратора с двумя камерами Cansonic FDV-707, день

Инструкция к автомобильному Full HD видеорегистратору с двумя камерами Cansonic FDV-707



На верхнем торце автомобильного видеорегистратора Cansonic FDV-707 располагаются разъемы видео выхода, разъем питания и разъем для подключения GPS приемника. Там же находится кнопка подтверждения и защиты записи.

На верхнем торце автомобильного видеорегистратора Cansonic FDV-707 располагаются разъемы видео выхода, разъем питания и разъем для подключения GPS приемника. Там же находится кнопка подтверждения и защиты записи.

На нижнем торце модели Cansonic FDV-707 находится  кнопка питания, слот для карты памяти и кнопка перезагрузки.

На нижнем торце модели Cansonic FDV-707 находится  кнопка питания, слот для карты памяти и кнопка перезагрузки.

Основные кнопки управления Cansonic FDV-707 расположены вокруг дисплея. На фотографии хорошо видно, что камеры Cansonic FDV-707 могут поворачиваться независимо друг от друга.

Основные кнопки управления Cansonic FDV-707 расположены вокруг дисплея. На фотографии хорошо видно, что камеры Cansonic FDV-707 могут поворачиваться независимо друг от друга.

Комплект поставки автомобильного видеорегистратора Cansonic FDV-707. Обратите внимание, что в комплекте два крепления на лобовое стекло. Одно это привычная присоска, а второе это GPS приемник, который на стекло клеится скочем.

Комплект поставки автомобильного видеорегистратора Cansonic FDV-707. Обратите внимание, что в комплекте два крепления на лобовое стекло. Одно это привычная присоска, а второе это GPS приемник, который на стекло клеится скотчем.

Стоп кадр видеозаписи автомобильного видеорегистратора Cansonic FDV-707

Стоп кадр видеозаписи автомобильного видеорегистратора Cansonic FDV-707. Обратите внимание на правую часть картинки снятую длиннофокусной камерой. На такой дальность разглядеть номерной знак не позволяет ни один другой видеорегистратор.
