26.08.2013

Камера заднего вида с монитором в панорамном зеркале PARKVISION, тест

В автомобилях с плохим обзором обеспечить безопасность маневрирования поможет комплект, состоящий из камеры заднего вида PARKVISION PVC-TS6 и панорамного зеркала PARKVISION PVM-100MKII тест которых представлен в статье.

Система помощи при движении задним ходом может представлять собой либо парктроники - парковочные датчики с шкалой, либо камеру заднего вида с монитором. Второй вариант более информативен и показателен, так что именно его выбирают как автопроизводители, так и автовладельцы, в чьих автомобилях камера заднего вида не установлена.

Изображение от камеры заднего вида может передаваться на штатный монитор автомобиля, монитор головного мультимедийного устройства, на экран автомобильного телевизора. Но в этих случаях водителю приходится «перебрасывать» взгляд с зеркала заднего вида на монитор, который обычно установлен значительно ниже.

Решение компании Saturn High-Tech исключает распыление внимания между двумя изображениями: картинка с камеры выводится прямо на зеркало заднего вида. Таким образом водитель более внимателен, что повышает безопасность движения задним ходом.

Комплект состоит из камеры заднего вида PARKVISION PVC-TS6 и салонного зеркала заднего вида с встроенным монитором PARKVISION PVM-100MKII.

PARKVISION PVC-TS6 – камера заднего вида, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

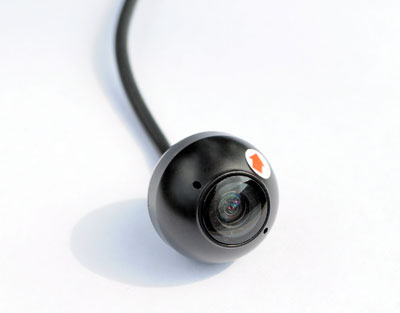

Камера заднего обзора PARKVISION PVC-TS6 представляет собой металлический шарик диаметром 2 см с глазком объектива. Положение «верх» помечено наклейкой со стрелочкой. Корпус камеры может устанавливаться четырьмя различными способами: либо в один из трех корпусов различной формы, идущих в комплекте, либо просто врезаться в плоскость кузова. В последнем варианте камера (особенно на черном автомобиле) не бросается в глаза.

Пыле-влагозащита у камеры PARKVISION PVC-TS6 равна IP-68, уплотнительное кольцо из качественной резины не пропускает пыль, грязь и влагу внутрь, а сам «шарик» покрыт стойкой к появлению коррозии краской черного цвета.

Камера соединяется с монитором двумя кабелями. Первый выходит из ее корпуса, имеет длину 3 метра и заканчивается разъемом micro-jack диаметром 4,5 мм. Второй кабель представляет собой два провода: один — для питания, длиной 3,9 м, второй — для передачи видеосигнала, длиной 7,8 м. Провода все мягкие, не слишком толстые, так что прокладывать их будет удобно. Заканчивается провод передачи видеосигнала разъемом RCA (тюльпан).

РЕЗУЛЬТАТЫ ТЕСТА

Камера PARKVISION PVC-TS6 выдает картинку разрешением 680х512 пикс. в 420 линий, работает в системе цветности PAL и воспринимает окружающую ситуацию при освещенности более 0,5 Люкс. Заявленные углы обзора: 135 градусов по диагонали, 115 — по горизонтали и 80 — по вертикали близки к реальным показателям.

Широкие возможности по установке позволяют выбрать наиболее подходящий способ крепления камеры. Все варианты просты и не вызывают сложности, на проводе расположен кольцевой резиновый уплотнитель, предохраняющий кабель от перетирания в месте прохождения кузова. Тонкий разъем позволяет использовать уже существующие технологические отверстия, даже если они небольшого диаметра. Длина переходного кабеля рассчитана на универсальную установку, включая, похоже даже автобусы. Она будет избыточной для большинства машин, но это лучше, чем обнаружить недостаток длины провода при установке, что нередко встречается в моделях других производителей. Потребление камеры невелико, всего 60 мА, к тому же она включается только во время движения задним ходом, так что за аккумулятор можно не беспокоиться.

Настройка угла наклона камеры осуществляется с помощью металлической скобы, которую лучше всегда держать в салоне — несмотря на плотную посадку PARKVISION PVC-TS6 в резиновом уплотнителе, есть совсем небольшой риск изменения положения после, скажем, мойки под высоким давлением. Цепь питания, как и полагается любому электроприбору, защищена предохранителем.

Видеоизображение позволяет полностью разглядеть ситуацию за автомобилем, главное — не допускать загрязнения объектива.

Инструкция к камере заднего вида PARKVISION PVC-TS6

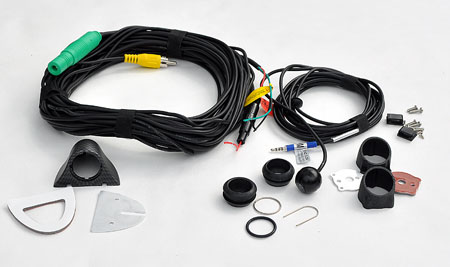

 Комплект поставки камеры заднего вида PARKVISION PVC-TS6

Комплект поставки камеры заднего вида PARKVISION PVC-TS6

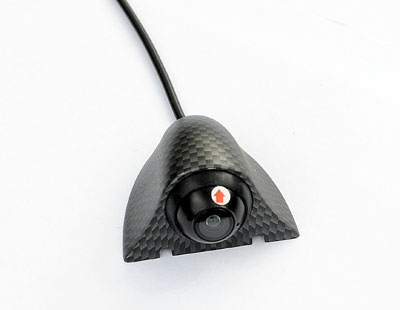

 Камера заднего вида PARKVISION PVC-TS6 установленная в кевларовом корпусе

Камера заднего вида PARKVISION PVC-TS6, установленная в кевларовом корпусе



 Коробка камеры заднего вида PARKVISION PVC-TS6

Коробка камеры заднего вида PARKVISION PVC-TS6



PARKVISION PVM-100MKII — салонное зеркало заднего вида с встроенным монитором, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

Салонное зеркало заднего вида с встроенным монитором PARKVISION PVM-100MKII крепится на штатное с помощью пружинных зажимов. Несмотря на сравнительно большой размер (305х105х17 мм), оно достаточно легкое и прочно держится. Из верхнего торца устройства выходит кабель длиной 40 см, заканчивающийся 8-контактным разъемом, к которому присоединяется основной кабель длиной 2 метра, включающий в себя провода питания (+, —, и задний ход) с предохранителем, а также четыре провода с ответной частью разъема RCA (тюльпан): два под видеосигнал, два — под аудио.

Справа на лицевой части рамки зеркала PARKVISION PVM-100MKII расположены кнопки управления: питание, выбор источника сигнала (камера 1 или камера 2), управление меню. Там же находится ИК-приемник сигналов от пульта ДУ.

Пульт позволяет полноценно управлять всеми функциями зеркала на расстоянии до 5 метров, при условии прямой видимости.

Дисплей устройства расположен в левой части зеркала и в неактивном состоянии является отражающим элементом. При появлении видеосигнала монитор отображает картинку с камеры или другого видеоисточника. Диагональ дисплея 7 дюймов, разрешение 480х234 пикс. Этих характеристик, с учетом близкого расположения монитора к глазам водителя, вполне достаточно, чтобы разглядеть помехи движению. Монитор поддерживает цветное изображение и работает с камерами систем PAL/NTSC.

На задней стороне зеркала располагаются два динамика.

РЕЗУЛЬТАТЫ ТЕСТА

У салонного зеркала заднего вида с встроенным монитором PARKVISION PVM-100MKII плоская отражающая поверхность, так что зеркало не искажает картинку, в отличие от многих панорамных зеркал. Да и панорамным его не назовешь: ширина обзора, по сравнению со штатным зеркалом, увеличивается ненамного. Тем не менее, сектор обзора становится шире, что уменьшает размер «слепой зоны» и способствует повышению безопасности движения.

Крепится PARKVISION PVM-100MKII на штатное зеркало легко, держится надежно, не срывается от вибрации и подпрыгивания на кочках. Кабель выведен вверх, не мешает обзору водителя и легко прокладывается вдоль рамки лобового стекла.

Левая часть передает отражение комфортно для глаз, картинка похожа на отражение в обычном зеркале. Правая часть зеркала затемнена, видимо, рассчитана на компенсацию яркого освещения от автомобилей, едущих позади. При включении дисплея отражение остается только на правой части зеркала, что удобно: ориентироваться можно как по картинке с камеры, так и по отражению.

Изображение на дисплее четкое, достаточно верно передает цвета (тут еще, конечно, и заслуга камеры). Яркость, насыщенность и контрастность регулируются с помощью меню в широких пределах и всегда, можно найти комфортный вариант. Детали видны четко, резкая разница в освещенности слегка компенсируется, оставляя даже затененные предметы на общем ярком фоне вполне различимыми.

К зеркалу можно подключить две камеры или других видеоисточника и, при необходимости, переключаться между ними, а можно вообще выключить монитор. Причем один из видеовходов может быть корректно настроен на работу с камерой заднего обзора: при включении задней скорости дисплей автоматически будет включаться или переключаться, транслируя изображение с камеры. К другому видеовходу можно подключить, например, видеорегистратор. В этом случае вы получаете возможность оперативно контролировать ход видеосъемки и оперативно просматривать видеозаписи на большом экране и с качественным звуком.

В меню есть выбор языка, включая русский.

РЕЗЮМЕ

В целом, панорамное зеркало PARKVISION PVM-100MKII — отличное решение, позволяющее с удобством отслеживать ситуацию при движении задним ходом, а также использовать дополнительные видеоустройства.

Инструкция к панорамному зеркалому PARKVISION PVM-100MKII

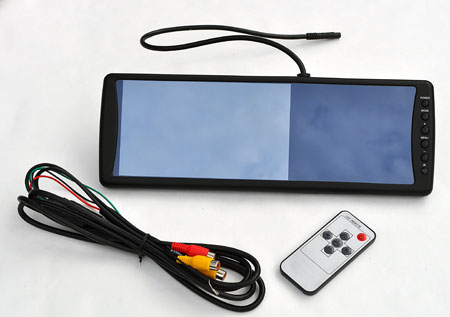

 Комплект поставки панорамного зеркала с монитором PARKVISION PVM-100MKII

Комплект поставки панорамного зеркала с монитором PARKVISION PVM-100MKII



 Коробка панорамного зеркала с монитором PARKVISION PVM-100MKII

Коробка панорамного зеркала с монитором PARKVISION PVM-100MKII
