24.04.2017

Тестируем автоматические автомобильные зарядные устройства током до 4 А

В тесте исследуются вольтамперные характеристики зарядных устройств для автомобильных аккумуляторов с зарядным током 4 А. Модели: Battery Service Universal PL-C004P, Berkut Smart Power SP-4N, Bosch C3, HYUNDAI HY 400, OPTIMATE 5 ТМ220 start / stop, СОРОКИН 12.94 и СТЕК MXS 3,8

Давно прошли те времена, когда для того, чтобы зарядить аккумулятор, необходимо было взять тяжеленную самодельную зарядку, выставить ток и неусыпно следить, чтобы электролит не вскипал, заглядывая в банки, уменьшая значение зарядного тока и одновременно колдуя с ареометром.

Подобные манипуляции, конечно, можно проделывать и сейчас, но все же автовладельцы предпочитают пользоваться современными устройствами с автоматическим выбором режима работы. Благо на рынке их представлено достаточно много. Возьмем из самых популярных из бюджетных зарядных устройств HYUNDAI HY 400 или «СОРОКИН инструмент» 12.94. В инструкциях к обоим аппаратам говорится о 9 режимах работы – в зависимости от состояния аккумуляторной батареи. Управление осуществляется микропроцессором и практически полностью автоматическое.

Производители описывают процесс работы обоих указанных зарядных устройств так:

1. Тест батареи. Проверка напряжения АКБ, правильности подключения батареи и состояния батареи (рабочая или повреждена) перед началом процесса зарядки.

2. Десульфатация. Подача тока в импульсном режиме позволяет удалить сульфаты с поверхности свинцовых пластин, тем самым восстанавливая емкость батареи.

3. Первоначальный тест состояния АКБ. Если аккумулятор сильно разряжен, зарядное устройство начнет мягкую стадию зарядки. Зарядка начинается пониженными током вплоть до достижения нормального уровня зарядки.

4. Основная зарядка. Основная стадия, когда АКБ заряжается до достижения максимального напряжения. На этом этапе аккумулятор получает до 75–80% заряда. Зарядное устройство обеспечивает максимальный ток зарядки, пока напряжение на клеммах не достигнет уровня полного заряда для обычной батареи.

5. Поглощение. Зарядка плавно уменьшающимся током при постоянном напряжении до достижения 100% емкости батареи.

6. Восстановление. При расслоении электролита в сильно разряженных АКБ позволяет восстановить емкость батареи.

7. Анализ. Проверка АКБ на пригодность – возможность держать заряд. Батареи, которые не могут держать заряд, должны быть утилизированы.

8. Зарядка до 100%. Используя минимальный ток заряда, ЗУ обеспечивает заряд АКБ до уровня 100%, что невозможно при использовании обыкновенного зарядного устройства.

9. Хранение. АКБ поддерживается в полностью (100%) заряженном состоянии за счет подачи постоянного пониженного напряжения. Режим заряда ограничен во времени десятью днями. Поддержание напряжения батареи на безопасном уровне.

Прочитав этот перечень, хочется снять шляпу перед конструкторами за их заботу о нас, простых автомобилистах, и в особенности за то, что все режимы работы переключаются автоматически.

Одно и то же зарядное устройство может работать с батареями от 1,5 до 150 А·ч и с напряжениями как 6, так и 12 вольт.

Зарядных устройств на рынке представлено много, есть подешевле, есть подороже, и каждое из них работает по-своему. Для нашего теста мы выбрали практически все зарядные устройства, которые продаются в магазинах автозапчастей, разобрали их, посмотрели и заставили работать.

Тест автоматических импульсных зарядных устройств для автомобильных аккумуляторов

Разбираемся с мат частью

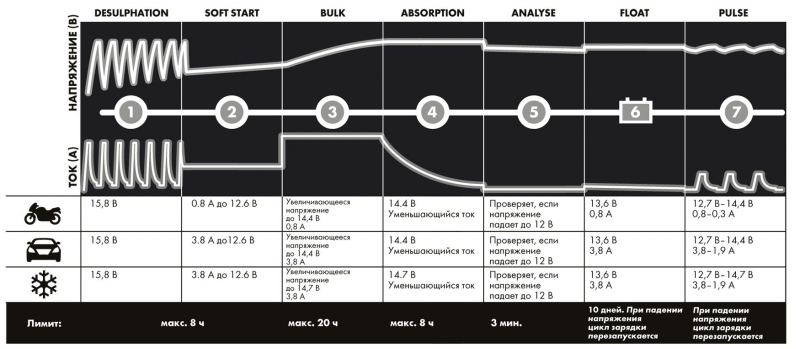

Перед тем как начать тест, нужно понять, что мы ждем от каждого из режимов и что зарядное устройство должно делать в этом режиме.

1) Режим мягкого старта.

Этот режим зарядное устройство включает в начале цикла заряда АКБ, преимущественно при работе с глубоко разряженными батареями. Если начать заряжать такую батарею максимальным током, принимать заряд она не будет (поскольку пластины сульфатированы). Поэтому рекомендуется начинать цикл заряда с небольших токов – это позволит постепенно увеличить активные зоны (площадь ионного обмена) на сетке пластин. Для наибольшей эффективности режим мягкого старта должен быть растянут во времени, и чем он дольше, тем он лучше.

2) Режим десульфатации.

Как правило, производители зарядных устройств под данным режимом подразумевают подачу импульсов тока на пластины АКБ на начальном цикле заряда. Подобный режим позволяет ускорить процесс ионного обмена и удалить кристаллы сульфата свинца, наросшие на пластине, которые этот процесс затрудняют. Предложенные производителями графики подтверждают наши предположения. Чтобы этот режим сделал с батарей что-нибудь хорошее, он должен быть продолжительным, а импульсы напряжения должны иметь амплитуду до 16–17 В.

3) Режим основной зарядки.

Данный режим должен работать при максимальном токе (рекомендуется сила тока от 10% до 30%  емкости АКБ), чтобы обеспечить наиболее быстрый заряд батареи.

4) Режим абсорбции (поглощения).

В этом режиме зарядное устройство должно постепенно снижать ток зарядки, поддерживая на клеммах постоянное напряжение. Чем более малым током батарея будет заряжаться, тем более полно ее удастся зарядить. При работе этого режима важно, чтобы напряжение окончания цикла заряда было больше 14,30 В, противном случае батарея окажется недозаряженной.

В зарядных устройствах OPTIMATE процесс абсорбции заявлен еще как процесс выравнивания заряда между банками батареи. Для этого на клеммы подается не постоянный, а импульсный ток, что, по мнению производителя, позволяет сократить время зарядки.

5) Режим восстановления.

В этом режиме происходит восстановление плотности электролита. Для этого на клеммы АКБ подается напряжение 15,8–16 В и поддерживается длительный период времени, пока батарея не перестанет принимать заряд. После отключения режима напряжение на батарее вернется обратно к 12,7 В +/- 0,1 В (для AGM 13.0 В +/- 0,1 В), но произойдет восстановление электролита.

6) Режим оценки саморазряда.

В этом режиме зарядное устройство измеряет саморазряд АКБ и в случае, если уровень заряда падает слишком быстро, выдает сигнал о неисправности батареи.

7) Режим хранения.

Наиболее оптимальный и щадящий режим хранения для АКБ подразумевает поддержание на ней постоянного напряжения 13,6 В. Тогда саморазряд аккумулятора будет полностью исключен, и он всегда, когда бы пользователь его ни взял, будет иметь 100% заряд. Во многих устройствах используется более простой вариант подобного режима – это режим периодической подзарядки. Если он работает циклами, через определенные промежутки времени, это, конечно, хуже, чем поддержка постоянного напряжения, но в целом неплохо. Если же ЗУ включается только после того, как напряжение на клеммах падает до определенного значения, то это хуже всего, так как не исключается саморазряд батареи.



Тестировались модели зарядных устройств
  • Battery Service Universal PL-C004P
  • Berkut Smart Power SP-4N
  • Bosch C3

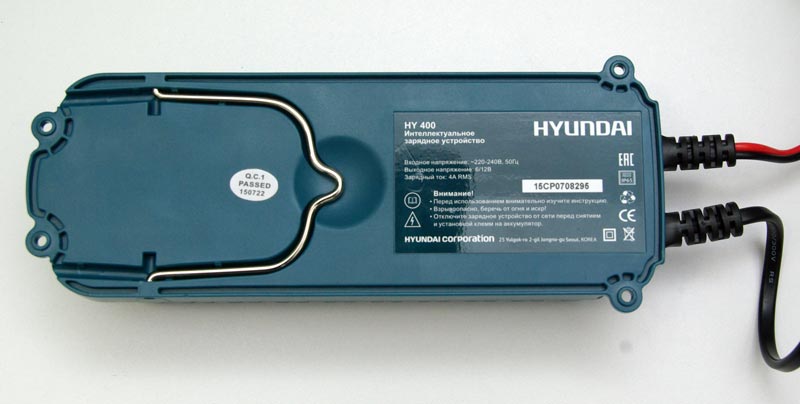

  • HYUNDAI HY 400
  • OPTIMATE 5 ТМ220 start / stop

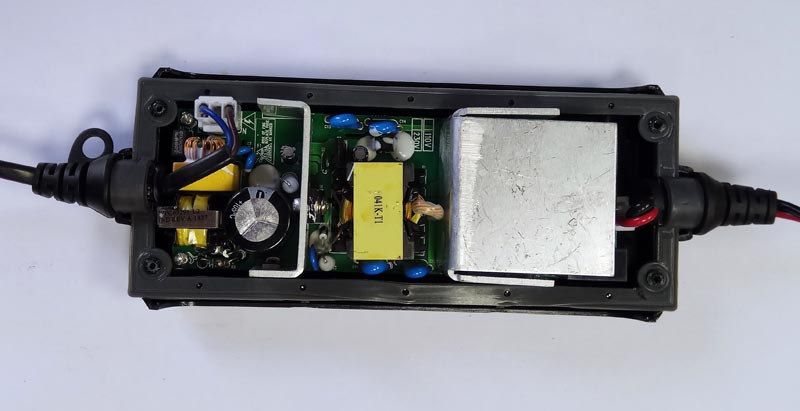

  • «СОРОКИН» 12.94

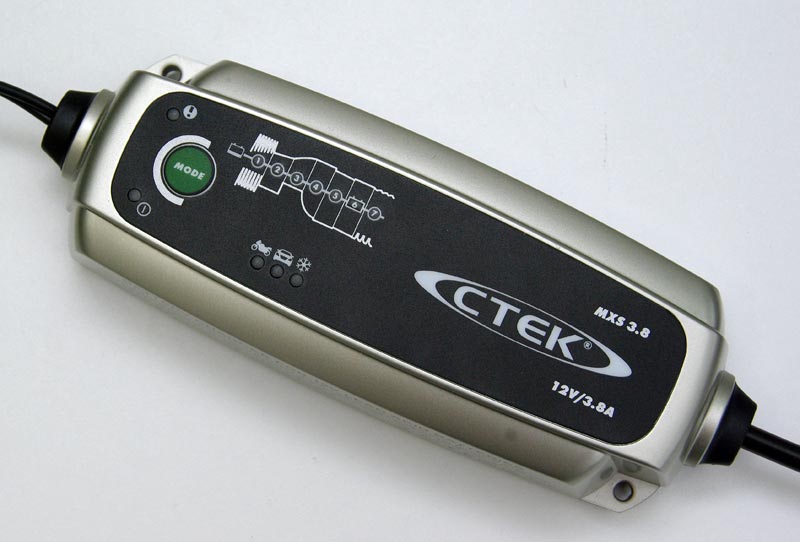

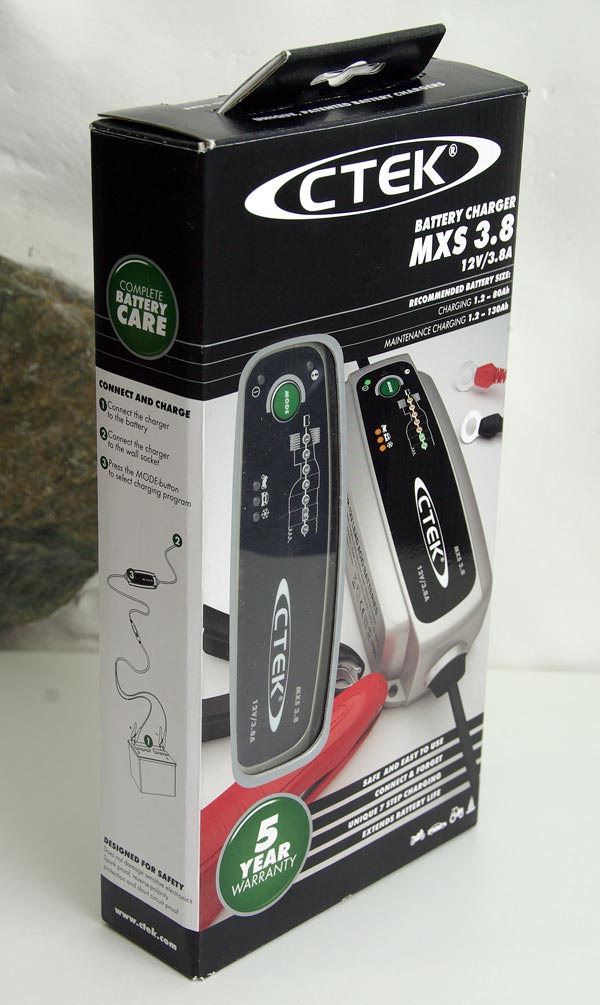

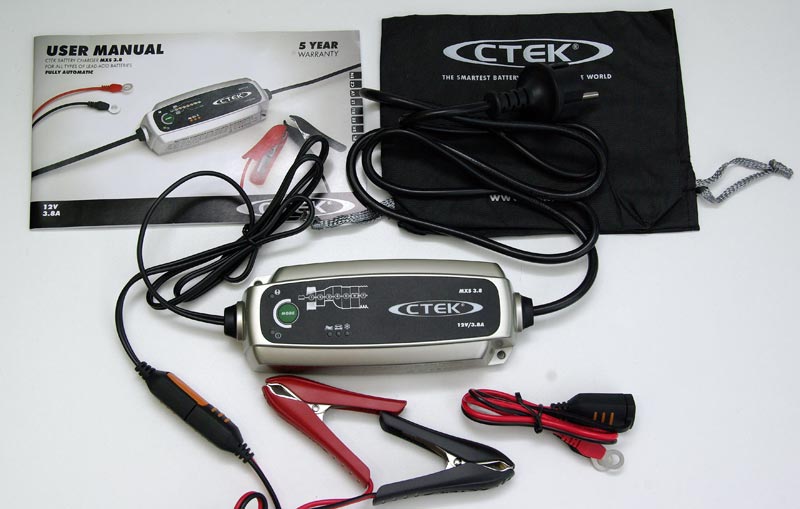

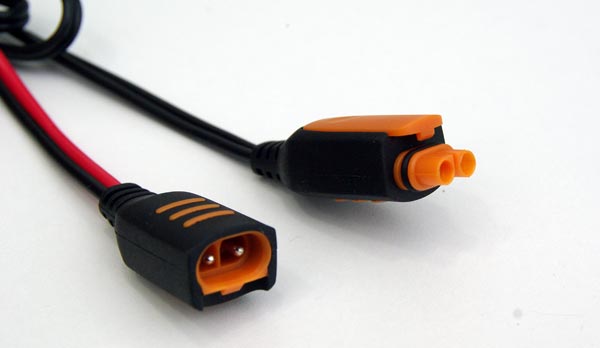

  • СТЕК MXS 3,8



Отметим, что в продаже встречается еще одно популярное бюджетное зарядное устройство – FUBAG MICRO 80/12 12В, 1-4А, 6-80А·ч, аналог присутствующего в тесте аппарата «СОРОКИН» 12.94.



Видео рассказ о том как мы проводили тест зарядный устройств для автомобильных аккумуляторов.

Зачем мы это делаем?

Цель нашего теста – проверить заявленные режимы работы устройства, посмотреть вольт-амперную характеристику.

Во-первых, мы хотим понять, соответствует ли работа зарядного устройства заявленному алгоритму.

Во-вторых, мы хотим сравнить их и показать то, что обычно не видно: как на самом деле работает то или иное устройство.

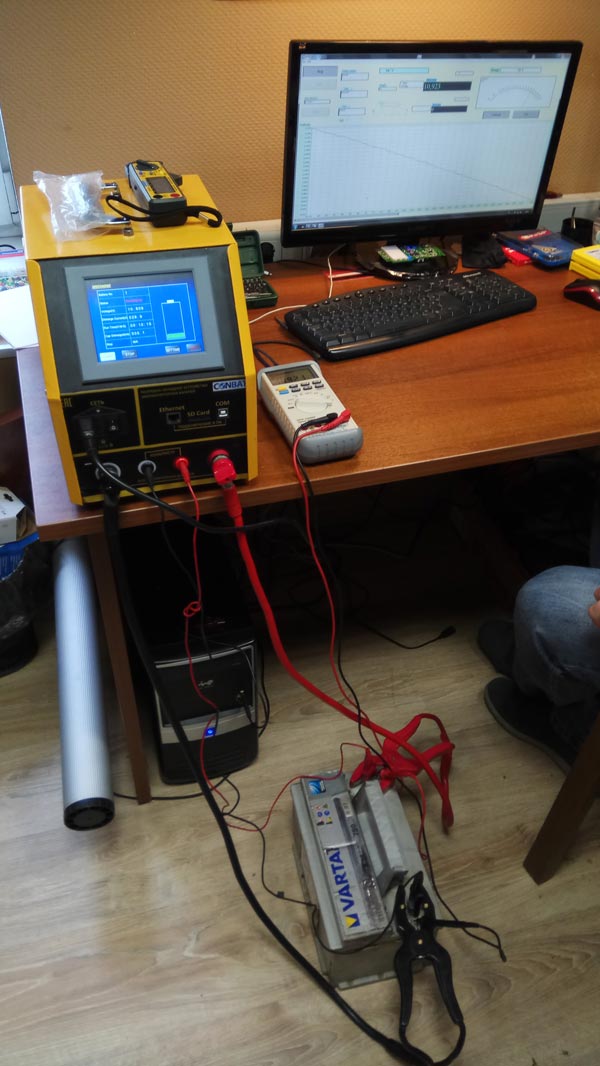

Для этого мы производим полный цикл заряда автомобильной стартерной АКБ и фиксируем значения зарядного тока и напряжения на компьютере. Также изучаем работу зарядных устройств в режимах сильно разряженной батареи.

Естественно, проверяются и другие режимы работы ЗУ, а также его защита от короткого замыкания и переполюсовки.

Перед каждым тестом АКБ разряжается постоянным током до одинакового значения напряжения с помощью разрядно-диагностического устройства.



Видео обзор результатов тестов 4 А зарядных устройств для автомобильных аккумуляторов.

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

Разработанное в России зарядное устройство Battery Service Universal PL-C004P красуется на прилавках магазинов в коробке с крупным изображением самого аппарата и техническими характеристиками.

Основная информация расположена на тыльной стороне коробки, она подробна и непротиворечива. Единственное неудобство заключается в том, что вольт-амперная характеристика приводится сразу на все модели зарядных устройств Battery Service, поэтому вычленять из нее то, что относится непосредственно к конкретной модели, не очень удобно.

В комплекте к зарядному устройству идут зажимы-крокодилы для подключения к клеммам аккумулятора и коннектор постоянного подключения к болтам клемм аккумулятора. Для защиты разъема SAE от попадания влаги предусмотрена пластиковая защитная крышка

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

Корпус устройства серого цвета. Соединительные провода выходят из одного торца корпуса, на другом имеются небольшая скоба, а также проушины для крепления ЗУ на стенку. Корпус зарядного устройства пылевлагозащищенный, согласно инструкции – по классу IP65. Провода, выходящие из корпуса, имеют литые уплотнения, а между половинками корпуса проложен силиконовый уплотнитель.

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

Разъем для подсоединения концевиков снабжен довольно тугим ключом, исключающим переполюсовку, но резиновых уплотнителей, которые полностью препятствовали бы попаданию в него воды, не имеется.

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что Battery Service Universal PL-C004P заряжает АКБ с максимальным током 4.5 А, минимальное остаточное напряжение 4,5 В, емкость заряжаемых аккумуляторов 1,2–120 А·ч.

Устройство работает в автоматическом режиме и имеет 8 стадий заряда батареи:

1. Ожидание батареи

Зарядное устройство включено в сеть и ожидает подключения к батарее. В случае, если батарея не будет подключена в течение нескольких минут или будет подключена неисправная батарея, на светодиодной панели отобразится сообщение об ошибке.

2. Замер напряжения

Замер остаточного напряжения батареи. Результат будет отображен на панели устройства светодиодами. Это позволяет без использования других приборов определить примерный уровень заряда батареи и время зарядки.

3. Активация

Зарядное устройство активирует и подготавливает к восстановлению разряженные батареи от 4.5 В.

4. Восстановление

Если батарея глубоко разряжена или сульфатирована, запустится специальный режим восстановления, который будет работать до тех пор, пока батарея не сможет заряжаться обычным способом. Режим работает от 4,5 В.

5. Основной заряд постоянным током

Заряд максимально возможным током, который может принять батарея. Заряд происходит до выбранного напряжения 14,4 В; 14,7 В.

6. Абсорбция заряда

Плавное уменьшение силы тока, напряжение остается неизменным (14,4 В; 14,7 В) что обеспечивает наиболее полный заряд батареи.

7. Завершение заряда

Окончание процесса зарядки, проверка батареи.

8. Режим хранения

Зарядное устройство, в соответствии с выбранным режимом, фиксирует напряжение 13,6 В / 13,8 В, ток пускается по мере необходимости, для поддержания батареи в заряженном состоянии. Если батарея будет разряжена, зарядка вернется к пункту 5.

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

Заявленная производителем вольтамперная характеристика зарядного устройства Battery Service Universal PL-C004P.

Максимальное напряжение в режиме зарядки АКБ: 14,4 В (режим свинцово-кислотных батарей, а также с гелевым электролитом), 14,7 В (режим заряда AGM батарей), 7,2 В (режим 6 В батареи).

Постоянное напряжение в режиме хранения 13,6 / 13,8 В.

Устройство работает с АКБ типа WET, MF, Ca/Ca, AGM и GEL.

 ОСОБЕННОСТИ РАБОТЫ

Для управления работы зарядным устройством Battery Service Universal PL-C004P на корпусе имеются кнопка выбора режима работы и десять светодиодных индикаторов, расположенных в две линии, одна над другой, по пять штук.

Последовательным нажатием на кнопку выбирается режим работы ЗУ. Это может быть режим зарядки аккумуляторов малой емкости 6 или 12 В (ток зарядки будет 1 А), и режим зарядки батарей большой емкости (стандартных автомобильный стартерных аккумуляторов), и режим зарядки обычных свинцово-кислотных батарей и батарей типа AGM. У них разные напряжения окончания цикла заряда: 14,4 В и 14,7 В соответственно.

Нужно отметить что зарядное устройство Battery Service Universal PL-C004P помнит выбранный режим работы независимо от того, было ли отключено питание и (или) клеммы аккумулятора.

Перед началом работы производится диагностика батареи, и лишь потом подается зарядный ток.

Нижняя линейка индикаторов показывает, в каком стоянии находится зарядка АКБ. Два индикатора горят в процессе зарядки, а третий показывает, что процесс завершен и батарея полностью заряжена. Там же находится и индикатор ошибки, который загорается, если провода закорочены или не подсоединены к батарее. Рядом с ним индикатор переполюсовки проводов. Во всех этих случаях зарядный ток на клеммы не подается.

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

РЕЗУЛЬТАТЫ ТЕСТА

Сначала мы рассмотрим работу зарядного устройства Battery Service Universal PL-C004P в стандартном режиме, когда напряжение на клеммах заряжаемой батареи выше 12 В. Устройство работает в режиме мягкого старта. Сначала на аккумулятор подается небольшой зарядный ток 0,74 А, при котором оценивается, как АКБ принимает заряд, и лишь потом ток повышается до максимальных 4,5 А. Далее зарядка батареи идет именно таким током, пока напряжение на клеммах не достигнет 13,7 В, после чего сила тока начинает постепенно снижаться.

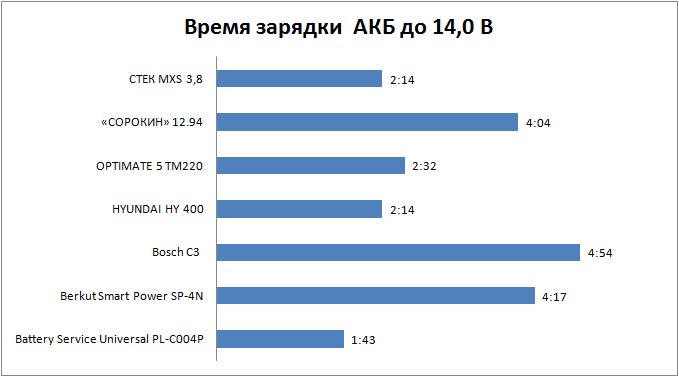

Напряжение 14,0 В на клеммах было достигнуто зарядным устройством через 2 часа 14 минут. При этом заряд батареи малым током менее 1 А длился достаточно продолжительное время, и зарядное устройство перешло в режим хранения только при достижении напряжении на клеммах в 14,56 В. Это лучший показатель в тесте.

Нужно отметить, что судя по характеристике кривой на конечном режиме заряда батареи ЗУ отслеживает уровень зарядного тока. И только после его снижения до минимальной величины прекращает заряд аккумулятора. Это позволяется заряжать батарею максимально эффективно.



Режим поддержки (хранение АКБ)

Во время режима хранения Battery Service Universal PL-C004P поддерживает на клеммах напряжение 13,6 В для исключения саморазряда.

Battery Service Universal PL-C004P – зарядное устройство для автомобильных аккумуляторов, тест

Кривая заряда автомобильного зарядного устройства Battery Service Universal PL-C004P.

Режим глубоко разряженной АКБ

Для тестирования режима работы зарядного устройства Battery Service Universal PL-C004P с глубоко разряженной батареей мы использовали аккумулятор, на клеммах которого напряжение было 7,15 В. После подключения батареи устройство активирует режим «мягкий старт», при котором аккумулятор начинает заряжаться малым током 0,7 А. Через полминуты после того, как устройство убедилось, что заряд АКБ принимает, напряжение повышается до 12,8 В, и ЗУ опять оценивает, принимается заряд или нет. После чего устройство переходит в режим стандартного заряда током 4,5 А.

При включении режима зарядки холодной батареи зарядное устройство Battery Service Universal PL-C004P начинает зарядку по стандартному циклу. Потом доводит напряжение на клеммах до 14,78 В и начинает цикл зарядки малым током. Зарядка прекращается, когда АКБ перестает принимать зарядный ток.



Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов Battery Service Universal PL-C004P.

РЕЗЮМЕ

ДОСТОИНСТВА

Самое короткое время заряда АКБ до 14,0 В. Самый высокий ток зарядки среди участников теста. Самое высокое напряжение окончания заряда.

Поддержка постоянного напряжения в режиме хранения.

НЕДОСТАТКИ

Мы так и не смогли увидеть режим десульфатации, но мы и не испытывали устройство с напряжением на АКБ ниже 6 В.



ОБЩАЯ ОЦЕНКА

Зарядное устройство Battery Service Universal PL-C004P подтвердило практически все заявленные режимы работы. Единственное, чего не удалось увидеть, – это работу режима десульфатации. Правда, по инструкции он включается при напряжении на клеммах 4,0–4,5 В, а при таком напряжении мы не тестировали.

Высокая скорость заряда обеспечивается постоянным током 4,56 А. При этом нужно отметить, что на конечном этапе зарядки снижение тока идет до тех пор, пока батарея может принимать заряд.

Battery Service Universal PL-C004P – один из лидеров нашего теста.

Расширенные результаты теста Battery Service Universal PL-C004P.

Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов, тест

Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

Зарядное устройство для автомобильных аккумуляторов Berkut Smart Power SP-4N представлено на рынке давно и хорошо известно автолюбителям. Яркий цвет корпуса и информативная упаковка с картинкам и примерами выгодно отличает его от конкурентов, даже если они функционально очень схожи (как, например, изделие «СОРОКИН» 12.94).

В комплекте с зарядкой идут зажимы-крокодилы для подключения к клеммам аккумулятора, коннектор постоянного подключения и разъем для подсоединения к гнезду прикуривателя. Последний нужен для подзарядки АКБ через бортовую сеть автомобиля в случае, если доступ в подкапотное пространство заблокирован, например, замком капота. Крокодилы сальные омедненные и нормально работают, в отличие от тех, что в комплекте с «СОРОКИН» 12.94. Также в комплекте прилагается черный мешочек для хранения зарядного устройства и принадлежностей.

Тестируем Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов

За яркий рыжий свет корпуса Berkut Smart Power SP-4N можно поставить плюсик, так как устройство легко будет найти в гараже. Соединительные провода выходят с обоих торцов корпуса. Также имеется проушина для крепления на стену. Она небольшая и расположена на уплотнительной резинке сетевого провода. Корпус зарядного устройства пылевлагозащищенный, согласно инструкции – по классу IP65. Провода, выходящие из корпуса, имеют литые уплотнения, а между половинками корпуса проложен силиконовый уплотнитель.

Разъем для подсоединения концевиков имеет ключ, исключающий переполюсовку, и довольно тугой, но резиновых уплотнителей, которые полностью препятствовали бы попаданию в него воды, не имеется.

Устройство произведено в Китае.

Тестируем Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что Berkut Smart Power SP-4N заряжает АКБ с максимальным током 4 А, минимальное остаточное напряжение 5–6 В, емкость заряжаемых аккумуляторов 4–80 А·ч.

Устройство работает в автоматическом режиме и имеет 9 стадий заряда батареи:



Стадия 1 ДИАГНОСТИКА – проверяет способность АКБ заряжаться.

Стадия 2. ВОССТАНОВЛЕНИЕ БАТАРЕИ – зарядка малыми токами, индикатор «ЗАРЯДКА» светится (устройство поддерживает минимальный ток зарядки).

Стадия 3. МЯГКИЙ СТАРТ – зарядка малыми токам с плавным увеличением.

Стадия 4. ПУЛЬСИРУЮЩИЙ РЕЖИМ – АКБ получает импульсы большого тока для восстановления технических свойств батареи, индикатор «ЗАРЯДКА» светится.

Стадия 5. РЕЖИМ ВОССТАНОВЛЕНИЯ – подготовка АКБ к стадии основного заряда, индикатор «ЗАРЯДКА» светится.

Стадия 6. ОСНОВНОЙ ЗАРЯД – заряжает от 20% до 70%, индикатор «ЗАРЯДКА» светится.

Стадия 7. АБСОРБЦИЯ – заряжает от 70% до 95%, индикатор «ЗАРЯДКА» светится (устройство постепенно снижает ток зарядки, исключая перезаряд).

Стадия 8. КОНТРОЛЬ – проверяет способность АКБ удерживать заряд, индикатор «100%» светится (устройство контролирует напряжение АКБ).

Стадия 9. СБЕРЕГАЮЩИЙ РЕЖИМ – заряжает от 95% до 100%, индикатор отключается при 100%-ном заряде, что исключает перезаряд).

Заявлено, что в режиме десульфатации напряжение на клеммах составляет 17,0 В.

Приводится диаграмма работы устройства.

Максимальное напряжение в режиме зарядки АКБ – 14,4 В.

Максимальное напряжение в режиме зимнего хранения – 14,7 В.

Тестируем Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов

Заявленная производителем вольтамперная характеристика зарядного устройства Berkut Smart Power SP-4N.


ОСОБЕННОСТИ РАБОТЫ

Для управления зарядным устройством Berkut Smart Power SP-4N на корпусе кнопке имеется кнопка выбора режима работы.

При подключении либо клемм к аккумулятору, либо сетевого шнура загорается индикатор питания. При этом появляется возможность выбирать режим работы, даже если питание 220 В отсутствует. Правда, при этом ничего не включается и заряжаться не может, и это несомненный минус данного устройства.

Для индикации работы устройства имеется блок из восьми светодиодов, расположенных в два столбца. Правый столбик показывает режим работы. Их четыре: АКБ для мотоциклов 12 В, аккумуляторы для автомобилей 12 В, зимний режим и режим десульфатации. Если напряжение на клеммах батареи ниже 10,5 В, появляется возможность выбрать режим десульфатации, при этом светодиод этого режима начнет мигать. Если напряжение поднимется выше порогового значения, ЗУ перейдет на работу в стандартный режим. Переключение режимов осуществляется кнопкой «Выбор режима».

Тестируем Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов

Левая линейка индикаторов показывает включение питания, режим работы зарядного устройства в процессе зарядки АКБ, а также сигнализирует об ошибках. Ошибка выдается в случае неправильного подключения к полюсам батареи, при коротком замыкании или если в процессе работы будет прерван контакт с аккумулятором.



РЕЗУЛЬТАТЫ ТЕСТА

Сначала мы рассмотрим работу зарядного устройства Berkut Smart Power SP-4N в стандартном режиме, когда напряжение на клеммах заряжаемой батареи выше 12 В. Устройство сразу же начинает заряжать его максимальным током в 4,067 А, но подобное значение тока продержалось не более минуты, после чего ток упал до 3,71 А и далее не превышал этого значения. При этом видимой зависимости изменения тока от напряжения на клеммах АКБ нам проследить не удалось. Далее зарядное устройство заряжало АКБ ступенчатым током, сила которого была либо 3,71 А, либо 1,05 А. Причем со временем длительность промежутков времени, когда устройство работало на низком токе заряда, увеличивалось на протяжении теста. Мы связали подобную работу устройства со срабатыванием термозащиты электронных компонентов. При росте температуры на плате до определенного значения автоматика принудительно снижала ток, чтобы устройство имело возможность охладиться. При этом температура корпуса во время теста достигала 64 градусов. Это была одна из самых горячих зарядка в нашем тесте.

Тестируем Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов

За счет того, что средний ток зарядки АКБ был невысоким, общее время, которое потребовалось, чтобы напряжение на клеммах достигло 14,0 В, составило 4 часа и 4 минуты. Это одно из самых больших значений в тесте.

Во время теста корпус зарядного устройства Berkut Smart Power SP-4N нагрелся до 64 градусов.

Когда напряжение на клеммах достигло 13,6 В, зарядное устройство Berkut Smart Power SP-4N начало снижать ток заряда, в конце цикла заряжая батарею током менее 1 А. При достижении на клеммах 14,33 В ЗУ отключилось и перешло в режим хранения. Отметим, что необходимое для полного заряда АКБ значение напряжения 14,32 В было преодолено.

Тестируем Berkut Smart Power SP-4N – зарядное устройство для автомобильных аккумуляторов

Кривая заряда автомобильного зарядного устройства Berkut Smart Power SP-4N.

Режим поддержки (хранение АКБ)

Работает режим хранения в зарядном устройстве Berkut Smart Power SP-4N следующим образом:. устройство подзаряжает батарею током 0.7А в течение четырех минут, затем пауза на 1 минута, после чего цикл повторяется.

 Режим глубоко разряженной АКБ

Для тестирования режима работы зарядного устройства Berkut Smart Power SP-4N с глубоко разряженной батареей мы использовали аккумулятор, на клеммах которого напряжение было 6,0 В. После включения режима заряда загорелся значок режима десульфатации и через десять секунд выключился. Сначала был подан ток 0,4 А, что было похоже на запуск мягкого старта, но продолжительность работы в этом режиме была очень короткой. Потом непродолжительное время устройство проработало с током 2,15 А. Далее ЗУ переключилось в режим стандартного заряда, о чем известило индикатором. Ток при том повысился до 3,7 А, а напряжение – до 14,1 В. Проработав в таком режиме около 10 секунд, ЗУ перешло в режим стандартной зарядки, и напряжение на клеммах упало до 13,2 В, при этом в процессе зарядки наблюдались скачки тока до 9 А, которые мы объяснить не можем.

В этом режиме мы тестировали устройство на заряженной батарее и хотели убедиться, что напряжение доводится до 14,7 В. Устройство Berkut Smart Power SP-4N подтвердило заявленные характеристики и заряжало батарею до требуемого напряжения, затем перешло в режим хранения и контролировало значения напряжения на клеммах. Отметим, что выход на режим 14,7 В был кратковременным буквально на несколько секунд. Провести дозарядку батареи за такое время невозможно.

При отключенном питании от сети 220 В зарядное устройство Berkut Smart Power SP-4N потребляет от аккумулятора ток порядка 82 мА.

Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов Berkut Smart Power SP-4N.

РЕЗЮМЕ

ДОСТОИНСТВА

Заряжает до напряжения 14,32 В в основном режиме и 14,7 В в режиме работы при низкой температуре окружающей среды или при зарядке AGM  батарей.

НЕДОСТАТКИ

Мы не увидели в тесте режима мягкого старта с плавным увеличением силы тока. Устройство сделало нечто подобное на глубоко разряженной батарее, но этот режим длился всего несколько секунд.

Пульсирующего режима для восстановления АКБ мы также не увидели. Тем более не было импульсов 17 В, обеспечивающих десульфатацию пластин аккумулятора.

Основной режим заряда идет не постоянным током, а меняющейся силой тока – то 4 А, то 1 А. Характер кривой более соответствует режиму, заявленному как Пульсирующий, а не режиму основного заряда.

Режима проверки работоспособности АКБ удерживать заряд мы также не увидели.

ОБЩАЯ ОЦЕНКА

Реальные режимы отличаются от заявленных, и их явно меньше, чем 9. В целом зарядное устройство Berkut Smart Power SP-4N выполняет свои функции. Оно заряжает батарею до заявленных значений, но делает это не постоянной, а изменяющейся силой тока, за счет чего сильно увеличивается длительность зарядки АКБ.

Расширенные результаты теста Berkut Smart Power SP-4N.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

Зарядное устройство Bosch C3 заслуживает внимания уже потому, что при сходной с конкурентами цене оно разработано и произведено большим европейским концерном. Это, кстати, накладывает отпечаток на многие решения, которые использованы в данном устройстве. Начать хотя бы с инструкции, выполненной в виде солидной книги на 21 языке.

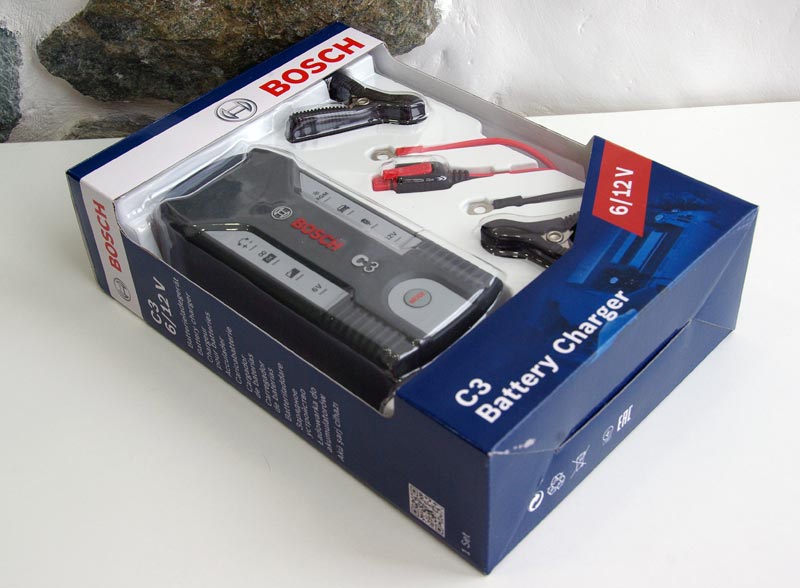

Основная техническая информация расположена на тыльной стороне коробки, она подробна и непротиворечива. Единственное неудобство заключается в том, что вольт-амперная характеристика напечатана очень мелким шрифтом и, по нашему мнению, является больше элементом дизайна, чем информацией для покупателя. Существенным недостатком можно назвать то, что вся пояснительная информация на коробке не на русском языке. И если таблицу технических характеристик можно понять и так, то функциональные особенности смогут прочесть только знающие английский, немецкий, французский или итальянский.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

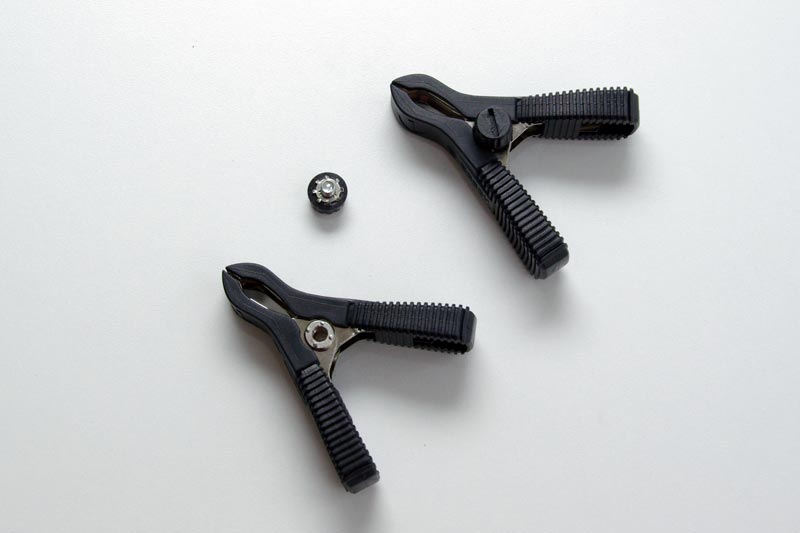

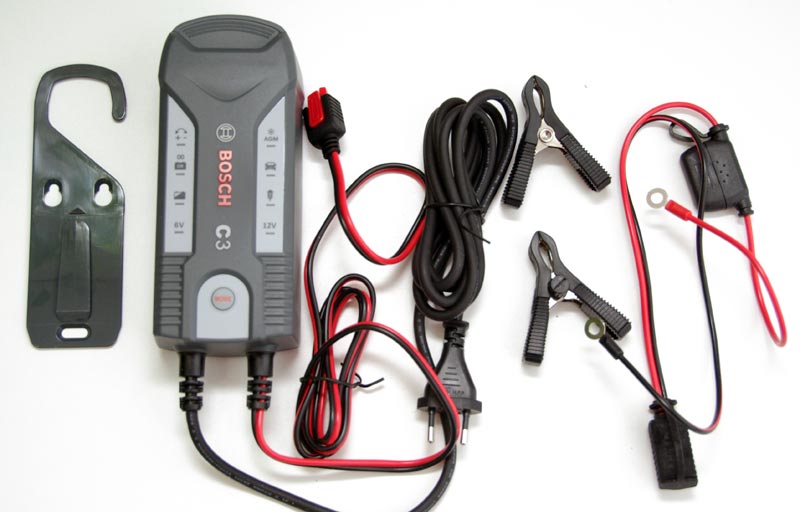

В комплекте к зарядному устройству идут коннекторы постоянного подключения и зажимы-крокодилы, которые крепятся винтом к единственным соединительным проводам. Также к ЗУ прилагается кронштейн на стену, который может выполнять функцию крючка с клиновидным соединением с корпусом устройства.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

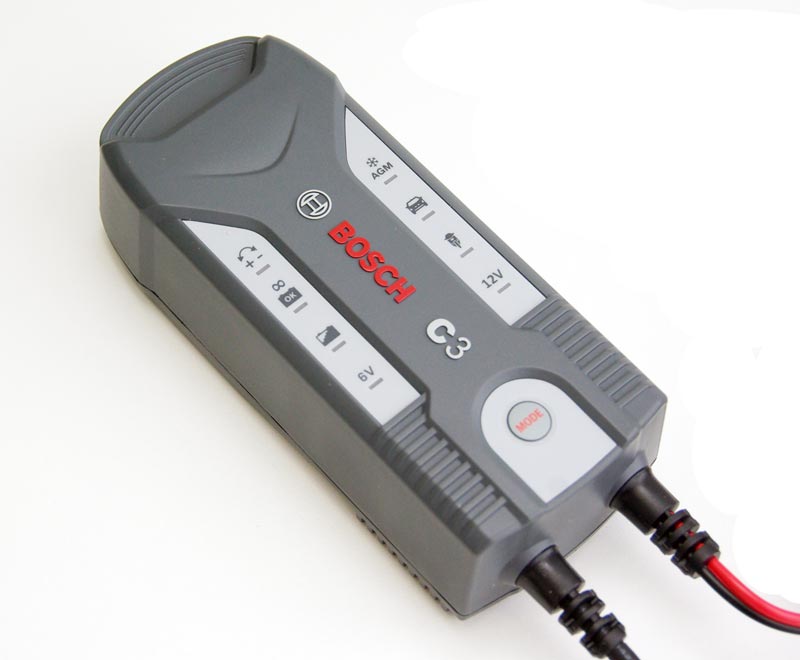

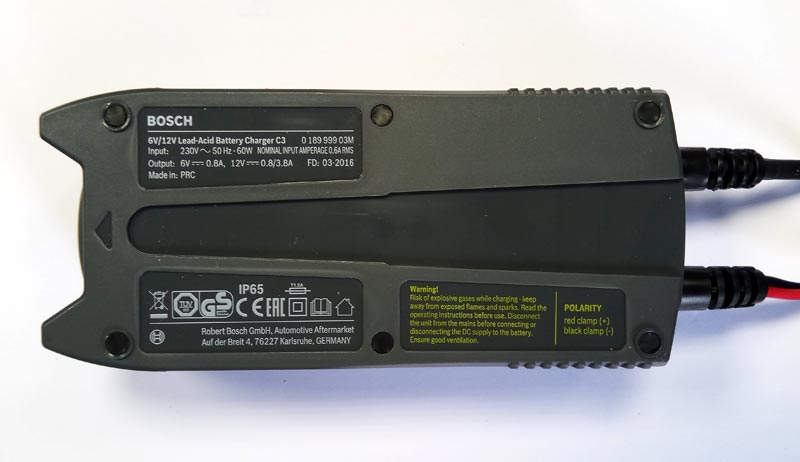

Корпус зарядного устройства Bosch C3 серого цвета, защищенный по классу IP65 от попадания пыли и влаги. Провода выходят с одной стороны корпуса, чтобы было удобнее крепить его на стене. Выход проводов литой. Между половинками корпуса имеется силиконовый уплотнитель. К тому же винты корпуса защищены резиновыми заглушками.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

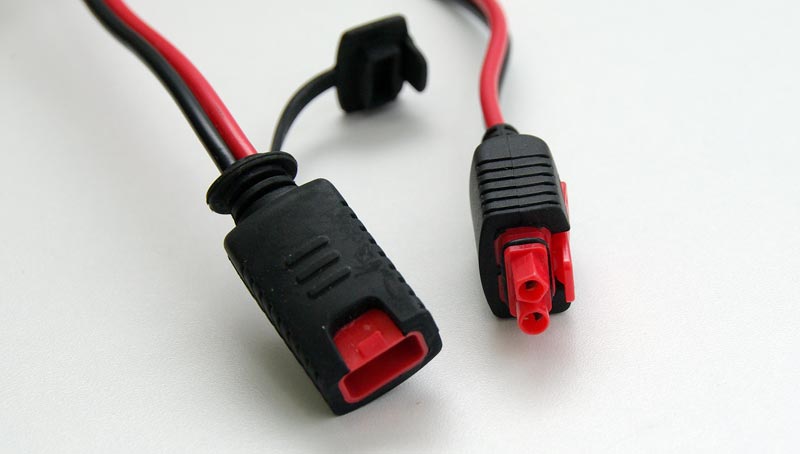

Разъем концевиков сделан влагозащищенным и имеет резиновое уплотнительное кольцо. На проводе присутствует флажковый предохранитель 10 А, защищающий эту цепь. Также разъем имеет особый пятиугольный ключ, который исключает переполюсовку и не дает возможности использовать другие, «неродные» разъемы.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

Отдельно хочется отметить сетевой провод 220 В в защищенном от механических повреждений исполнении: перебить его с первого раза проблематично, а тем более порвать изоляцию небольшим механическим воздействием.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что Bosch C3 заряжает АКБ с максимальным током 3,8 А, емкость заряжаемых аккумуляторов 1,2–120 А·ч.

Если режимы работы унифицировать с другими устройствами, то в Bosch C3 их можно представить так:



1. Режим заряда батареи 6 В. Заряд производится током 0,8 А до напряжения на клеммах 7,2 В.

2. Режим заряда аккумулятора небольшой емкости (до 14 А·ч). Заряд производится током 0,8 А до напряжения на клеммах 14,4 В.

3. Режим заряда батарей большой емкости (свыше 14 А·ч). Заряд производится током 3,8 А, до напряжения на клеммах 14,4 В.

4. Режим заряда холодной батареи или батареи AGM. Заряд производится током 3,8 А до напряжения на клеммах 14,7 В.

5. Импульсный заряд. При напряжении на клеммах батареи от 8,0 до 10,5 В зарядка батареи производится в импульсном режиме. Функция включается автоматически.

6. Режим постоянного подзаряда. В этот режим устройство переходит после окончания режима заряда аккумуляторной батареи.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

Заявленная производителем вольтамперная характеристика зарядного устройства Bosch C3.

ОСОБЕННОСТИ РАБОТЫ

Для управления зарядным устройством Bosch C3 на корпусе кнопке имеется кнопка MODE, красиво подсвечиваемая синеньким кольцом. Выбрать режим нельзя, пока устройство не подключено к аккумулятору и процессор не убедится в отсутствии ошибок.

Для индикации состояния устройства имеются две линейки светодиодов, расположенные вертикально, по 4 шутки.

При подключении АКБ Bosch C3 измеряет напряжение на клеммах. Если оно меньше 8,0 В, включается режим работы с 6-вольтовыми батареями, и загорается соответствующий индикатор. Сразу же после этого начинается режим заряда батареи. При достижении 7,2 В он отключается. ЗУ показывает окончание режима зарядки.

В случае если подключенная батарея имеет напряжение выше 10,0 В, выбирается режим зарядки 12-вольтовых батарей. Всего три режима: батареи малой емкости до 14 А·ч, батареи большой емкости и батареи типа AGM. Разница между первыми двумя – в токе заряда (0,8 А и 3,8 А соответственно), а между последними двумя – в конечном напряжении заряда (14,4 В и 14,7 В соответственно).

Если клеммы не подсоединены или замкнуты, устройство режим заряда не включает. При переполюсовке клемм загорается предупреждающий индикатор.



РЕЗУЛЬТАТЫ ТЕСТА

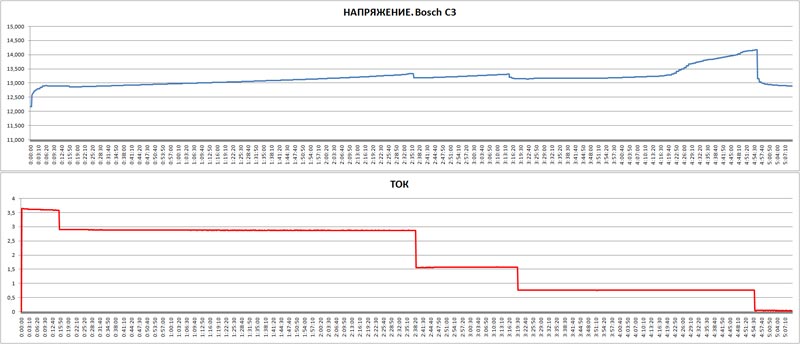

Сначала рассмотрим работу зарядного устройства Bosch C3 при заряде неглубоко разряженного АКБ. После окончания режима диагностики батарея начинает заряжаться максимальным для данного устройства током 3,646 А. Почему-то такой режим продлился всего 15 минут, после чего значение тока заряда было снижено до 2,898 А. Странно, что никаких предпосылок для этого на кривой напряжения не было. После снижения зарядного тока напряжение падает и далее уже плавно растет по мере роста заряда батареи. Далее кривая заряда показала еще две ступени снижения зарядного тока – до 1,55 А и 0,76 А.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

Подобный ступенчатый ток заряда привел к тому, что Bosch C3 показал самое продолжительно время зарядки батареи до 14 В – почти 5 часов (4 ч 54 мин.). Это связано с тем, что средний ток, которым ЗУ заряжало аккумулятор, был невысоким.

При достижении на клеммах АКБ значение напряжения 14,31 В зарядное устройство отключилось.

Во время теста зарядное устройство Bosch C3 нагрелось до 62 градусов.

Режим хранения или поддержки заряда

После того как АКБ полностью заряжено, ЗУ отключает подачу тока. Заявлено, что после этого устройство должно перейти в режим поддерживающего заряда, но мы запуск этого режима так и не увидели. В тесте мы попробовали снизить напряжения на клеммах, подключив активную нагрузку, но режим поддержки почему-то не запустился, несмотря на разрядку АКБ.

В целом зарядная кривая повторяет заявленную на коробке, с учетом совпадения общей структуры линий.

Bosch C3 – зарядное устройство для автомобильных аккумуляторов, тест

Кривая заряда автомобильного зарядного устройства Bosch C3.

Режим глубоко разряженной АКБ

На зарядном устройстве Bosch C3 нельзя принудительно выбрать между режимами заряда 6 В и 12 В батарей. Устройство само выбирает режим работы по напряжению на клеммах. Если напряжение на клеммах меньше 6 В, то включается режим заряда 6-вольтовых батарей, аккумулятор доводится до напряжения 7,2 В, и режим заряда отключается. При этом перехода в режим заряда 12-вольтовой батареи не происходит. В нашем тесте глубокого разряда мы использовали аккумулятор, разряженный до 7 В. Bosch C3 автоматически выбрал режим 6-вольтовой батареи, посчитав, что перед ним полностью заряженная батарея, и цикл заряда не включил.

Только если напряжение на клеммах выше 10,0 В, зарядное устройство включает режим 12 В батареи и начинает заряжать сначала током 0,2 А, потом 0,7 А, а затем переходит в режим заряда током 3,6 А и выходит на стандартный цикл зарядки, описанный выше.

Режим заряда холодной батареи или АКБ AGM

В этом режиме мы тестировали устройство на заряженной батарее и хотели убедиться, что напряжение доводится до 14,7 В. Зарядное устройство Bosch C3 подтвердило заявленные характеристики и заряжало батарею до требуемого напряжения, а затем отключилось.



Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов Bosch C3.

РЕЗЮМЕ

ДОСТОИНСТВА

Автоматический выбор режима зарядки батареи.

НЕДОСТАТКИ

Время зарядки одно из самых больших. Не может зарядить глубоко разряженные АКБ.

ОБЩАЯ ОЦЕНКА

Компания Bosch наиболее консервативно подошла к представлению заявленных возможностей зарядного устройства. По большому счету все то, что было заявлено в инструкции, подтвердилось в тесте. Единственный недостаток, который можно отметить, это то, что зарядное устройство не сможет поднять АКБ после глубокого разряда.

Расширенные результаты теста Bosch C3.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

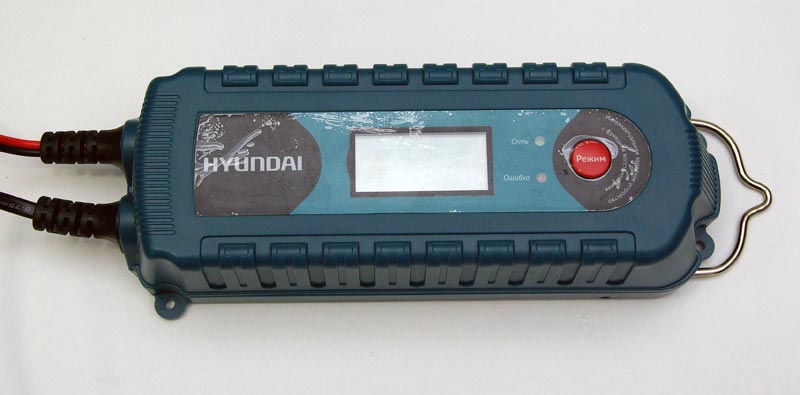

Зарядное устройство HYUNDAI HY 400 заслуживает отдельного внимания, так как оно единственное из всех протестированных оснащено жидкокристаллическим дисплеем, на который выводится информация не только о режимах работы, но и о напряжении на клеммах АКБ. Это очень удобно.

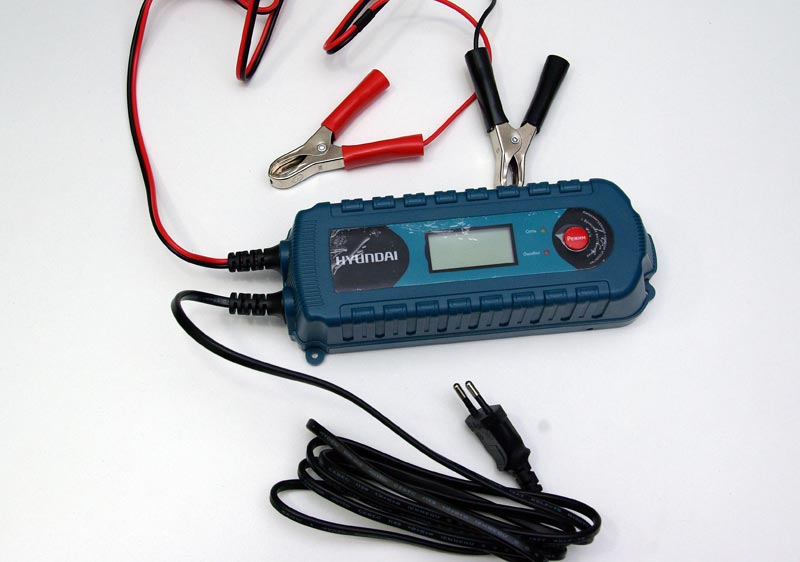

В комплекте к HYUNDAI HY 400 не поставляется никаких дополнительных аксессуаров. В коробке темно-зеленого цвета располагается только устройство, из которого выходят сетевой провод и провод с крокодилами для подключении к АКБ. Оба провода выходят с одного торца корпуса, а на противоположном имеется проволочная скоба. За нее зарядное устройство можно подвесить на крючок. Если она не нужна, скоба складывается и не выступает за пределы корпуса.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

Корпус пылевлагозащищенный, по классу IP 65. В целях безопасности половинки корпуса не разъединяются, во всяком случае винтовых зажимов мы найти не смогли. Это с одной стоны хорошо, с другой сторону делает изделие неремонтопригодным. На вопрос к производителю о том, как ремонтировать это устройство, нам ответили, что оно не требует ремонта и при этом полностью соответствует европейским стандартам. На случай необходимости открыть корпус под наклейками имеется соединительный винт. Мы честно сняли все наклейки с зарядного устройства, и не обнаружили ни каких крепежных деталей. Но все равно попытались разобрать HYUNDAI HY 400. Это привело к разрушению корпуса. Дополнительно выяснилось, что плата также не закреплена винтовыми соединениями.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

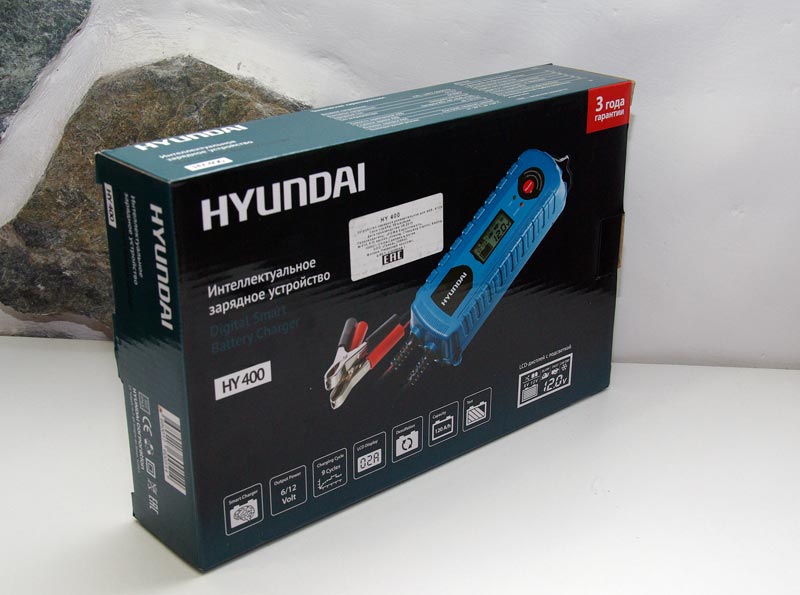

На коробке приводятся достаточно подробные технические характеристики устройства, так что с ними можно ознакомиться перед покупкой.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что HYUNDAI HY 400 заряжает АКБ с максимальным током 4 А, минимальное остаточное напряжение не указано, емкость заряжаемых аккумуляторов до 120 А·ч.

Устройство работает в автоматическом режиме и имеет 9 стадий заряда батареи:



1. Тест батареи. Проверка напряжения АКБ, правильности подключения батареи и ее состояния (рабочая или повреждена) перед началом процесса зарядки.

2. Десульфатация. Подача тока в импульсном режиме позволяет удалить сульфаты с поверхности свинцовых пластин, тем самым восстанавливая емкость батареи.

3. Плавный. Начальный тест состояния батареи. Если аккумулятор сильно разряжен, зарядное устройство начнет мягкую стадию зарядки. Зарядка начинается с пониженным током и напряжением и продолжается вплоть до достижения нормального уровня зарядки.

4. Основная зарядка. Основная стадия, когда аккумулятор заряжается до достижения максимального напряжения. На этом этапе АКБ получает до 75–80% заряда от устройства. ЗУ обеспечивает максимальный ток зарядки, пока напряжение на клеммах не достигнет уровня полного заряда для обычной батареи.

5. Поглощение. Зарядка плавно уменьшающимся током при постоянном напряжении до 100% емкости батареи.

6. Восстановление. Функция восстановления при расслоении электролита в сильно разряженных аккумуляторах позволяет восстановить емкость батареи.

7. Анализ. Проверка батареи на пригодность – возможность держать заряд. Батареи, которые не могут держать заряд, должны быть утилизированы.

8. Зарядка до 100%. Используя минимальный ток заряда, достигается зарядка батареи до уровня 100%, что невозможно при использовании обычного зарядного устройства.

9. Импульс. Батарея поддерживается в 100%-но заряженном состоянии за счет подачи постоянного пониженного напряжения. Режим заряда ограничен во времени 10-ю днями. Поддержание напряжения батареи на максимальном уровне напряжения.

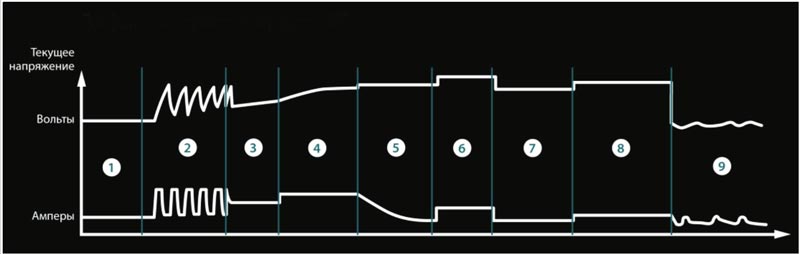

Заявлено наличие режима десульфатации. Приводится диаграмма работы устройства.

Максимальное напряжение в режиме зарядки в технических характеристиках не приводится.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

Заявленная производителем вольтамперная характеристика зарядного устройства HYUNDAI HY 400.

ОСОБЕННОСТИ РАБОТЫ

Для управления зарядным устройством HYUNDAI HY 400 на корпусе, как у других ЗУ, имеется кнопка выбора режима. После включения ЗУ в сеть загорается зеленая подсветка дисплея и выводится значение напряжения на клеммах. До подключения батареи выбор режима зарядки недоступен. После подключения можно выбрать один из следующих: режим зарядки малым током 1 А, нормальный режим 4 А и режим зарядки батареи при отрицательной температуре, а также режим зарядки 6-вольтовых батарей.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

РЕЗУЛЬТАТЫ ТЕСТА

Сначала мы рассмотрим работу зарядного устройства HYUNDAI HY 400 в режиме зарядки АКБ с напряжением на клеммах выше 12 В. После подключения зарядного устройства и выбора режима (в нашем случае это был режим быстрой зарядки) сразу же пошел максимальный зарядный ток 4,0 А. Таким током батарея заряжалась на протяжении почти полутора часов (1 час 24 мин.), после чего ток без видимых причин упал до 1,24 А и продержался так 23 минуты, а затем опять поднялся до 4 А.

Производитель заявляет, что падения тока произошло потому, что зарядное устройство перешло в режим диагностики АКБ на саморазряд. Но к этому утверждению стоит отнестись критично, так как невозможно проверить саморазряд батареи одновременно заражая ее током 1,24 А.

После того как напряжение на клеммах батареи достигло значения 13,83 В, зарядное устройство начало постепенно снижать ток. Рубеж в 14,0 В был достигнут после 2 часов 17 минут зарядки, а отключилось устройство, когда напряжение на клеммах стало 14,12 В.

Судя по кривой заряда, ЗУ отслеживает уровень напряжения на клеммах и, после того как оно достигает предельного значения, прекращает заряд. Значение напряжения 14,12 В, которое мы зарегистрировали в тесте, ниже необходимого для полного заряда АКБ (14,30 В). Это означает, что батарея останется недозаряженной. По заявлению производителя зарядного устройства такой режим зарядки приведет к увеличению срока службы аккумуляторной батареи. Оставим это утверждение без комментариев.

Во время теста зарядное устройство HYUNDAI HY 400 нагрелось до 57 градусов.



Режим поддержки (хранение АКБ)

После окончания цикла заряда HYUNDAI HY 400 перешло в режим хранения. В этом режиме ЗУ поддерживало на клеммах напряжение 13,2 В и осуществляло подзарядку АКБ током 0,47 А. Это режим 8 по таблице режимов. Режима 9 (циклической зарядки), а также режимов 6 и 7 мы не обнаружили.

HYUNDAI HY 400 – зарядное устройство для автомобильных аккумуляторов, тест

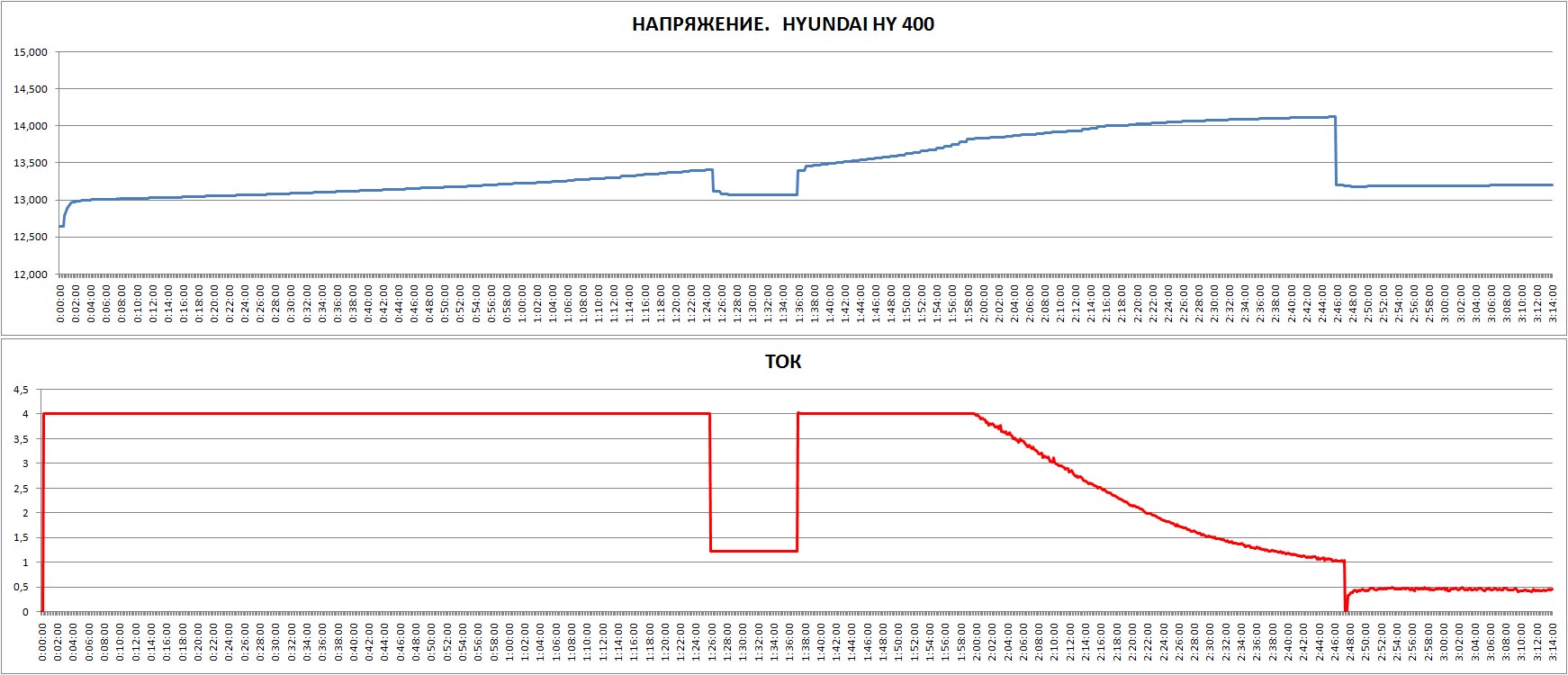

Кривая заряда автомобильного зарядного устройства HYUNDAI HY 400.


Режим глубоко разряженной АКБ

Для тестирования режима работы зарядного устройства HYUNDAI HY 400 с глубоко разряженной батареей мы использовали аккумулятор, на клеммах которого было напряжение 6,95 В. Зарядка началась с мягкого старта, когда на клеммы был подан ток 1 А. Потом была зарегистрирована подача напряжения 13,19 В. Далее было падение и переключение в режим стандартного заряда током 4 А.

Режим заряда при низких температурах или АКБ типа AGM

Этот режим в зарядном устройстве HYUNDAI HY 400 включается принудительно. После запуска ЗУ кратковременно довело значение напряжения на клеммах АКБ до 14,56 В, после чего напряжение упало до 14,4 В. По мнению производителя, этот пик нужен для того чтобы ЗУ разогрело АКБ на морозе, но небольшое время работы этого режима и его энергетические характеристики говорят о том, что это физически невозможно сделать. Продержавшись на таком значении около 30 секунд, напряжение упало до 13,19 В, что является режимом хранения для этого устройства.



Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов HYUNDAI HY 400.

РЕЗЮМЕ

ДОСТОИНСТВА

Вольтметр. Поддержка постоянного напряжения 13,2 В в режиме хранения.

НЕДОСТАТКИ

Конечное напряжение цикла зарядки АКБ – 14,17 В.

Из девяти заявленных режимов мы увидели только четыре.

ОБЩАЯ ОЦЕНКА

Зарядное устройство HYUNDAI HY 400 достаточно быстро заряжает батарею, но не доводит напряжение до рекомендуемых 14,32 В. Режима десульфатации, а также цикла восстановления мы не увидели.

Если говорить в общем, то HYUNDAI HY 400  справляется с задачей подзарядки аккумулятора и среди бюджетных продуктов является несомненным лидером.

Расширенные результаты теста HYUNDAI HY 400.

OPTIMATE 5 TM220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

OPTIMATE 5 TM220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

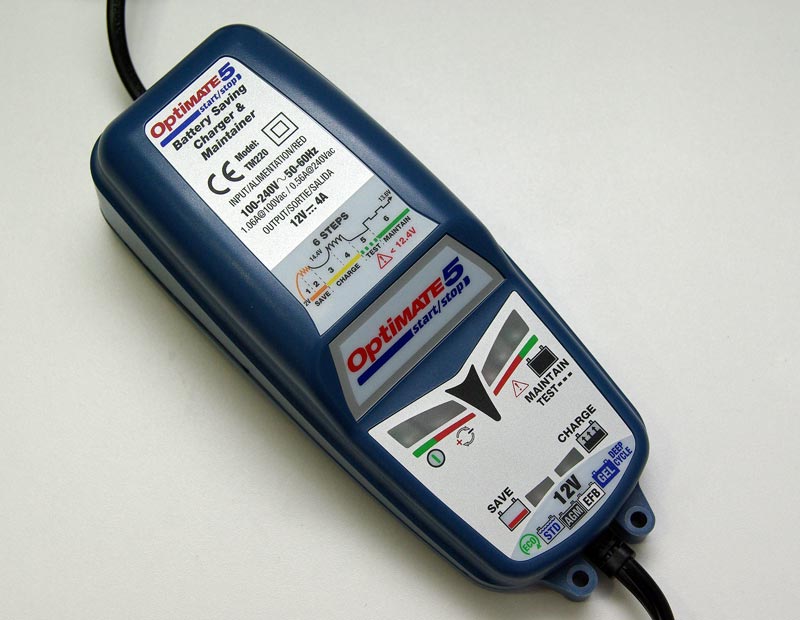

Зарядное устройство OPTIMATE 5 TM220 start / stop является новинкой 2017 года. Модель OPTIMATE 5 ТМ220 была в линейке продуктов компании и раньше, и только в новой модели ее зарядный ток стал 4 А против 2,8 А в предыдущих модификациях.

Устройство разработано в Бельгии, а производится в Китае. Поставляется оно в красной коробке с окном, через которое видно само устройство. На коробке описан цикл зарядки, но не на русском языке. Дистрибьютор лепит наклейку с русским описанием поверх английского. В комплекте идет инструкция, где имеется русскоязычный раздел, а также коннектор постоянного подключения и провода с зажимами-крокодилами. Цепь постоянного подключения защищена предохранителем 15 А. Для защиты разъема SAE от попадания влаги предусмотрена силиконовая защитная крышка.

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что OPTIMATE 5 ТМ220 start / stop заряжает АКБ с максимальным током 4 А, минимальное остаточное напряжение 2 В, емкость заряжаемых аккумуляторов от 15 до 192 А·ч.

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

Устройство работает в автоматическом режиме и имеет 6 стадий заряда батареи:

1. Восстановление.

Глубоко разряженные батареи заражаются импульсами тока до 4 А.. Включается при напряжении батареи от 2 В.

2. Десульфатация.

Зарядное устройство повышает напряжение до 18В для снижения сульфатация пластин и подготовке батареи к принятию максимальной силы тока.

3. Объемный заряд.

Заряд постоянным током 4 А до тех пор, пока напряжение на клеммах не станет равным 14,2–14,5 В.

4. Оптимизация.

Режим включается после окончании режима заряда и дозаряжает батарею импульсами тока, выравнивая уровень заряда в разных банках АКБ.

5. Тест на удержание заряда.

После окончания зарядки ЗУ анализирует скорость снижения напряжения на клеммах, чтобы понять, держит батарея заряд или нет. Тест длится 30 минут.

6. Обслуживающий заряд.

В течение 30 минут включается поддерживающий заряд напряжением 13,6 В.

Есть ЭКО-режим, при котором устройство переходит в сон с потреблением менее 0,5 Вт.

ЗУ работает с аккумуляторными батареями типа WET, MF, Ca/Ca, AGM и GEL.

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

Заявленная производителем вольтамперная характеристика зарядного устройства OPTIMATE 5 TM220 start / stop.

ОСОБЕННОСТИ РАБОТЫ

При включении зарядного устройства OPTIMATE 5 TM220 start / stop в сеть 220 В кратковременно загораются все индикаторные светодиоды, и устройство переходит в спящий режим. При подключении к клеммам АКБ оно производит тестирование батареи и переходит в режим зарядки в соответствии с результатами теста. Ничего специально выбрать нельзя, поскольку ни одной кнопки на корпусе нет. ЗУ самостоятельно определяет, как заряжать аккумулятор, и действует по своей программе.



РЕЗУЛЬТАТЫ ТЕСТА

Сначала рассмотрим работу зарядного устройства OPTIMATE 5 TM220 start / stop в стандартном режиме, когда напряжение на клеммах заряжаемой батареи выше 12 В. Устройство сразу же подает максимальный ток 4,18 А и постепенно понижает его до уровня 3,8 А, который поддерживает на протяжении часа. При достижении напряжения на аккумуляторе 13,2 В зарядный ток снижается, но незначительно – до 3,5 А и остается на таком уровне до окончания основного цикла заряда. Основной цикл заряда АКБ прекращается при достижении на клеммах напряжения 14,1 В. Отметим, что до 14,0 вольт OPTIMATE 5 TM220 start / stop зарядило батарею за два с половиной часа (2 часа 32 мин.).

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

Самым интересным режимом в работе устройства является режим «добивки», или выравнивания заряда в банках батареи. В этом режиме ток на клеммы подается импульсами длительностью около 3 секунд, при которых напряжение изменяется от 13,6 до 14,75 В. Данный режим работы длился примерно час, и затем устройство перешло к режиму теста саморазряда батареи, который в нашем случае длился около 15 часов.

Максимальное напряжение, до которого OPTIMATE 5 TM220 start / stop заряжало батарею, – 14,3 В.

Во время теста зарядное устройство OPTIMATE 5 TM220 start / stop нагрелось до 56 градусов.

Режим поддержки (хранение АКБ)

После окончания режима теста OPTIMATE 5 TM220 start / stop переходит в режим хранения, во время которого периодически включает и отключает режим подзарядки малым током (раз в 30 минут).

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

Кривая заряда автомобильного зарядного устройства OPTIMATE 5 TM220 start / stop.

Режим глубоко разряженной АКБ

Для тестирования режима работы зарядного устройства OPTIMATE 5 TM220 start / stop с глубоко разряженной батареей мы использовали аккумулятор на клеммах которого напряжение было 7,15 В. После запуска ЗУ провела диагностику и перешло в режим десульфатации. Она стала заряжать батарею импульсамитока, напряжение поднялось до 15,2 В, а потом перешло в режим заряда постоянным током 4 А.

OPTIMATE 5 ТМ220 start / stop – зарядное устройство для автомобильных аккумуляторов, тест

Кривая заряда автомобильного зарядного устройства OPTIMATE 5 TM220 start / stop. Режим глубоко разряженного аккумулятора.

Режим заряда при низкой температуре или АКБ типа AGM

Этот режим не может быть выбран вручную, но он активируется в режиме «добивки» заряда АКБ, когда ЗУ заряжает батарею не постоянным током, а импульсами.



Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов OPTIMATE 5 TM220 start / stop.

РЕЗЮМЕ

ДОСТОИНСТВА

Все заявленные режимы присутствуют в цикле зарядки.

НЕДОСТАТКИ

Не обнаружены.

ОБЩАЯ ОЦЕНКА

Автомобильное зарядное устройство OPTIMATE 5 TM220 start / stop – единственное в нашем тесте полностью подтвердило все заявленные производителем режимы.

Оно работает в режиме десульфатации и делает импульсную «добивку» аккумулятора. При этом – одно из самых быстрых в тесте.

Автомобильное зарядное устройство OPTIMATE 5 TM220 start / stop – несомненный лидер нашего теста.

Расширенные результаты теста OPTIMATE 5 TM220 start / stop.

«СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов, тест

«СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

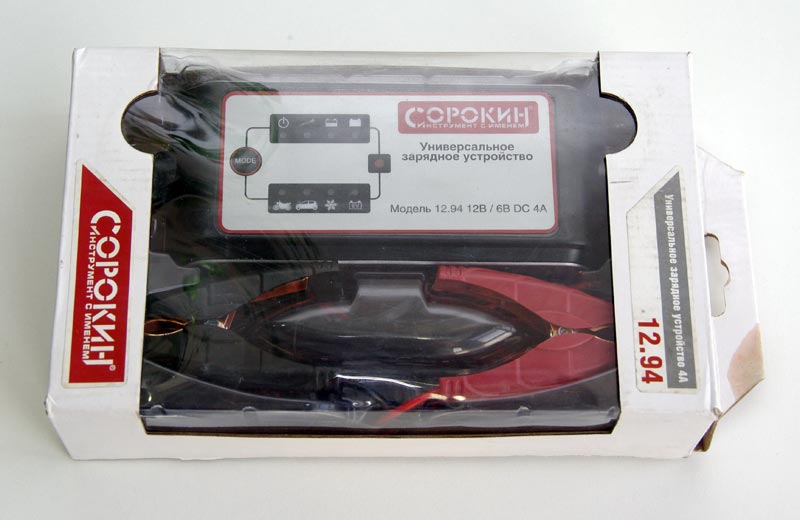

Зарядное устройство «СОРОКИН» 12.94 поставляется в блистерной упаковке с наклеенными логотипами компании и техническими характеристиками. В комплекте идут зажимы типа «крокодил» для подсоединения к клеммам АКБ, коннектор постоянного подключения и разъем для подсоединения к гнезду прикуривателя. За разъем для гнезда прикуривателя можно поставить плюс, а вот за крокодилы – небольшой минус: они тугие, и один из них не до конца закрывался.

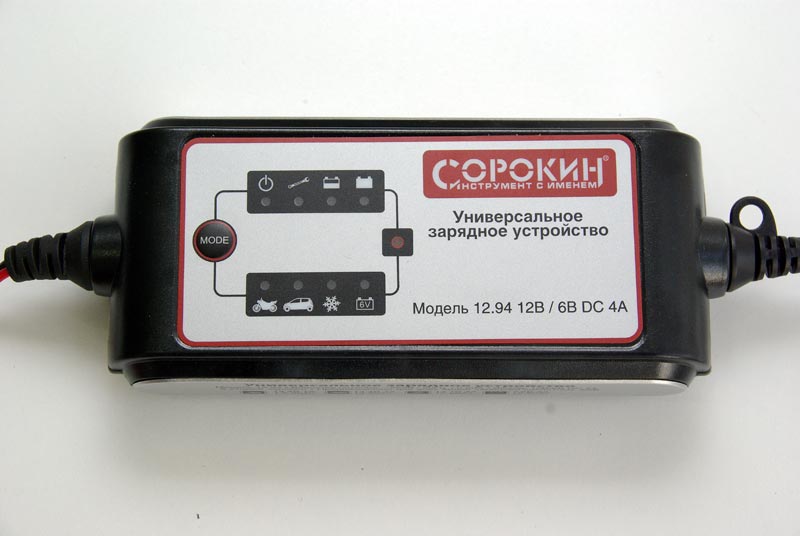

Устройство заключено в пластиковый корпус черного цвета, со светлой наклейкой на передней панели. Провода выходят с обоих торцов корпуса. Также имеется проушина для крепления на стену. Она небольшая и расположена на уплотнительной резинке сетевого провода.



Сам корпус пылевлагозащищенный, согласно инструкции – по классу IP65. Провода, выходящие из корпуса, имеют литые уплотнения, а между половинками корпуса проложен силиконовый уплотнитель.



Тестируем «СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов

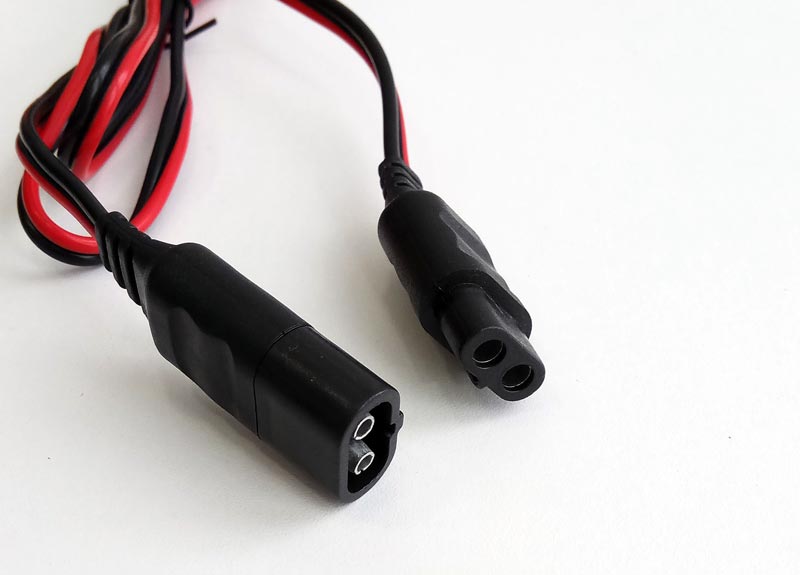

Разъем для подсоединения концевиков имеет ключ, исключающий переполюсовку, и довольно тугой, но резиновых уплотнителей, которые бы полностью препятствовали попаданию в него воды, не имеется.

Коробка, которая нам досталась, была сильно потрепанной, со следами масла (несмотря на то, что получали мы ее в представительстве компании «СОРОКИН»). Но это не самое плохое – хуже то, что на ней приведены противоречивые технические характеристики.

Тестируем «СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов

Так, в ТТХ устройства написано, что емкость заряжаемой батареи должна находиться в пределах 4–80 А·ч, ток – 4 А, а буквально несколькими строками ниже приводится другая информация, что устройство работает с током 8 А и заряжает АКБ емкостью 20–160 А·ч. Это либо сознательное введение в заблуждение покупателя (так как лучшие характеристики выделены пиктограммами), либо наплевательское отношение к информации о собственном продукте. В любом случае это не делает чести компании, девиз которой «СОРОКИН – инструмент с именем». В нашем случае имя оказалось подпорченным машинным маслом и недостоверной информацией о товаре…

Устройство произведено в Китае.

Тестируем «СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что «СОРОКИН» 12.94 заряжает АКБ с максимальным током 4 А, минимальное остаточное напряжение 5–6 В, емкость заряжаемых аккумуляторов 4–80 А·ч.

Устройство работает в автоматическом режиме и имеет 9 стадий заряда батареи:



Стадия 1 ДИАГНОСТИКА – проверяет способность АКБ заряжаться.

Стадия 2. ВОССТАНОВЛЕНИЕ БАТАРЕИ – зарядка малыми токами, индика­тор «ЗАРЯДКА» светится (устройство поддерживает минимальный ток зарядки.

Стадия 3. МЯГКИЙ СТАРТ – зарядка малыми токами с плавным увеличением.

Стадия 4. ПУЛЬСИРУЮЩИЙ РЕЖИМ – АКБ получает импульсы большого тока для восстановления технических свойств батареи, индикатор «ЗАРЯДКА» светится.

Стадия 5. РЕЖИМ ВОССТАНОВЛЕНИЯ – подготовка АКБ к стадии основного заряда, индикатор «ЗАРЯДКА» светится.

Стадия 6. ОСНОВНОЙ ЗАРЯД – заряжает от 20% до 70%, индикатор «ЗАРЯДКА» светится.

Стадия 7. АБСОРБЦИЯ – заряжает от 70% до 95%, индикатор «ЗАРЯДКА» светится (устройство постепенно снижает ток зарядки, исключая перезаряд).

Стадия 8. КОНТРОЛЬ – проверяет способность АКБ удерживать заряд, индикатор «100%» светится (устройство контролирует напряжение АКБ).

Стадия 9. СБЕРЕГАЮЩИЙ РЕЖИМ – заряжает от 95% до 100%, индикатор отключается при 100%-ном заряде, исключает перезаряд).

Заявлено, что в режиме десульфатации напряжение на клеммах 17,0 В.

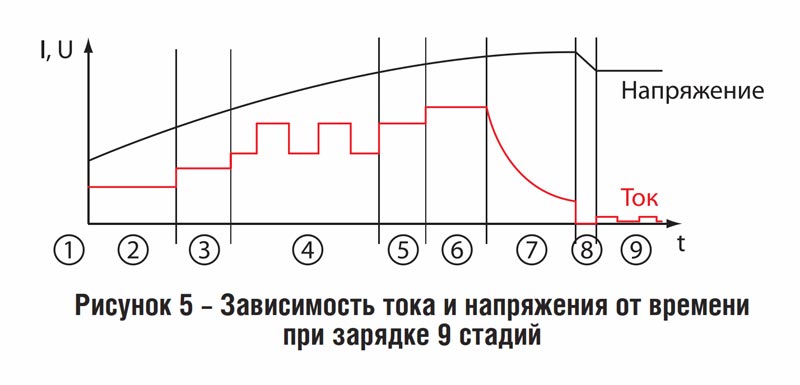

Приводится диаграмма работы устройства.

Максимальное напряжение в режиме зарядки АКБ 14,4 В.

Максимальное напряжение в режиме зимнего хранения 14,7 В.

Тестируем «СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов

Заявленная производителем вольтамперная характеристика зарядного устройства «СОРОКИН» 12.94.



ОСОБЕННОСТИ РАБОТЫ

Для управления зарядным устройством «СОРОКИН» 12.94 на корпусе имеется кнопка выбора режима работы. При подключении либо клемм к аккумулятору, либо сетевого шнура загорается индикатор питания. Выбирать режим работы можно даже если питание 220 В отсутствует. Правда, ничего при этом не включается и заряжаться не может. Это несомненный минус данного устройства.

Для индикации работы устройства имеется блок из девяти светодиодов, расположенных в две линии. Нижняя показывает режим работы, коих четыре: АКБ для мотоциклов 12 В, АКБ для автомобилей 12 В, зимний режим и режим работы с АКБ 6 В. Есть еще режим десульфатации, но выбрать его принудительно нельзя.

Верхняя линейка индикаторов показывает включение питания и режим работы зарядного устройства в процессе зарядки АКБ. При работе с батареей с напряжением ниже 10,5 В включается режим десульфатации, при более высоком напряжении – режим зарядки разряженного аккумулятора и режим полного заряда. Венчает две линейки светодиодов индикатор «Ошибка», который включается при переполюсовке клемм или же при отсутствии контакта с клеммами.

РЕЗУЛЬТАТЫ ТЕСТА

Сначала мы рассмотрим работу зарядного устройства «СОРОКИН» 12.94 в стандартном режиме, когда напряжение на клеммах заряжаемой батареи выше 12 В. Устройство сразу же начинает заряжать его максимальным током в 4,067 А, но подобие значение тока было выдержано не более минуты, после чего упало до 3,71 А и далее его не превышало. При этом видимой зависимости изменения тока от напряжения на клеммах АКБ нам проследить не удалось. Далее зарядное устройство заряжала АКБ ступенчатым током либо 3,71 А, либо 1,05 А. Со временем длительность интервалов работы с низким током заряда увеличивалась на протяжении теста. Мы связали подобную работу устройства со срабатыванием термозащиты электронных компонентов. При росте температуры на плате до определенного значения автоматика принудительно снижала ток, чтобы она имела возможность охладиться. Температура корпуса во время испытаний достигала 64 градусов, это была одна из самых горячих зарядок в нашем тесте.

Тестируем «СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов

За счет того, что средний ток зарядки АКБ был низким, общее время, которое потребовалось на то, чтобы напряжение на клеммах достигло 14, 0 В, составило 4 часа и 4 минуты. Это одно из самых больших значений в нашем тесте.

Когда напряжение на клеммах достигло 13,6 В, зарядное устройство «СОРОКИН» 12.94 начало снижать ток заряда, в конце цикла заряжая батарею током менее 1 А. При достижении на клеммах 14,33 В оно отключилось и перешло в режим хранения.

Во время теста корпус зарядного устройства «СОРОКИН» 12.94 нагрелся до 64 градусов.



Режим поддержки (хранение АКБ)

Работает режим хранения в зарядном устройстве «СОРОКИН» 12.94 следующим образом. Зарядное устройство подзаряжает батарею током 0.7А в течение четырех минут, затем пауза на 1 минута, после чего цикл повторяется.

Тестируем «СОРОКИН» 12.94 – зарядное устройство для автомобильных аккумуляторов

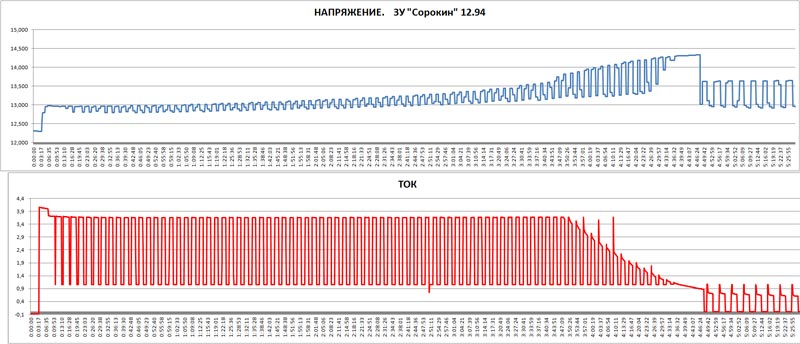

Кривая заряда автомобильного зарядного устройства «СОРОКИН» 12.94.


Режим глубоко разряженной АКБ

Для тестирования режима работы зарядного устройства «СОРОКИН» 12.94 с глубоко разряженной батареей мы использовали аккумулятор, на клеммах которого напряжение было 7,15 В. После включения режима заряда загорелся значок режима десульфатации. При этом ток зарядки был 2,15 А, а напряжение на клеммах 8,17 В. Далее устройство повышало напряжение на клеммах до 11 В, при этом ток стал 4 А. Все это время горел светодиод режима десульфатации. Проработав в таком режиме около 5 минут, ЗУ подняло напряжение на клеммах до 13 В и далее шло уже по кривой, которую мы наблюдали ранее. Индикатор режима десульфатации отключился.



Режим зарядки при низких температурах окружающей среды или АКБ AGM

В этом режиме мы тестировали устройство на батарее заряженной до 14.3В и хотели убедиться, что напряжение доводится до 14,7 В. Устройство «СОРОКИН» 12.94 подтвердило заявленные характеристики и заряжало батарею до требуемого напряжения, затем перешло в режим хранения и контролировало значения напряжения на клеммах. Отметим, что выход на режим 14,7 В был кратковременным буквально на несколько секунд. Провести дозарядку батареи за такое время невозможно.

При отключенном питании от сети 220 В зарядное устройство «СОРОКИН» 12.94 потребляет от аккумулятора ток порядка 84 мА. Это означает, что при продолжительном отключении сети 220 В, зарядное устройство само разрядит АКБ.



Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов «СОРОКИН» 12.94.



РЕЗЮМЕ

ДОСТОИНСТВА

Заряжает до напряжения 14,32 В в основном режиме и 14,7 В в режиме работы при низких температурах окружающей среды.

НЕДОСТАТКИ

Мы не увидели в тесте режима мягкого старта с плавным увеличением силы тока. Устройство сделало нечто подобное на глубоко разряженной батарее, но сила тока была 2 А – это не малый ток заряда.

Пульсирующего режима для восстановления АКБ мы также не увидели. Тем более не было импульсов 17 В, обеспечивающих десульфатацию пластин аккумулятора.

Основной режим заряда идет не постоянным током, а меняющейся силой тока то 4 А, то 1 А. Характер кривой более соответствует заявленному пульсирующему режиму, а не режиму основного заряда.

Режима 8 (проверка работоспособности АКБ удерживать заряд) мы также не увидели.

ОБЩАЯ ОЦЕНКА

В нашей общей оценке мы исходим из сравнения заявленных возможностей с тем, что зарядное устройство показало в тесте. Реальные режимы отличаются от заявленных, и их явно меньше, чем девять.

В целом зарядное устройство «СОРОКИН» 12.94 выполняет свои функции. Оно заряжает батарею до заявленных значений, но делает это непостоянной силой тока, она менятся по какому-то алгоритму, за счет чего длительность зарядки АКБ сильно увеличивается.

Расширенные результаты теста «СОРОКИН» 12.94.



СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

ОСОБЕННОСТИ КОНСТРУКЦИИ

Коробка с зарядным устройством СТЕК MXS 3.8 имеет блистерное окошечко, через которое видна передняя панель аппарата. В коробке помимо устройства находятся коннекторы постоянного подключения с герметично закрывающимся разъемом и разъемы типа крокодил.

Корпус устройства самый компактный в тесте. Он неразборный и защищен от попадания воды и пыли по классу IP65. Провода выходят с обоих торцов аппарата, что увеличивает длину соединительной линии.

На верхней панели видны одна кнопка выбора режима работы и два ряда светодиодов. Верхний ряд из семи индикаторов показывает действующий режим цикла заряда, нижний – из трех индикаторов – служит для выбора режима: первый для зарядки 12 В АКБ емкостью от 1,2 до 14 А·ч, второй для стандартных АКБ с зарядкой до напряжения в 14,4 В и третий для зарядки холодных батарей до напряжения 14,7 В.

СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

Отдельно вынесены еще два индикатора. Один загорается при включении устройства в сеть, второй – при неправильной полюсовке подключенной батареи.

Устройство разработано в Швеции, а производится в Китае.

Дополнительно в коробке присутствуют инструкция на русском языке и пакет для хранения ЗУ.

СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Производителем заявлено, что CTEK MXS 3.8 заряжает АКБ с максимальным током 3,8 А, минимальное остаточное напряжение 2 В, емкость заряжаемых аккумуляторов от 1,2 до 80 А·ч, при профилактической зарядке – до 130 А·ч.



Программа работы зарядного устройства:

1. Ток подается импульсами, происходит восстановление емкости. В этом режиме устройство производит десульфатацию АКБ за счет подачи на ее клеммы импульсов тока напряжением 15,8 В.

2. Стартовый момент – осуществляется проверка способности аккумулятора к принятию заряда. В этом режиме, в инструкции названном Soft Start (плавное включение), ЗУ подает на клеммы напряжение 12,6 В для плавного начала зарядки АКБ.

3. Процесс основной зарядки. В этом режиме производится заряд максимальным током. Длится он, пока уровень заряда не достигнет 80%.

4. Готовность устройства к применению. В инструкции это называется режим абсорбции (поглощения), когда батарея дозаряжается слабым током до 100% заряда.

5. Диагностика батареи – проверка удержания заряда.

6. Поддержка заряда АКБ на максимуме за счет подачи постоянного напряжения на клеммы.

7. Профилактическая зарядка. В этом режиме устройство контролирует напряжение на клеммах и в случае необходимости заряжает батарею.

Зарядное устройство работает с аккумуляторными батареями типа WET, MF, Ca/Ca, AGM и GEL.

СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

Заявленная производителем вольтамперная характеристика зарядного устройства СТЕК MXS 3.8.

РЕЗУЛЬТАТЫ ТЕСТА

Сначала рассмотрим работу зарядного устройства СТЕК MXS 3.8 в стандартном режиме, когда напряжение на клеммах заряжаемой батареи выше 12 В. Устройство начинает цикл заряда максимальным током 3,65 А и поддерживает его значение немногим ниже 3,5 А, пока на клеммах не достигается напряжение 14,0 В. После этого сила тока начинает плавно снижаться, и большую часть времени идет дозарядка током всего 250 мА. Напряжение доводится до 14,33 В. Необходимо отметить, что по скорости зарядки АКБ до 14,0 вольт CTEK MXS 3.8 оказалось одним из самых быстрых в тесте. Ему на это потребовалось 2 часа 14 минут.

При этом нужно отметить, что, судя по характеристике кривой, на конечном режиме заряда батареи ЗУ отслеживает уровень зарядного тока. И только после его снижения до минимальной величины прекращает заряд аккумулятора.

Во время теста зарядное устройство СТЕК MXS 3.8 нагрелось до 65 градусов.

Режим поддержки (хранение АКБ)

После непродолжительного тестирования батареи устройство перешло в режим хранения, при котором поддерживало напряжение на клеммах 13,5 В, чтобы не допустить саморазряда. В таком режиме устройство работает 10 дней, после чего переходит в режим подзарядки АКБ, в котором периодически подзаряжает батарею.

СТЕК MXS 3.8 – зарядное устройство для автомобильных аккумуляторов, тест

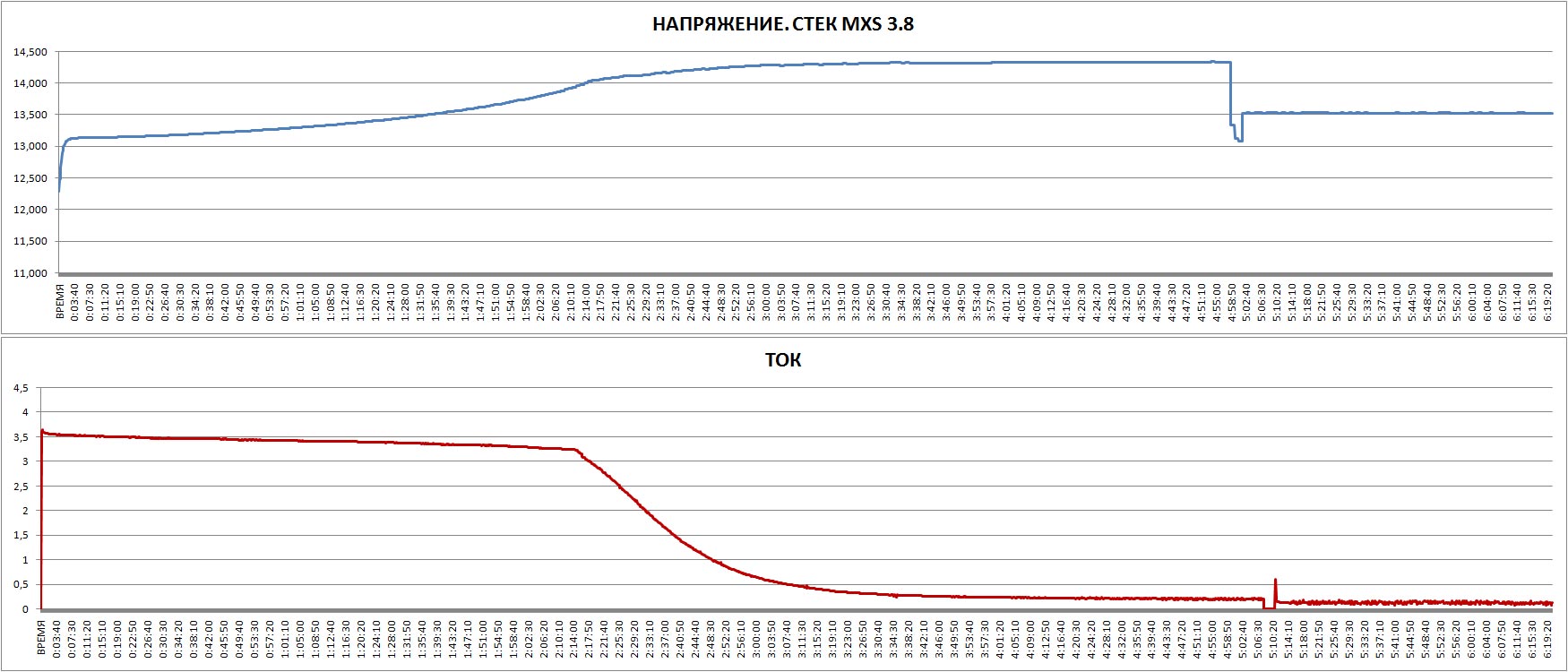

Кривая заряда автомобильного зарядного устройства СТЕК MXS 3.8.

Режим глубоко разряженной АКБ

Для тестирования режима работы зарядного устройства CTEK MXS 3.8 с глубоко разряженной батареей мы использовали аккумулятор, на клеммах которого было напряжение 6,1 В. После включения батареи устройство реализует режим Soft Start, при котором аккумулятор начинает заряжаться малым током 0,8 А и напряжением 9 В. Потом напряжение повышается до 12 В, а ток до 2 А, затем устройство переходит в режим стандартной зарядки током 3,8 А и напряжением 13,13 В, при этом индикатор показывает работу в режиме 3.

Режим десульфатации импульсами 15,8 В зарядное устройство в тесте не продемонстрировало.

Режим заряда при отрицательных температурах или АКБ типа AGM

При включении режима зарядки холодной батареи зарядное устройство СТЕК MXS 3.8 начинает зарядку по стандартному циклу. Потом доводит напряжение на клеммах до 14,65 В и начинает цикл зарядки малым током. Зарядка прекращается, когда АКБ перестает принимать зарядный ток.



Видео обзор результатов теста зарядного устройства для автомобильных аккумуляторов СТЕК MXS 3.8.

РЕЗЮМЕ

ДОСТОИНСТВА

Самое компактное ЗУ в тесте. Быстрый заряд АКБ. Режим поддержания напряжения после окончания цикла зарядки.

НЕДОСТАТКИ

Высокая стоимость. Не обнаружен режим десульфатации сильно разряженного аккумулятора.



ОБЩАЯ ОЦЕНКА

Зарядное устройство CTEK MXS 3.8 неплохо показало себя в тесте, продемонстрировав и быструю зарядку АКБ, и правильные режимы отключения батареи, и зарядку малым током. Единственное, чего мы не обнаружили, – это импульсную десульфатацию (режим 1). Главный же недостаток СТЕК MXS 3.8 – очень высокая стоимость.

Расширенные результаты теста CTEK MXS 3.8.



ВЫВОДЫ ПО ТЕСТУ

1 место

OPTIMATE 5 ТМ220 start / stop

OPTIMATE 5 ТМ220 start / stop

Несомненным лидером нашего теста стало зарядное устройство OPTIMATE 5 ТМ220 start / stop. Оно полностью подтвердило все заявленные характеристики и оказалось единственным из всех зарядных устройств в тесте, которое работает в режимах импульсной зарядки аккумуляторной батареи. Также оно оказалось единственным ЗУ, продемонстрировавшим работу режима десульфатации батареи.



2 место

Battery Service Universal PL-C004P

Battery Service Universal PL-C004P

Следующий призер – Battery Service Universal PL-C004P. Это самое быстрое зарядное устройство из протестированных, но что более важно: оно прекращает цикл зарядки батареи, когда значение напряжения на ее клеммах достигает 14,56 В. Это означает, что она полностью заряжает АКБ. Плюс к этому нужно отметить, что в режиме хранения поддерживается постоянное напряжение на клеммах батареи, что исключает эффект саморазряда.



3 место

СТЕК MXS 3,8

СТЕК MXS 3,8

На третье место мы ставим СТЕК MXS 3,8 только потому, что оно работает на самом деле хорошо: АКБ заряжается быстро, а реальная работа ЗУ подтверждает заявленные характеристики. Единственное, к чему у нас были вопросы, – к режиму десульфатации (мы так и не смогли увидеть и понять, как он работает в этом ЗУ). Но главная ахиллесова пята СТЕК MXS 3,8 – высокая стоимость устройства.



4 место

Bosch C3

Bosch C3

Зарядное устройство Bosch C3 занимает почетное четвертое место. Оно подтвердило заявленную зарядную кривую и выдает ровно столько, сколько обещано в инструкции. По сравнению с другими зарядными устройствами в тесте у него самое продолжительное время зарядки аккумуляторной батареи.



5 место

HYUNDAI HY 400

HYUNDAI HY 400

С зарядным устройством HYUNDAI HY 400 злую шутку сыграло желание заявить побольше неподтвержденных функций. Если бы производитель был скромнее в своих обещаниях, HYUNDAI HY 400 вполне могло бы претендовать на третье место. Оно неплохо выполняет свое основное предназначение – быстро заряжает АКБ. Единственный минус – окончание цикла заряда при напряжении 14,12 В.



6 место

«СОРОКИН» 12.94

«СОРОКИН» 12.94

Зарядное устройство «СОРОКИН» 12.94 показало в тесте, мягко говоря, странную зарядную кривую, и за счет невысокого значения среднего тока имеет самое продолжительное время зарядки АКБ. Также мы не смогли увидеть все режимы, завяленные производителем.



7 место

Berkut Smart Power SP-4N

Berkut Smart Power SP-4N

Зарядное устройство Berkut Smart Power SP-4N замыкает наш список. Работало оно аналогично ЗУ «СОРОКИН» 12.94, но при работе с глубоко разряженной батареей давало странные выбросы тока.



Необходимо отметить, что зарядное устройство «СОРОКИН» 12.94 аналогично другим присутствующим на рынке зарядным устройствам по конструкции и режимам работы. Его аналогами являются Agressor AGR/SBC-040 Brick и FUBAG Micro 80/12, . Так что кривая заряда и поведение у них должны быть практически идентичными.

Сводные диаграммы результатов теста зарядных устройств

Диаграмма времени зарядки автомобильного аккумулятора до 14,0 В. Быстрее всех АКБ зарядило  зарядного устройства - Battery Service Universal PL-C004P, а дольше всех работало - Bosch C3.

Диаграмма времени зарядки автомобильного аккумулятора до 14,0 В. Быстрее всех АКБ зарядило  зарядного устройства - Battery Service Universal PL-C004P, а дольше всех работало - Bosch C3.

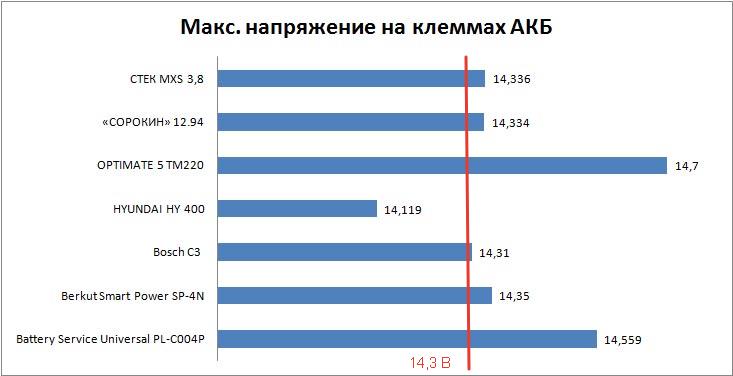

Диаграмма максимального напряжения при котором зарядное устройство  прекратило цикл заряда АКБ.

Диаграмма максимального напряжения при котором зарядное устройство  прекратило цикл заряда АКБ. Отметим, что по рекомендациям производителей стандартные свинцово-кислотные аккумуляторы считаются полностью заряженными если напряжение на клеммах достигло 14,3 В. Если зарядку батареи прервать раньше, то она останется не полностью заряженной. Отметим, что OPTIMATE 5 TM220 start / stop на завершающем этапе цикла заряда АКБ заряжает ее импульсами напряжения.

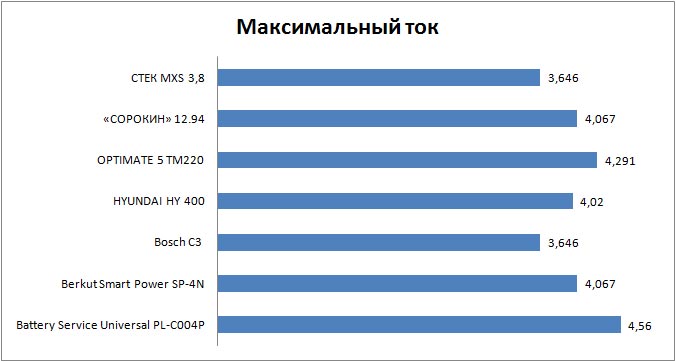

Диаграмма сравнения максимально зарядного тока  протестированных устройств.

Диаграмма сравнения максимально зарядного тока  протестированных устройств.


Отзывы и комментарии

2019.01.12 20:21:00

Я жабу задушил еще полтора года назад, сначала остановился на Optimate 5, потом поменял его на Optimate 7 Select, думаю самый продвинутый прибор из семейства Optimate, востановил кучу аккумов, и ни на секунду не жалею о выборе! Всем успехов!

2018.09.24 12:31:36

Есть более доступные по цене зарядные устройства. Например AURORA SPRINT 6 и Wester СВ10 стоимостью 3 тыс. рублей. В этих автоматических приборах есть практически все режимы. Желательно было бы сравнить OPTIMATE 5 ТМ220 с ними.

2018.01.23 12:56:28

А если сравнивать Optimate 5 start/stop с Optimate 6? Что выбрать ?

2018.01.08 17:16:53

Статья помогла наконец задушить жабу и выбрать себе Optimate. Хотя дороговат, конечно.

2018.01.02 11:29:59

Наверно имело бы смысл обратить еще взор на цену приборов,на текущий момент цена OPTIMATE 5 ТМ220 start / stop примерно равна Battery Service Expert PL-C010P.Все-таки,КМК,такие вещи больше покупают в большей степени исходя из бюджета.



Добавить комментарий

Если у Вас возникли проблемы с распознаванием текста, кликните на него и попробуйте еще раз
Введите код, изображенный на картинке
с соблюдением регистра

Статьи по теме
Картинка


Тестируем пуско-зарядное устройство BERKUT Smart Power SP-4500

Автомобильные пуско-зарядные устройства на Li-Po аккумуляторах новый класс техники. Они нужны, чтобы запустить автомобиль при севшей батарее и заряжать мобильные устройства. Тестируем новинку BERKUT Smart Power SP-4500.

Картинка


Bosch получил награду от BMW

Специальный приз от BMW за инновационное партнерство и выдающиеся технические достижения достался компании Bosch.

Картинка


Bosch строит завод в Самаре

Заложен первый камень в новом заводе Bosch по производству автокомпонентов, который будет находиться в Самаре.

Картинка


Bosch представил новый онлайн-каталог

Bosch запустил онлайн-каталог для подбора щеток стеклоочистителей.

Картинка


Компания Hyundai объявила российские цены на заднеприводное купе Genesis

В России новинка пока будет доступна только с двухлитровым бензиновым турбомотором мощностью 213 лошадиных сил (302 Нм) и с шестиступенчатой механической или пятиступенчатой автоматической коробкой передач.

Картинка


Продажи Hyundai Solaris ставят рекорды

Корейский автопроизводитель объявил о том, что Hyundai Solaris преодолел рубеж в 300 тысяч проданных автомобилей. Такой результат был достигнут за 33 месяца продаж.

Компания «Хендэ Мотор СНГ» подвела итоги

Компания «Хендэ Мотор СНГ», эксклюзивный дистрибьютор автомобилей Hyundai на территории РФ, подвела итоги первого полугодия 2019 года.

Бюджетные комбо. Лето 2019.

Представляем подборку тестов бюджетных комбинированных видеорегистраторов. В него вошли модели: Subini GR-H9 PLUS, Stonelock Aco, Intego Magnum 2.0, Subini XT-5, Playme Omega и INTEGO VX-685MR.

Тест автоматических зарядок для АКБ током 8-10А

В обзоре сравниваются десять зарядных устройств с выходным током 8-10 А. Приводятся зарядные кривые для разных режимов работа. Модели: CTEK MXS10, Optimate 7 Select TM250, Battery Service Expert PL-C010P, Roadweller RW-CRG-03, «Агрессор» AGR/SBC-080 Brick, «Сорокин» 12.98, FUBAG Micro 160/12, «ВЫМПЕЛ-37», «Автоэлектрика» Т-1051, Bosch C7.

Тест-драйв LexusES250: вызов как стиль жизни

На тест-драйве «Автодел» седан Lexus ES250. Модель проделала долгий путь от «Камри для богатых», став совершенно самостоятельным автомобилем. Посмотрим на него поближе.

Тест-драйв KIA Ceed SW: когда дорога в кайф

Универсалов на нашем рынке немного, и каждый новый покупатели встречают «на ура»: кроссоверы хороши, но Россия велика и не везде требуется повышенная проходимость. Зато возможность ехать как в седане и при этом возить разнообразные велосипеды, коляски, сноуборды – мечта многих. Вот и мы решили пересесть на универсал и посмотреть на новый KIA ceed SW в топовой комплектации.

Pandora Charger – зарядное устройство для автомобиля, источник питания, тест

Представляем необычное устройство Pandora Charger – это мощный источник питания 25 А для автомобиля и универсальное зарядное устройство с асимметричным режимом работы.

Необычные факты о свечах зажигания NGK

В сети можно найти сотни статей о необычных моделях автомобилей, о мощных двигателях и о кастомных решениях для тюнинга. А ведь автомобиль — это не только силовой агрегат и красивые диски, в нем важна каждая деталь.

Снимаем наклейку «Ш» правильно!

Рассказываем, как удалить наклейку «Ш» (шипы) без шума и пыли, точнее без клея и грызи на стекле.

Рекомендации по эксплуатации и замене приводного ремня

Как часто нужно менять клиновый/поликлиновый ремень и как выбрать подходящую замену? Какие современные технологии ремней используются в компонентах Bosch? Рекомендации дают специалисты сети Бош Авто Сервис.
