31.10.2008

Как устроены и какими бывают современные двигатели (моторы) для автмобилей

В нашей же стране ДВС был «изобретен» только в 80-х годах XIX века, именно в это время наш соотечественник Костович работал над конструкцией бензинового карбюраторного двигателя.

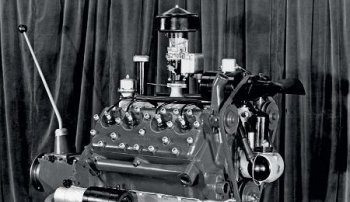

КАК ВСЕ НАЧИНАЛОСЬ


В этом году автомобильный двигатель внутреннего сгорания будет праздновать свой 147-й день рождения, так как в далеком 1860 году, когда по всему миру «царствовали» конные экипажи, гражданин Франции механик Э. Ленуар сконструировал первый рабочий газовый двигатель. Этот мотор был достаточно капризен и несовершенен, что, в принципе, не странно. Через долгих 6 лет достаточно хорошо известный изобретатель Н. Отто предложил миру свою, довольно совершенную по тем временам конструкцию 4-тактного газового двигателя. Прообразом же двигателя внутреннего сгорания послужила в первую очередь паровая машина, так как единственное принципиальное отличие — отсутствие достаточно громоздкой паро-котельной установки. С «потерей» парового агрегата в процессе эволюции ДВС приобрел свои плюсы: значительно больший КПД, меньшую массу и размеры. Были также и минусы — двигатель требовал более качественного и технологичного топлива, так как работать на дровах он уже отказывался.


В нашей же стране автомобильный двигатель внутреннего сгорания был «изобретен» только в 80-х годах XIX века, именно в это время наш соотечественник О. С. Костович работал над конструкцией бензинового карбюраторного двигателя. Дальнейшее же развитие двигателя внутреннего сгорания связано в первую очередь с именем немецкого инженера Рудольфа Дизеля, так как в 1897 году именно он предложил использовать сжатие для воспламенения топлива. Это было рождением двигателей, работающих на тяжелом топливе, — дизельных двигателей.


Дальнейшее развитие поршневых двигателей внутреннего сгорания шло семимильными шагами. В конструкции моторов менялось многое, но неизменна оставалась лишь его суть. К чему привела эта эволюция ДВС, попробуем разобраться в нашем материале.

Двигатель (мотор) на автомобиле в наши дни

Время, прошедшее со времени сотворения первого двигателя внутреннего сгорания (мотора), безусловно, повлияло и на концепцию создания современного поршневого автомобильного двигателя. Девиз автомобильного двигателя (мотора) наших дней — больше мощность, меньше расход. Казалось бы, эти два понятия противостоят друг другу, но, оказывается, это не так. И для того, чтобы это подтвердить, двигателисты различных автомобильных компаний не спят ночами, придумывая различные системы, позволяющие поднять КПД двигателя до предела.

Для того чтобы понять, в каком направлении в дальнейшем будет развиваться двигателестроение, необходимо уяснить, какие препятствия стоят на пути создания двигателей (моторов). А препятствия следующие: механические потери, неполное использование энергии сгорания топлива, вопросы, связанные с экономичностью, высокая себестоимость современных двигателей и систем управления, увеличение массы мотора, улучшение характеристик двигателя.

Начнем по порядку. Механические потери в современных двигателях можно снизить несколькими способами.

Во-первых, значительно ужесточить допуски на изготовление деталей двигателей (моторов).

Во-вторых, необходимо уменьшить инерционность кривошипно-шатунной системы, то есть необходимо максимальное облегчение поршней, шатунов, коленчатого и распределительного вала, а также маховика. Недаром в современных моторах (двигателях) используются поршни с короткой «юбкой», изготовленные на основе алюминиевых сплавов. Причем для их производства используются две технологии. По первой технологии изготавливаются поршни для невысоко форсированных двигателей — их производят различными методами литья. По второй технологии изготавливаются поршни для форсированных двигателей — методом объемной штамповки (или, проще говоря, ковкой). Распределительные валы изготавливаются пустотелыми по следующей технологии: на охлажденную в жидком азоте трубчатую заготовку вала насаживаются отдельно изготовленные кулачки. Маховик делают максимально легким, чтобы не утруждать двигатель вращением лишней массы, да и отклик на нажатие педали газа при этом сократится.

В-третьих, необходимо упомянуть современные моторные масла с низкой вязкостью, которые тоже делают небольшой вклад в копилку увеличения КПД, так как снижаются потери на трение, как при перекачке по масляным каналам, так и внутри самого масла.

В-четвертых, расширить применение различных антифрикционных покрытий, способных значительно уменьшить силу трения, а также использование деталей, изготовленных на основе соединений нитрида и карбида кремния, то есть керамики.

Следующий оглашенный нами вопрос был посвящен экономичности современных двигателей (моторов). Здесь используются различные концепции минимализации расхода топлива двигателем, просто одни пытаются «выжать» все из бензиновых двигателей, вторые делают ставку на дизельные моторы, ну а третьи строят гибридные силовые установки. Кто окажется прав, увидим в ближайшем будущем.

Но дело в том, что вне зависимости от того, кто какой концепции придерживается, все используют практически одинаковые технологические наработки. Сегодня, например, невозможно увидеть современный двигатель (мотор) с двумя клапанами на цилиндр. «Почему?» — спросите вы. Да потому, что применение многоклапанного (от 3 до 5 клапанов на цилиндр) газораспределения позволяет снизить насосные потери и увеличить мощность и экономичность двигателя. За примером далеко ходить не надо: попробуйте закрыть одну ноздрю и пробежать метров 300, а потом повторить эксперимент без наложенных ранее ограничений. Почувствовали разницу? То же самое происходит и с двигателем. Кстати говоря, стоит вспомнить наш автопром, а именно 4‑цилиндровые 8‑ и 16‑клапанные двигатели АвтоВАЗа: при одинаковом объеме 1,5 литра один из них выдавал 78 л. с., а другой — 92.

Кроме многоклапанного газораспределения в двигателе (моторе) применяются фазовращатели на газораспределительных валах, с помощью них осуществляется постоянная регулировка фаз впуска и выпуска. Особенно в этой области преуспели немецкие и японские инженеры. Например, система VANOS от BMW, которая впервые появилась на моторе серии М50 в 1992 году и позволяла регулировать фазы открытия и закрытия только впускных клапанов. Через некоторое время появилась система BI-VANOS, которая заведовала уже как впускными, так и выпускными клапанами. Работа этих систем сводится к следующему. На малых оборотах двигателя (мотора) фазовращатели смещают момент открытия впускного клапана в более поздний период, что обеспечивает топливную экономичность и повышает крутящий момент. При средних оборотах двигателя клапаны открываются чуть раньше, это позволяет увеличить крутящий момент и значительно снизить выбросы вредных веществ в атмосферу. На высоких же оборотах двигателя (мотора) впускные клапаны открываются с небольшим опозданием, благодаря чему значительно увеличивается мощность в зоне максимальных оборотов, так как в цилиндре создается большее разряжение, а значит, и воздуха в цилиндры попадает значительно больше. Интересно и то, что совсем недавно, впервые в мире, на автомобилях LEXUS появились фазовращатели с электроприводом, которые позволяют регулировать фазы газораспределения практически с нулевых оборотов двигателя, что в принципе невозможно для фазовращателей с гидроприводом.

СМЕЩАЕМ ФАЗЫ

Необходимо отдельно упомянуть системы регулирования величины подъема клапанов (Honda i-VTEC, BMW Valvotronic, Porsche VarioCam Plus), благодаря которым значительно улучшаются как характеристики двигателя, так и топливная экономичность. Для примера рассмотрим знаменитую систему Valvetronic от компании BMW. Разрабатывая эту системы, инженеры решили кардинально отказаться от дроссельной заслонки, хотя в процессе доводки ее все-таки оставили, она стала служить для диагностики системы Valvetronic и находится постоянно в открытом положении. Стоит напомнить, что при управлении процессом подачи воздушной смеси с помощью дросселя возникают значительные аэродинамические сопротивления и завихрения, особенно при неполном открытии заслонки. Регулирование количества воздушной смеси в системе Valvetronic должно было происходить за счет изменения величины подъема клапанов, то есть сам клапан при этом выполнял функцию дроссельной заслонки. Для этого был разработан специальный механизм, позволявший регулировать подъем клапана в пределах от 0 до 10 мм. Идея системы состоит в следующем. Распредвал заведует открытием клапана не на прямую, а через специальный рычаг, который может менять свое положение в пространстве, тем самым изменяя величину перемещения коромысла, которое непосредственно воздействует на клапан. Регулировка рычага осуществляется с помощью червячной передачи и электромотора, а всем этим процессом заведует компьютер. Применение этой системы привело к тому, что на малых оборотах снизилось потребление топлива, а на больших возросла мощность, так как значительно увеличилась скорость заполнения цилиндров топливно-воздушной смесью. При этом значительно уменьшилось время отклика на педаль акселератора. Но у двигателей, оснащенных этой системой, появился небольшой недостаток — отсутствие разряжения во впускном коллекторе, которое необходимо для работы вакуумного усилителя тормозов. Проблема была решена следующим образом: немецкие инженеры взяли и поставили отдельный насос, который создавал необходимое разряжение.

ДОЛОЙ ПОЛОВИНУ ЦИЛИНДРОВ в двигателе (моторе)!

Кроме таких высокотехнологичных мер, как электропривод помпы, отключаемый генератор, электроусилитель руля, применяемых для увеличения экономичности двигателей, используются также и другие, более радикальные способы. Например, отключение части цилиндров на холостом ходу или в режимах частичных нагрузок у многоцилиндровых двигателей. Причем до недавнего времени этими системами пользовались в основном американские конструкторы, взять хотя бы систему отключения цилиндров Displacement-on-Demand («рабочий объем по требованию») от компании General Motor. Замысел системы достаточно прост: по достижении двигателем рабочей температуры электроника начинает опрашивать различные датчики, и если она обнаруживает, что мотор работает в режиме частичной нагрузки, то прекращает подачу топлива в половину цилиндров, то есть в 4. Причем цилиндры отключаются по диагонали, чтобы в двигателе не возникли вибрации. Максимальный достигнутый эффект экономии топлива составил 25% от номинального, и это достаточно неплохой результат. Похожую систему представила и компания Honda, показав общественности новый 3,4‑литровый 6‑цилиндровый двигатель, в котором при спокойном перемещении в пространстве будут отключены 3 цилиндра.

Повысить экономичность и КПД двигателя (мотора) можно также с помощью более совершенной системы зажигания. Достаточно вспомнить знаменитые моторы (двигатели) с системой Twin Spark от Alfa-Romeo, где использованы две свечи на цилиндр. Эта система, как, в принципе, и многое другое, перекочевала в автомобильное двигателестроение с авиационных двигателей еще в 20‑е годы прошлого столетия. Вторая свеча зажигания позволила обеспечить более полное сгорание топлива, отчего увеличился КПД, да плюс ко всему прочему снизилось потребление топлива и увеличилась детонационная стойкость. Недаром в 12‑цилиндровом турбированном двигателе от Mersedes, где вопрос детонации стоит наиболее остро, применена система зажигания с двумя свечами на цилиндр.

Невозможно не упомянуть в нашем разговоре о современных веяниях двигателестроения: непосредственном впрыске топлива в цилиндры двигателя. Идея подавать топливо непосредственно в цилиндры достаточно не нова, впервые ее воплотили в жизнь инженеры компании Robert Bosch еще в 30‑х годах XX века при конструировании авиационных двигателей, причем управление системой было механическим. Долгое время система непосредственного впрыска топлива не находила должного применения, хотя периодически появлялись автомобили, оснащенные ею. Вспомнить хотя бы легендарный Mercedes-Benz 300SL 1954 года, ведь он был оснащен механическим впрыском от фирмы Bosch. Свое второе рождение система непосредственного впрыска пережила в начале 90‑х годов прошлого века, когда стали появляться достаточно надежные и современные электронные системы управления.

Большой шаг в развитие и внедрение этих систем сделала компания Mitsubishi со своими двигателями GDI. Уникальность этого двигателя была в том, что он мог работать на сверхобедненной топливовоздушной смеси, в которой соотношение бензина к воздуху по массе достигало 40:1, это при том, что идеальное соотношение 14,7:1. То есть настолько обедненная смесь вообще не должна была гореть, но благодаря специальной форме поршня и узконаправленного факела распыла смесь с идеальным стехиометрическим составом попадала прямо на свечу зажигания, хотя по всему объему цилиндра была очень бедной. В данном двигателе было организовано три режима работы системы.

Первый — впрыск топлива происходил на тактах впуска и сжатия, этот режим был необходим для увеличения крутящего момента на малых оборотах двигателя.

Второй — впрыск в момент впуска, этот режим применялся для достижения двигателем максимальной мощности.

Третий режим — режим впрыска обедненной смеси на такте сжатия применялся для увеличения топливной экономичности на режимах малой нагрузки и холостого хода.

Отдельно стоит сказать о том, что впрыск бензина непосредственно в камеру сгорания позволяет повысить детонационную стойкость двигателя, так как при испарении бензин забирает часть тепла у нагретого в цилиндре воздуха. Этот фактор позволяет повысить степень сжатия и, соответственно, еще больше уменьшить расход топлива. При всех своих преимуществах, а именно увеличении мощности, топливной экономичности и уменьшении выбросов вредных веществ, двигатель получился достаточно дорогим, так как в нем применялись высокотехнологичные компоненты. Например, топливный насос высокого давления, развивавший 50 бар (в последних разработках давление достигает 200 бар), а педаль газа не имела прямой связи с дроссельной заслонкой. Была также применена оригинальная головка блока цилиндра, в которой впускные каналы сделаны прямыми по вертикали. С того времени как стал выпускаться этот двигатель, прошло уже более 10 лет, и сейчас практически все производители примерили непосредственный впрыск для своих двигателей.

Сегодня специалисты в области двигателестроения заняты не только вопросами улучшения топливной экономичности и КПД поршневого двигателя, их особенно волнует вопрос резкого «утолщения» мотора, нашпигованного различными электронно-механическими системами. В эпоху карбюраторного двигателя было все намного проще, блок цилиндров изготавливался из достаточно тяжелого, но прочного специального серого чугуна. Кстати говоря, применение этого вида материала не случайно, ведь колебания, возникшие в сером чугуне, гасятся примерно в 10 раз быстрее, чем в стали. Головка отливалась из сплава на основе алюминия, и все было хорошо. Сейчас же борьба идет за каждый грамм лишнего веса. Вспомнить хотя бы биметаллический блок цилиндров 3‑литрового 6‑цилиндрового двигателя от BMW. Внутренняя, более нагруженная часть блока цилиндров до рубашки охлаждения выполнена из алюминиевого сплава с большим содержанием кремния. А наружная часть, менее нагруженная, сделана из магниевого. Технология получения такого блока цилиндров очень сложна, а экономия массы составляет примерно 10 кг по сравнению с цельноалюминиевым блоком. Конечно, можно подумать, что это только маркетинговый шаг, направленный на повышение реноме марки, но это не совсем так. Потому что, если нам удастся «сбросить» с одной детали несколько килограммов или даже граммов, то в совокупности мы получим огромный выигрыш по массе. Надо сказать, что во время внедрения алюминия в двигателестроение инженеры столкнулись с проблемой малой износостойкости крылатого металла. Поэтому впоследствии были разработаны специальные покрытия, предохраняющие зеркало цилиндра от износа. Одним из таких покрытий был широко известный «Никасил» — соединение жаростойкого никеля с износостойким карбидом кремния, он пришел в массовое автомобилестроение из мира королевских гонок. Кроме снижения массы автомобильные компании пытаются снизить расходы, связанные с разработкой и производством двигателей. Поэтому сегодня достаточно часто можно наблюдать сотрудничество крупных автомобильных компаний при конструировании моторов.

НЕДАЛЕКОЕ БУДУЩЕЕ автомобильных двигателей (моторов)

То, что произойдет в мире двигателестроения в ближайшие 10 лет, предсказать достаточно сложно, но определить генеральные линии развития все-таки можно. Самое главное направление удара — это гибридизация, причем пока акцент, надо сказать, ставится на бензино-электрический тандем, хотя дизельно-электрическое сотрудничество, на наш взгляд, более оправданно, особенно если главной целью является экономия топлива, а не маркетинговые хитрости. «Игры» с водородом, скорее всего, прекратятся, так как выгода от автомобилей, оснащенных двигателями на сверхлегком топливе, достаточно туманна. Необходимо сначала получить водород, а из водорода уже с помощью дорогущих топливных элементов — электричество.

Скорее всего, достаточно скоро будет представлен двигатель, оснащенный гидравлическим или электромагнитным приводом клапанов. Это новшество позволит отказаться сразу от двух систем: регулировки фаз газораспределения и величины подъема клапанов. Да и КПД от этого нововведения тоже подрастет, так как не нужно будет приводить во вращательное движение массивные элементы системы газораспределения. Хотелось бы наконец увидеть и серийный двигатель, оснащенный системой регулировки степени сжатия, теоретически он должен стать очень экономичным.

Дальнейшее развитие получат и маленькие «злые» моторчики, оснащенные турбонаддувом, так как соотношение лошадиных сил и крутящего момента к единице массы у них достаточно велико. К выхлопной трубе, кстати говоря, может переехать и генератор, так как энергия выхлопных газов имеет большую величину, а практически не используется. Говоря о двигателях, не стоит забывать дизельные моторы, они, скорее всего, и получат численное превосходство в будущем, потому что уже сегодня в Европе продается больше дизельных автомобилей, чем бензиновых, но о них мы поговорим попозже.

Тюнинг двигателя - увеличение мощности и крутящего момента

Тюнинг двигателя ВАЗ-2110



Максим УТЕШЕВ
