09.09.2014

Тестируем светодиодные лампы для фар и линзованный ксенон

Сравнительный тест освещенности дороги штанного галогенного света, линзованного ксенона Xenite L-03 и светодиодных ламп.

В осенне-зимний период световой день становится короче, ночи длиннее, и время, проведенное в дороге при свете фар, постепенно увеличивается. И как иногда хочется на темной дороге прибавить еще чуть-чуть яркости своим фарам, увеличить область светового пятна и освещенность полотна дороги. Среди производителей фар головного света и лампочек к ним борьба идет за каждую частичку светового потока. Дополнительные «свечи» должны светить в строго определенном направлении – вниз и на дорогу, и ни в коем случае не в глаза встречному водителю.

При этом водитель, один раз купив машину, практически уже не может изменить качество работы его фар. Какой на заводе свет установили – с тем и приходится ездить. Максимум, что подвластно автолюбителю, – замена лампочек. Понимая это, производители ламп заманивают водителей заявлениями о том, что их лампы светят на 50%, 70%, а то и 100% ярче, чем обычные галогенки. Тесты показывают, что эти цифры являются маркетинговыми уловками. Замена штатных лампочек на источники с повышенной светоотдачей не сможет дать прироста света в два раза, но увеличение светового потока все равно будет заметно.

Как же сделать свет действительно ярче? Ответ лежит на поверхности, и на него давно уже ответили автопроизводители. Необходимо сменить источник света: отказаться от ламп накаливания в пользу газоразрядных ламп, в простонародье именуемых ксеноном. Обратите внимание: во всех автомобилях класса премиум светит именно ксенон.

Но не стоит думать, что мы агитируем за то, чтобы установить ксеноновые лампы просто вместо галогенок. Подобная доработка фар, именуемая в народе «колхозный ксенон», светит куда угодно, только не на дорогу. Мы предлагаем посмотреть на более правильный и интересный вариант. Сейчас в продаже появились блоки линзованного ксенона. Это блок, состоящий из газоразрядной лампы, отражателя и проекционной фары. Причем эту фару предлагается устанавливать непосредственно в блок-фару автомобиля. О том, как это сделать самостоятельно, рассказано в другой нашей статье, а здесь мы будем сравнивать полученный результат.



Дополнительные измерения

Сейчас стало модным устанавливать во все возможные места машины светодиоды. Некоторые китайские умельцы предлагают ставить их даже вместо ламп головного света. Раз предлагают – мы попробуем и измерим, хорошо ли они светят.



Как мы тестировали



При подготовке теста автомобиль выставлялся на ровную сухую асфальтированную поверхность. По ровной линии от правой фары через 10 метров были расставлены сигнальные конусы.

Чтобы оценить работу оптики автомобиля, проводилось измерение освещенности дорожного покрытия.

Сравнительный тест штатных галогенных ламп и светодиодных ламп проходил в один день, далее тестовый автомобиль уходил на установку линзованного ксенона. После настройки фар проводился второй цикл измерений – уже новых фар с ксеноновым светом.



Результаты теста

Сравнение светового пятна от разных источников света. Слева - штатный свет, галогенные лампы накаливания, по центру – светодиодные лампы установленные в штатную оптику, справа – линзованный ксенон Xenite L-03 врезанный в штатную блок фару.

Тестируем светодиодные лампы для фар и линзованный ксенон

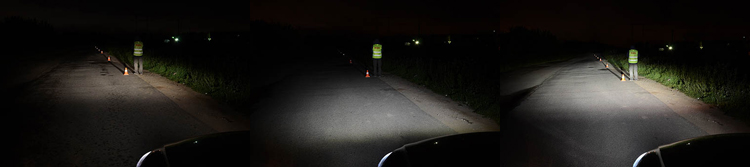

Пешеход располагается на расстоянии 10 метров от бампера автомобиля.

Тестируем светодиодные лампы для фар и линзованный ксенон

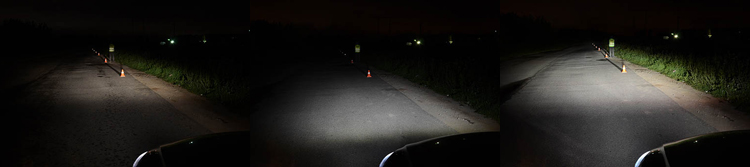

Пешеход располагается на расстоянии 20 метров от бампера автомобиля.

Тестируем светодиодные лампы для фар и линзованный ксенон

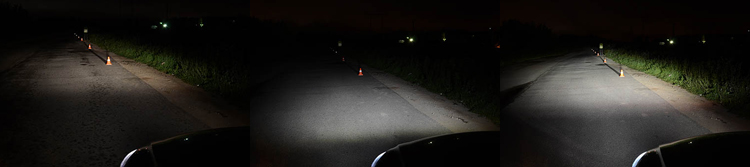

Пешеход располагается на расстоянии 30 метров от бампера автомобиля.

Хуже всех оказались светодиодные лампы. Несмотря на то, что визуально световое пятно кажется ярким, оно значительно сократилось даже по сравнению со штатным светом. Ни о какой прибавке в освещенности от этих ламп говорить не приходится. Световое пятно при установке светодиодов резко сократилась, его дальняя граница оказалась на расстоянии всего 10 метров, в то время как у штатного света это 25 метров, а у линзованного ксенона – 30 метров.

Линзованный ксенон порадовал своей работой. Визуальные границы светового пятна заметно увеличились, возросла и освещенность обочины дороги. При этом нет полной засветки переднего пространства, как это происходит при замене лампы накаливания на газоразрядную, а есть четко очерченная граница светового пятна, как того требуют правила.

Оценка ослепления встречных водителей от фар с линзованным ксеноном показала, что он не превышает уровень ослепления от штатных ламп накаливания.

Для сравнения приводим фотографии светового пятна с пешеходом на обочине на различном расстоянии от автомобиля. Расстояние между сигнальными конусами 10 метров.

Отдельно по цифрам.

Если заглянуть в таблицу, то видно, что светодиодные лампы в среднем в десять и более раз уступают по яркости штанным лампам накаливания. Если мы говорим, про линзованный ксенон то измерения показали, что он в среднем на 30% процентов ярче чем штатный свет.

Таблица освещенности у поверхности земли

Расстояние до бампера, м

Освещенность, лк


Штатные галогенки

Линзованй ксенон

Светодиоды

10

179

240

19,5

20

54,4

63

4,5

30

21,5

24

1,9

40

12,6

17,4

1,1

50

7,8

10,7

0,7

60

5

7,6

0,51

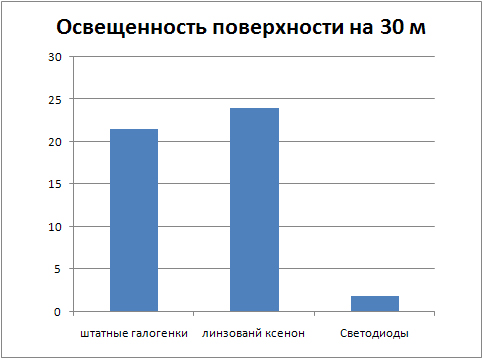

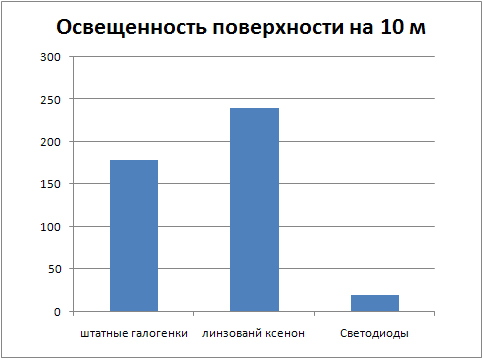

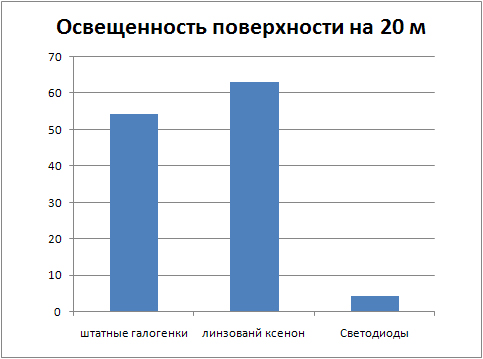

Диаграммы сравнения освещенности поверхности дороги от разных источников света:  штатный свет - галогенные лампы накаливания, светодиодные лампы установленные в штатную оптику, линзованный ксенон врезанный в штатную блок фару.

Диаграммы сравнения освещенности поверхности дороги от разных источников света:  штатный свет - галогенные лампы накаливания, светодиодные лампы установленные в штатную оптику, линзованный ксенон врезанный в штатную блок фару.

Диаграммы сравнения освещенности поверхности дороги от разных источников света:  штатный свет - галогенные лампы накаливания, светодиодные лампы установленные в штатную оптику, линзованный ксенон врезанный в штатную блок фару.

Диаграммы сравнения освещенности поверхности дороги от разных источников света:  штатный свет - галогенные лампы накаливания, светодиодные лампы установленные в штатную оптику, линзованный ксенон Xenite L-03 врезанный в штатную блок фару.

Диаграммы приведены для расстояний от автомобиля в 10, 20 и 30 метров.

Выводы

Вывод из нашего теста напрашивается сам собой. Баловаться с заменой ламп головного света с ламп накаливания на светодиодные лампы на сегодняшний день просто опасно из-за очень плохой освещаемости. А вот повозиться с заменой в штатной оптике галогеновых ламп на линзованный ксенон стоит. Эта замена дает ощутимый выигрыш в освещенности дороги, и свет остается безопасным для окружающих, так как не слепит встречных водителей.

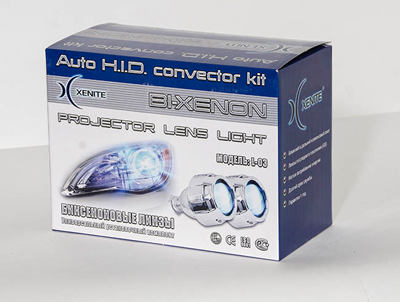

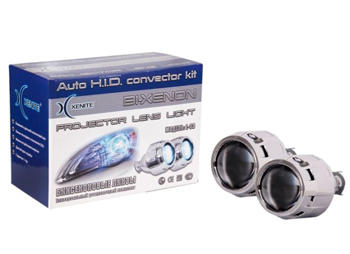

ЛИНЗОВАННЫЙ КСЕНОН Xenite L-03

ЛИНЗОВАННЫЙ КСЕНОН

ОСОБЕННОСТИ КОНСТРУКЦИИ



Конечно, словосочетание «линзованный ксенон» является жаргонизмом, но оно емко и точно отражает специфику данного технического решения. В качестве источника света в Xenite L-03 используется газоразрядная ксеноновая лампа. При этом ее отличие от «колхозного ксенона» в том, что лампа находится в специально созданной для нее оптической системе. Такая «упаковка» является сильной стороной данных ламп. При этом собственно лампами их назвать уже нельзя: это практически готовая фара, но только без внешнего корпуса. Продавцы и установщики данных систем предполагают, что ксеноновая лампа вместе с линзой врезается в фару вместо штатной лампы.

Кратко о порядке действий при инсталляции линзованного ксенона Xenite L-03. Нужно разобрать фару, вырезать в тыльной части отверстие под линзу, после чего закрепить ее. Перед началом монтажа необходимо убедиться, что «глубины» переднего плафона фары будет достаточно для размещения нового компонента.

Следует отметить, что корректировка свечения фары после инсталляции производится посредством линзы. При этом остается работоспособным и электрокорректор наклона самой фары (если автомобиль им оснащен).



СВЕЧЕНИЕ

Первое, что было замечено при оценке светового пятна, созданного линзованным ксеноном Xenite L-03, – это различимая глазом светотеневая граница (в народе – «галка»). То есть граница между нижней зоной светового потока, куда он и должен падать, и верхней зоной, где света быть не должно (чтобы не слепить других участников движения).

Уверенное световое пятно формируется линзованным ксеноном на расстоянии 5 метров от автомобиля, а четкая дальняя граница уверенно располагается на отметке 30 метров. Значительно улучшилась освещенность обочины дороги и далеко идущих пешеходов, что хорошо видно на фотографиях.

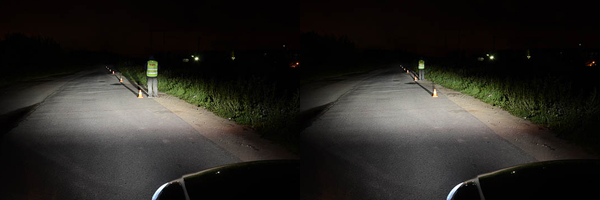

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 10 и 20 метров от автомобиля. Линзованный ксенон врезанный в штатную блок фару.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 10 и 20 метров от автомобиля. Линзованный ксенон Xenite L-03 врезанный в штатную блок фару.

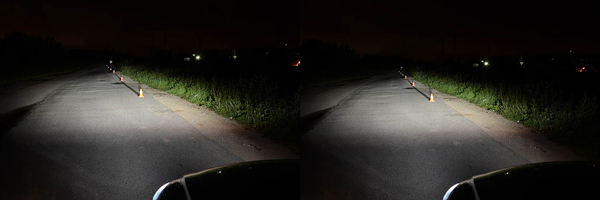

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 30 и 40 метров от автомобиля.Линзованный ксенон врезанный в штатную блок фару.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 30 и 40 метров от автомобиля.Линзованный ксенон Xenite L-03 врезанный в штатную блок фару.

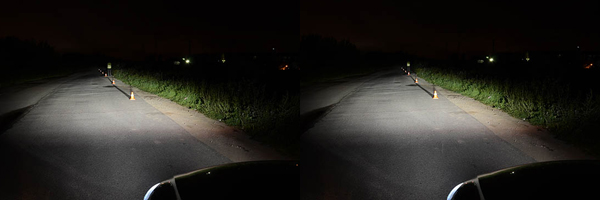

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 50 и 60 метров от автомобиля. Линзованный ксенон врезанный в штатную блок фару.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 50 и 60 метров от автомобиля. Линзованный ксенон Xenite L-03 врезанный в штатную блок фару.

Светодиодные лампы головного света

Светодиодные лампы головного света

ОСОБЕННОСТИ КОНСТРУКЦИИ



Сами лампы собой представляют две сборки светодиодных кристаллов, расположенных на алюминиевом радиаторе. Блоки свечения находятся с двух сторон тонкой пластины, которая вставляется внутрь отражателя головной фары вместо лампы накаливания. При закреплении в фаре светодиодный источник света ориентируется таким образом, что одна сторона пластины светит в нижнюю часть отражателя, а вторая в верхнюю. На тыльной стороне лампы располагается радиатор охлаждения, для повышения эффективности которого используется еще и принудительный обдув при помощи кулера.

СВЕЧЕНИЕ

Светодиодные лампы светят нещадно – так, что глаза слепит. Дело в том, что качество свечения фары головного света не ограничивается одной только лампочкой. Фара – это сложная сфокусированная оптическая система. И слово «сфокусированный» тут ключевое. Даже небольшой сдвиг нити накаливания из фокуса или увеличение ее размера приводит к изменению свечения фары (и счет тут идет на миллиметры). А что будет, если заменить галогеновую лампу, которая представляет собой точечный источник света, на распределенный – даже в виде газоразрядной лампы (ксенона), мы хорошо знаем по опыту использования «колхозного ксенона». Световой поток от такой лампы настольно неправильный, что не освещает как следует дорогу и слепит встречных водителей и водителей попутных. Это и стало причиной полного, законодательно закрепленного запрета на его использование в таком виде.

Установка светодиодных ламп приводит к еще более «потрясающему» результату. Светят они намного слабее, чем все другие источники света, а слепят встречных намного сильнее, чем освещают дорогу.

На фотографии хорошо видно, что дальняя видимая глазом граница светового пятна располагается на расстоянии 10 метров от бампера автомобиля. Дальше эти лампы вообще не светят! При этом на штатных лампах световое пятно начинается на расстоянии примерно 5 метров от бампера и уверенно простирается до отметки 20 метров, а предметы со световозвращающими элементами видны на дистанции до 60 метров. При замене штатных ламп на светодиоды даже световозвращающие конусы «исчезли» уже на дальности 30 метров.

Измерение освещенности поверхности дороги при этом в среднем было более чем в десять раз хуже, нежели от штатных ламп накаливания.

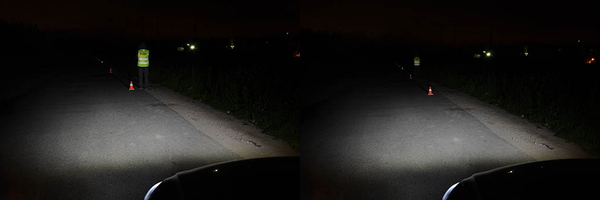

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 10 и 20 метров от автомобиля. Светодиодные лампы установленные в штатную оптику.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 10 и 20 метров от автомобиля. Светодиодные лампы установленные в штатную оптику.

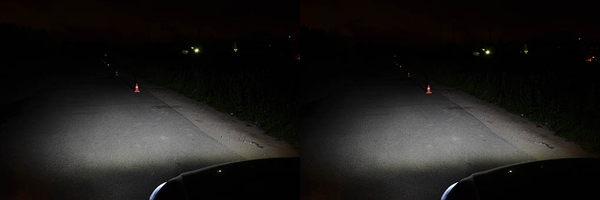

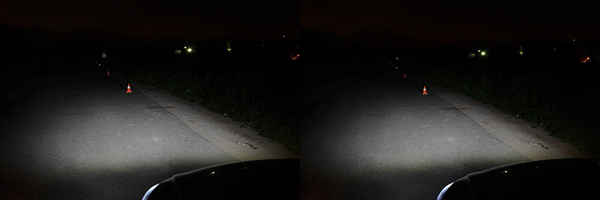

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 30 и 40 метров от автомобиля. Светодиодные лампы установленные в штатную оптику.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 30 и 40 метров от автомобиля. Светодиодные лампы установленные в штатную оптику.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 10 и 20 метров от автомобиля. Светодиодные лампы установленные в штатную оптику.

Освещение дорожного полотна, обочины и пешехода в жилете со светооражающими элементами на расстоянии 50 и 60 метров от автомобиля. Светодиодные лампы установленные в штатную оптику.
