Тест автосигнализаций с CAN шиной

Цель нашего теста проверка работы автосигнализаций премиум класса при интеграции в автомобиль с цифровой CAN-шиной: MS Stalker NB 600; Pandora DXL 3300 /3500; StarLine B9/ B92 Dialog; Scher-Khan MAGICAR 9; Harpoon BS 3000.

Созданный в середине 1980-х годов компанией Bosch стандарт промышленной сети CAN получил свое массовое развитие в современных автомобилях. Если еще пять лет назад машин, оснащенных цифровой шиной передачи данных, было очень мало, то сегодня более 85% продаваемых на российском рынке новых автомобилей оснащены цифровыми шинами. Речь уже не идет лишь о дорогих иномарках: стандарт CAN уверенно шагнул в массы. Сегодня цифровыми шинами оснащаются и самые недорогие автомобили, включая корейские, китайские и даже детища отечественных производителей включая ВАЗ, ТагАЗ и др.

Использование нового стандарта коренным образом изменило всю архитектуру электропроводки автомобиля. Там, где раньше был жгут из десятка толстых проводов, сейчас проходят четыре тоненьких. Изменение стандарта обмена данными бросило серьезный вызов и производителям автомобильных охранных систем. Конечно, можно поставить на современную машину старую, аналоговую сигнализацию, но это не только дико и трудозатратно. Главное, что в этом случае не удается реализовать и половины сервисных и охранных возможностей современных автосигнализаций.

Особенностью CAN-шины является отсутствие единого общепринятого стандарта протокола передачи данных, что позволяет конструкторам автомобиля гибко подстраивать систему под конкретные задачи, но также вызывает головную боль у разработчиков дополнительного оборудования.



Автосигнализации



Потребности рынка в новых охранных комплексах, работающих с CAN-шиной, привели к рождению нового класса систем, адаптированных под цифровой стандарт. Не так давно эти системы были в новинку, сейчас же современная автосигнализация, особенно в высшем ценовом сегменте, должна быть «готова» к CAN. Каждый из производителей и вендоров автомобильных охранных комплексов решает эту проблему по-разному. Кто-то считает, что им достаточно внешнего CAN-модуля (своего или стороннего изготовления), кто-то интегрирует CAN-модуль в систему, а кто-то делает так, что центральный процессор напрямую работает с CAN.

Тест автосигнализаций, работающих с CAN

Цель нашего теста - проверить, кто из лидеров рынка по какому пути идет, сравнить современные CAN-автосигнализации класса премиум и попытаться угадать, за какой из предложенных технологий будущее.

Выбор участников осуществлялся по следующим признакам:

  • наличие двухсторонней связи;
  • возможность работы с CAN-шинами автомобилей;
  • реализация автоматического и дистанционного запуска двигателя;
  • высокий функционал;
  • позиционирование в премиум-классе.

Исходя из этого были выбраны следующие модели:

  • MS Stalker NB 600;
  • Pandora DXL 3300;
  • Pandora DXL 3500;
  • StarLine B92 Dialog;
  • StarLine B9 Dialog;
  • Scher-Khan MAGICAR 9;
  • Harpoon BS 3000.

Данные системы на время проведения теста составляли большинство среди основ противоугонных комплексов для современных автомобилей.

Поскольку не все из выбранных охранных систем оборудованы интегрированными или встроенными CAN-модулями, было принято решение взять наиболее популярные и доступные в продаже CAN-адаптеры: StarLine CAN F5 и CAN Pro.

Условно критерии и параметры, по которым тестировались системы, можно разбить на потребительские и профессиональные.

Потребительские: размер брелока, дальность связи в городе и поле, контроль радиоканала, цена.

Профессиональные: размер устанавливаемых компонентов, ток потребления, используемый процессор, работа протокола CAN с автомобилями Volkswagen Golf 6 и Toyota Camry.

 Дальность связи



Самые жаркие споры вызывает тестирование автосигнализаций на дальность работы радиоканала. И это не удивительно, поскольку параметр связи напрямую зависит от чистоты эфира в конкретном месте и конкретный момент времени. Представители экспертного сообщества уже сошлось на том, что тестировать системы необходимо в двух режимах: полевом и городском.

При тестировании в поле система устанавливается в автомобиль, а пользователь с брелком удаляется от него, находясь в прямой видимости. Проводятся испытания за городом, где и прямую видимость обеспечить легче, и помех меньше. Чтобы набрать статистику, делается несколько тестовых посылок и количество успешных заносится в протокол.

 Схема расположения точек замеров в тесте на дальность радиосвязи в условиях прямой видимости.

Схема расположения точек замеров в тесте на дальность радиосвязи в условиях прямой видимости.

В городском режиме работе радиоканала, помимо застройки, существенно мешает зашумленность радиоэфира, поэтому наиболее показательным в этом случае является тест автосигнализации на парковках гипермаркетов, которые, кстати, являются еще местом самых частых угонов автомобилей. Правила проведения теста аналогичны полевым: делается десять посылок, успешные засчитываются.

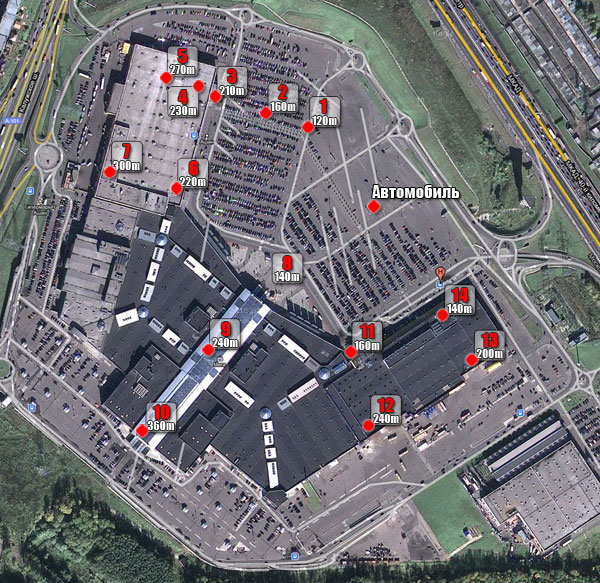

Наш тест мы проводили на парковке гипермаркета «МЕГА-2» в Теплом Стане (Москва). Автомобиль располагался в центре парковки, а испытатель совершал маршрут по заранее указанным точкам.

 Схема расположения точек замеров в тесте на дальность радиосвязи в условиях городской застройки.

Схема расположения точек замеров в тесте на дальность радиосвязи в условиях городской застройки.

 Ток потребления

Ток потребления автомобильной сигнализации является важным параметром. И не только из-за того, что работа охранного комплекса может посадить аккумулятор автомобиля во время длительной стоянки. В современных машинах, напичканных электроникой, бортовые компьютеры следят за энергопотреблением, ведь электроника не выключается полностью никогда. По уровню потребления процессор отслеживает, в каком режиме находится система и все ли у нее нормально. Если вдруг потребление в каком-то из режимов оказывается больше штатного, то может выдать сигнал о неисправности. После чего владельцу придется ехать на ТО. Поэтому чем ниже потребление у охранного комплекса, тем лучше.

При измерении тока потребления охранного комплекса к нему подключались все датчики, и если необходимо было использование CAN-модуля, то замеры производились вместе с ним.

Конструктив

Поскольку мы ставим себе задачу не просто описать и протестировать системы, а попытаться оценить тенденции развития современных охранных комплексов, то мы будем оценивать конструктивные особенности систем.

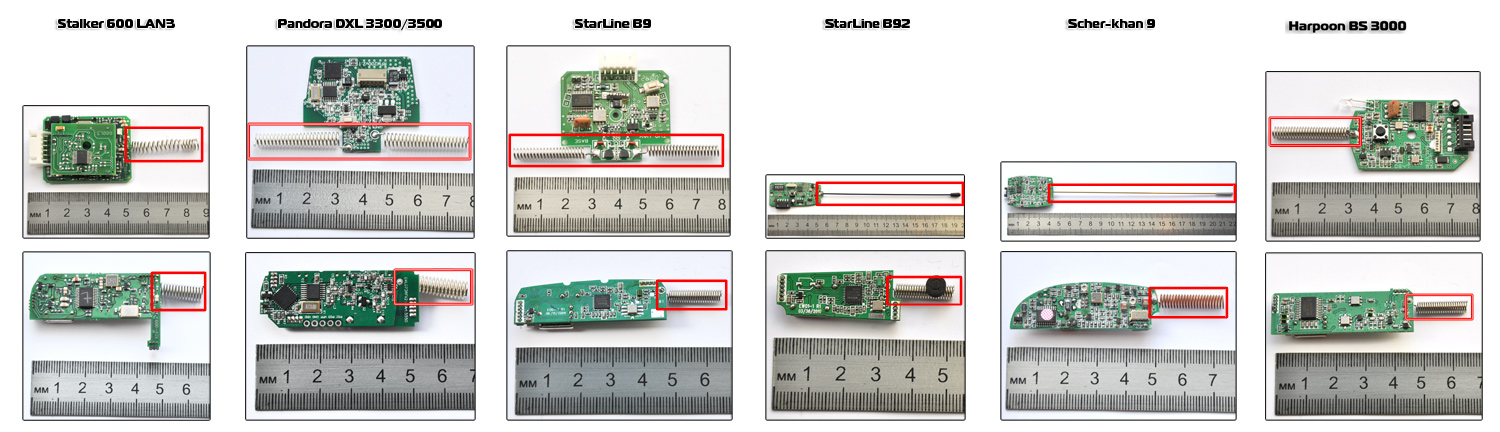

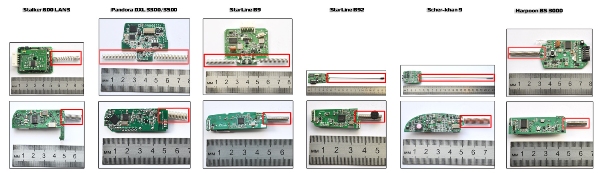

Начнем с габаритных размеров базового блока и радиомодуля, а закончим элементной базой, поскольку именно она будет определять жизнеспособность и перспективность той или иной модели. В современных автомобилях остается все меньше и меньше места, куда можно было бы установить дополнительное оборудование. Идет постоянная борьба за полезное пространство в салоне по отношению к общему объему автомобиля при одновременном увеличении «начинки». Так что тут размер имеет значение. Чем проще спрятать базовый блок установщику, тем надежней будет охрана. И чем меньше будет размер радиомодуля, тем меньше он будет мешаться на лобовом стекле. Мы будем также оценивать размер и форму брелка, поскольку это важный параметр для простого пользователя.

Элементная база и применяемые процессоры скажут об актуальности начинки и возможности ее модернизации на базе существующей системы.

CAN-ШИНА

Для проверки качества работы непосредственно «цифровой» части испытуемых мы взяли два автомобиля: Volkswagen Golf 6 и Toyota Camry. Собственно, именно они являются практически идеальной платформой для проверки.

Volkswagen Golf 6 - один из самых распространенных не только в России, но и в мире представитель одноименного класса автомобилей, к тому же гольфовская платформа используется в десятках других моделей автомобилей VW, Skoda, Audi.

Toyota Camry - тоже знаковый автомобиль, который уже не один год держится на вершине рейтинга самых угоняемых автомобилей, к тому же он оснащен высокоскоростной CAN-шиной, о возможностях взаимодействия с которой есть достаточно много самой противоречивой информации.

Проверку мы начали с Golf 6, используя только подключения к CAN-шине (и, конечно же, провода питания), после чего проверяли, какие статусы контролирует сигнализация и какие команды может выполнять.



MS Stalker NB 600 LAN3
Автосигнализация Stalker NB 600 LAN3


Серийный номер:однозначная маркировка отсутствует, на штрихкоде указаны цифры 355

РЕЗУЛЬТАТЫ ТЕСТА

Разработчиком и производителем охранной системы Stalker NB 600 LAN3 является отечественная компания Magic Systems. Ее главный офис и производственные площади располагаются в Санкт-Петербурге. Один из старейших и немногих действительно российских разработчиков и производителей, история которого начинается с 1990 года. Официальный сайт: www.ms.spb.ru.

Автосигнализация Stalker NB 600 LAN3 относится к пятому - текущему - поколению систем и является самой новой моделью в ассортименте компании.

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: Stalker NB 600 LAN3 работает в диалоговом режиме радиообмена. Заявляется, что узкополосный радиотракт обеспечивает высокую дальность управления и оповещения в городских условиях. Имеются идентификационная метка хозяина и встроенный микропроцессорный датчик наклона и перемещения. Утверждается, что в режиме «Охрана» комплекс потребляет всего 3 мА/ч.

Для реализации автозапуска и дистанционного запуска требуется дооснащение модулем MS-A4. Процессор автосигнализации Stalker NB 600

ДАЛЬНОСТЬ РАДИОКАНАЛА: Stalker NB 600 LAN3 в целом неплохо показал себя на этом этапе. Первое место занять не удалось, но он среди лидеров. По дальности канала управления в полевых условиях Stalker NB 600 LAN3 показал устойчивую работу при дальности удаления до 1100 м от автомобиля. После чего устойчивость связи упала, хотя сигнал периодически долетал до машины. При этом на расстоянии 1900 и 2300 метров управление основным блоком восстанавливалось практически до идеального: проходили соответственно 9 и 10 тестовых посылок из 10. При этом извещение хозяина о происшествиях с автомобилем, посылаемые базой, устойчиво принимались брелком вплоть до удаления в 2600 метров.

В итоге по этому показателю Stalker занял уверенную первую строчку по работе канала оповещения и третью строчку по работе канала управления в режиме поля.

Исследование дальности радиосвязи в условиях парковки выявили схожие особенности в работе системы. Система устойчиво извещала владельца обо всех событиях и подвела лишь дважды - в зонах максимального удаления на 360 и 240 метров внутри здания (точки 10 и 12). С каналом управления все было несколько похуже, и превышение расстояния в 200 метров от автомобиля давалось системе с трудом. В итоге она уступила и в общем зачете переместилась на четвертое место.

В целом работа радиоканала противоугонной системы Stalker NB 600 LAN3 заслуживает хорошей оценки. Хотя по субъективным показателям этот экземпляр работал несколько хуже, чем те, которые доставались нам в предыдущих тестах.

Контроль канал связи в этой модели есть.

ТОК ПОТРЕБЛЕНИЯ: нам так хотелось увидеть заявленные 3 мА/ч, но, увы, чуда не произошло. Во-первых, включать Stalker пришлось с модулем CAN Pro, во-вторых, как выяснилось позже, система не могла уложиться в такой маленький уровень потребления.

В целом система смотрелась очень неплохо в наиболее важных режимах под охраной при включенной и выключенной CAN-шиной: результаты были 31,8 и 21,2 мА соответственно. В общем зачете это оказалось четвертое и трете места. Причем потребление системы было больше лидера всего на 5,8 и 6,7 мА. В свете общего энергопотребления автомобиля это незначительные цифры.

Однако заявленные 3 мА/ч не давали нам покоя, и мы сначала позвонили в авторизованную установочную студию, в которой нам сказали, что, по их оценкам, потребление Stalker NB 600 LAN3 находится в пределах 100 мА. После чего нам ничего не оставалось делать, как связаться с головным офисом Magic Systems, где нам ответственно заявили, что система не может потреблять меньше 30 мА.

А вот может! Даже вместе с дополнительным CAN-модулем.

КОНСТРУКТИВ: Несмотря на то что длинна базового блока Stalker NB 600 LAN3 самая большая в тесте (155 мм), сам блок оптимизирован для скрытой установки в современном автомобиле. Он имеет небольшую высоту 25 мм и ширину 63 мм, за счет чего его удобно размещать в скрытых нишах.

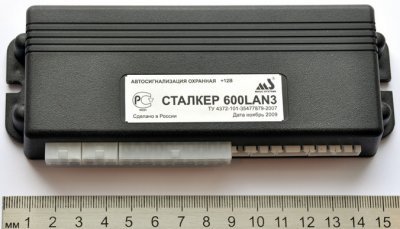

Блок Stalker NB 600 LAN3

Stalker NB 600 LAN3 брелок автосигнализацииБрелок охранного комплекса стандартного размера (80 мм), с металлической окантовкой, выполняющей роль силового шасси, и с двумя кнопками в нижней части лицевой стороны брелка. Такое расположение органов управления вызывало множество нареканий от пользователей, но уже много лет используется конструкторами сознательно. Это позволяет максимально отдалить руки от антенны брелока. Радиомодуль Stalker NB 600 LAN3

Радиомодуль системы, кажется, остается неизменным уже много лет и не балует ни красотой дизайна, ни дополнительными функциями (например, вызвать брелок с RF-модуля в Stalker NB 600 LAN3 нельзя).

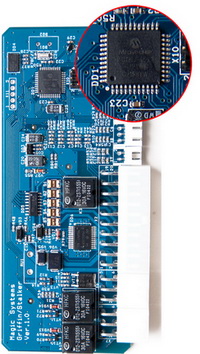

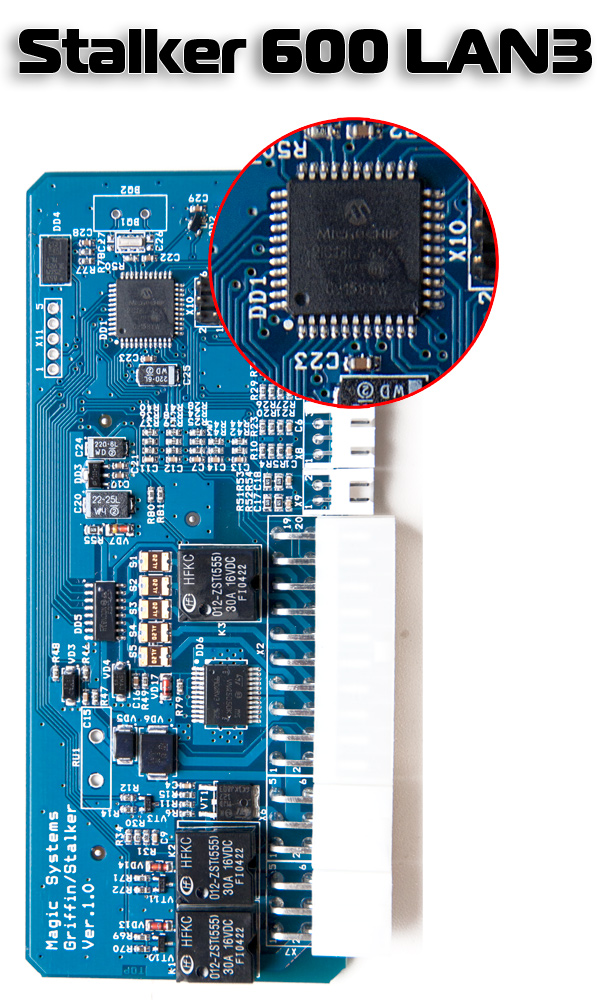

В качестве мозга охранного комплекса применяется процессор Pic18 производства компании Microchip - восьмиразрядный, с максимальной тактовой частотой 40 МГц и 128 Кб встроенной флеш-памяти. Не самый передовой процессор, которого достаточно для работы автосигнализации, но будет недостаточно при обработке протоколов скоростных цифровых шин современных автомобилей.

Также необходимо отметить, что в базовом блоке используются три современных реле, при этом управление поворотниками осуществляется транзисторными ключами.

CAN-ШИНА: самостоятельно работать с CAN-шиной Stalker NB 600 LAN3 не может. Для этого нам пришлось подключать дополнительный адаптер CAN Pro. Сам модуль имеет бОльшие габариты, нежели его собрат StarLine CAN F5, но при этом в активном состоянии потребляет почти в 3 раза меньше энергии (12 мА против 40 мА у F5). Модель также поддерживает широкий спектр автомобилей, проста в монтаже и надежна в эксплуатации.

Работа с CAN-шиной прежде всего ограничивалась способностями адаптера CAN Pro, который не поддерживал часть функциональных команд: контроль включенных габаритов, управление охранной системой на Volkswagen Golf 6, управление аварийкой. А вот возможность работы в слейв-режиме не поддерживал уже сам Stalker.

В целом система показала средний результат при управлении обоими типами CAN-систем.

В Volkswagen Golf 6 по группе из команд контроля состояния ей были недоступны к пониманию две: габариты и скорость. И система не умела формировать команды на управление штатной охранной системой и световой сигнализацией.

При работе с Toyota Camry связка CAN Pro и Stalker NB 600 LAN3 не смогла понять две команды контроля состояния - те же, что и в Volkswagen. Но вот из команд управления в «Тойоте» недоступными оказались еще и функции «Комфорт» и «Открытие багажника».

Результаты теста возможностей охранной системы Stalker NB 600 LAN3 c CAN-шиной идентичны результатам, полученным при тестировании автосигнализации Harpoon BS 3000.

РЕЗЮМЕ

В целом охранный автомобильный комплекс, созданный на базе Stalker NB 600 LAN3, найдет своих приверженцев. Система показала хорошую работу радиотракта и неплохое конструктивное изготовление (при этом, напомним, мы не оценивали функциональные возможности системы). Из недостатков стоит отметить высокую стоимость оборудования: комплект MS Stalker NB 600 LAN3 и модуля CAN Pro стоит 16 500 руб.



Pandora DXL 3300

Серийный номер: 2330200020071

РЕЗУЛЬТАТЫ ТЕСТА

Компанию «Аларм Трейд» без преувеличения можно назвать самой амбициозной и новаторской среди производителей автомобильных охранных комплексов. За четыре года существования она уже успела повлиять на рынок car security, предложив продукты, основанные на новом идеологическом подходе. В конце 2009 года такой знаковой новинкой стала модель Pandora DXL 3300. Именно в ней разработчики впервые обратили внимание на работу охранного комплекса с CAN-шиной автомобиля и интегрировали CAN-модуль в чипсет базового блока автосигнализации.

Это был продукт, полностью разработанный и произведенный в России. Кстати, главный офис и производственные мощности компании «Аларм Трейд» располагаются в Калуге.

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: система Pandora DXL 3300 имеет многоканальный радиотракт, работающий в диалоговом режиме и обеспечивающий высокую помехоустойчивость в современных индустриальных городах.

Персональный ключ шифрования каждого брелка. Оба брелка, входящие в комплект, имеют диалоговый код. Встроенные датчики удара, наклона и движения, реализованные на высокочувствительном трехкоординатном интегральном акселерометре.

Автоматический и дистанционный запуск двигателя интегрирован в базовый блок и имеет пять параметров автозапуска.

Высокоскоростной CAN-контроллер встроен в базовый блок и имеет низкое энергопотребление. Модуль CAN обновляется через Интернет перед установкой на автомобиль.

Процессор и плата автосигнализации Pandora DXL 3300ДАЛЬНОСТЬ РАДИОКАНАЛА: радиотракт, используемый в охранной системе Pandora DXL 3300, позволяет в разрешенном диапазоне вокруг частоты 433,92 МГц «вырезать» 10 узких каналов и работать на одном из них. Чтобы добиться от системы максимальной помехозащищенности, нужно отстроиться от центральной частоты. В наших тестах мы использовали восьмой канал. В результате мы получили второй результат по дальности работы системы за городом.

Устойчивой работой канала управления можно считать дальность до 1700 метров от автомобиля. На следующих ста метрах устойчивость управления падает, после чего (как и в Stalker NB 600 LAN3) связь восстанавливается практически идеально на удалении 2300 метров от машины. При этом стабильность управления на большем удалении в Pandora DXL 3300 выше, поскольку сеансы связи, хоть и нестабильно, но были и как на 2200 м, так и на 2400 и 2500 м. Извещение хозяина о происходящем с автомобилем было стабильным на всех дистанциях, вплоть до 2600 м. По совокупности очков канал извещения в Pandora DXL 3300 занял при втором результате третье место.

При испытаниях в городе «достучаться» до хозяина система не смогла трижды - в точках максимального удаления на 360 и 240 м внутри здания (точки 10 и 12), что было логично, но также не смогла осилить и точку 13, находящуюся на расстоянии всего 200 м. Канал управления стабильно работал на расстоянии до 200 м и показал среднее качество связи при переходе этого рубежа на 10 м (точка 3, 210 метров). Два раза удалось пробиться с расстоянии 270 м (точка 4). В итоге мы получили второй результат по баллам в условном общем зачете по качеству работы канала оповещения и второе место - по качеству работы канала управления в городском режиме.

В целом результаты работы радиотракта Pandora DXL 3300 заслуживают высокой оценки, тем более что диалоговый радиообмен длинными кодовыми посылками очень чувствителен к помехам. Система контролирует канал связи.

ТОК ПОТРЕБЛЕНИЯ: заявленный в инструкции ток потребления охранного комплекса - не более 40 мА, из этого мы и исходили перед началом теста.

Полученные результаты показали, что реально потребление системы меньше завяленного: без включения режима охраны - 26 мА, а под охраной увеличилось на 2 мА не в режиме CAN и на 2,5 мА при активной CAN-шине.

КОНСТРУКТИВ: при конструировании базового блока разработчики стремились максимально уменьшить его габариты. Базовый блок автосигнализации Pandora DXL 3300

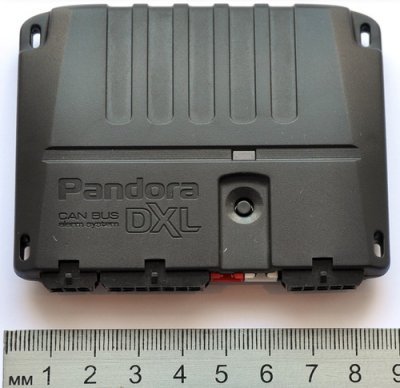

В итоге корпус Pandora DXL 3300 «уложился» по размерам в 86 мм по длине, 70 мм по ширине и 17 мм по высоте (не так давно сотовые телефоны были куда больших размеров). Достигнуть подобных размеров удалось за счет нескольких факторов: исключения силовых реле, применения современной элементной базы и ставки на работу с CAN-шиной, благодаря чему количество необходимых разъемов для внешней коммутации уменьшилось в разы.

Брелок автосигнализации Pandora DXL 3300Брелок имеет стандартный размер 80 мм. Кнопки расположены на боковой поверхности. Управление дополнительными функциями осуществляется через карусельное меню. Одно время имелось общее нарекание к брелку: он быстро расходовал батарейки, но разработчики изменив програмное обеспечение увеличели срок службы источника питания в двое. Верим на слово, поскольку это параметр мы не проверяли. Радиомодуль автосигнализации Pandora DXL 3300

Радиомодуль системы с раздельными спиральными антеннами на прием и передачу и кнопкой вызова водителя на корпусе. Максимальный размер блока не превышает 80 мм.

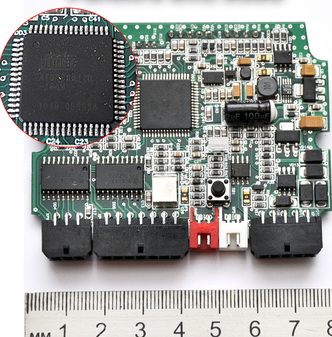

В системе применяется восьмиразрядный микропроцессор AT90CAN128 производства компании Atmel. Его максимальная тактовая частота 16 МГц. Он имеет на борту 128 Кб встроенной флеш-памяти и обеспечивает аппаратную поддержку обработки CAN-протоколов.

Для реализации автозапуска комплект поставки необходимо дополнить внешним блоком автозапуска, в который входят пять реле для коммутации силовых цепей.

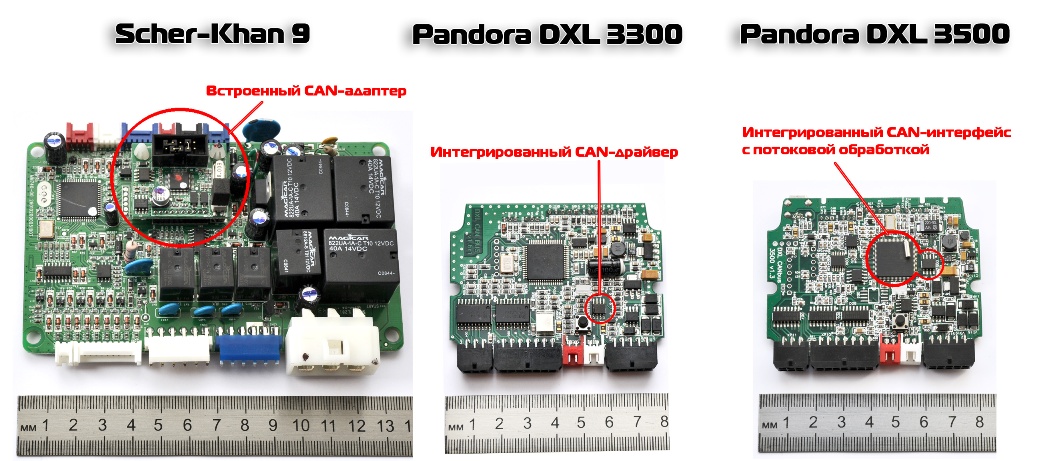

CAN-ШИНА: Pandora DXL 3300 самостоятельно работает с CAN-шиной за счет интегрированного в чипсет CAN-драйвера. Перед инсталяцией системы в автомобиль установщик имеет возможность обновить прошивку системы, скачав последнюю версию с сайта разработчика.

По общей оценке система заняла второе место по результатам работы с цифровой шиной автомобиля, уступив первенство более новой модели Pandora DXL 3500. Будучи установленной в Volkswagen Golf 6, система не смогла отследить показания датчика скорости, а также не распознала команду управления, отвечающую за пошаговое открывание дверей.

При работе с Toyota Camry результат считывания информации аналогичен: показания датчика скорости система прочитать не смогла. А вот из команд управления доступными системе оказались только три: управление центральным замком, управление световой сигнализацией и режим slave.

РЕЗЮМЕ

На базе автосигнализации Pandora DXL 3300 можно построить современный охранный комплекс. Дальность работы радиоканала, а также возможность быстрой инсталяции за счет встроенного CAN-драйвера будет оценено как простыми пользователями, так и профессиональными установщиками. Единственным недостатком системы является то, что на момент проведения теста она уже устарела, поскольку компания «Аларм Трейд» выпустила новую модель - Pandora DXL 3500.

Стоимость Pandora DXL 3300 - 12 500 руб.



Pandora DXL 3500

Серийный номер: 2350100002038

РЕЗУЛЬТАТЫ ТЕСТА

Несколько слов о компании «Аларм Трейд» мы уже сказали при описании автомобильной охранной системы Pandora DXL 3300.

Pandora DXL 3500 - новинка, ее дебют состоялся в конце августа 2010 года, и на ее дальнейшее развитие будет делать упор разработчик в 2011-2012 годах.

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: в системе Pandora DXL 3500 заявлен многополосный радиотракт с диалоговым кодированием основного и дополнительного брелков. Постоянный контроль радиосвязи с брелком.

Поддержка протоколов CAN и LIN организована на базе центрального 32-разрядного микроконтроллера с ядром ARM Cortex, высокая скорость обработки которого позволяет охранной системе оставаться «невидимой» для систем автомобиля и не вносить ошибки в работу бортового компьютера.

Встроенные датчики удара, наклона и движения, реализованные на высокочувствительном трехкоординатном интегральном акселерометре. Память на 100 событий.

Система имеет 12 независимых программируемых каналов, любой из которых может быть назначен на любое событие - как самой охранно-сервисной системы, так и происходящее в CAN-шине автомобиля. Разъем mini-USB для программирования системы.

Заявлено низкое энергопотребление - всего 18 мА.

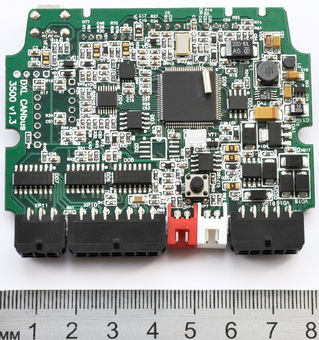

Плата автосигнализации Pandora DXL 3500ДАЛЬНОСТЬ РАДИОКАНАЛА: многоканальный радиотракт охранной системы Pandora DXL 3500 претерпел некоторые изменения по сравнению с предыдущей моделью. Производители перешли на новую технологию i-mod, изменили алгоритм диалогового обмена и увеличили скорость передачи информации. За счет этого обмен информацией между брелком и системой стал происходить значительно быстрее, чем в предыдущих моделях. Сказался и переход на новый процессор STM 32 Cortex. Но вот значительного увеличения дальности работы радиоканала добиться не удалось.

Испытания показали практически идентичную картину распределения зоны устойчивой и неустойчивой связи для моделей DXL 3300 и DXL 3500. Правда, в новинке стабильность работы в зоне неустойчивого приема лучше. Именно это помогло системе Pandora DXL 3500 получить первое место за работу канала управления в полевых и городских условиях и третий результат за работу канала оповещения в обоих случаях.

Максимальная устойчивая дальность канала управления за городом была 2300 м, канал оповещения стабильно работал до 2600 м, но была потеря связи на 2000 м.

В условиях загруженной парковки с брелка можно было управлять системой на расстоянии до 200 м. Оповещение стабильно работало до 300 м.

Контроль канала связи происходит постоянно.

ТОК ПОТРЕБЛЕНИЯ: тут автомобильная охранная система Pandora DXL 3500 показала себя с лучшей стороны и вышла в лидеры теста. Хотя если быть до конца принципиальным, нужно отметить, что в выставленные ограничения по потреблению в 18 мА система уложилась только в режиме неактивной CAN-шины: что в режиме охраны, что без охраны потребление составляет всего 17 мА. А вот при работе с CAN потребление возрастает на 3 мА и становится равным 20 мА, и это лучший результат теста.

КОНСТРУКТИВ: практически все конструктивные особенности новой системы Pandora DXL 3500 мы описали в тесте предыдущей модели Pandora DXL 3300. Основные компоненты системы практически идентичны по форме, поэтому сосредоточимся на различиях.

Главное - это новый микроконтроллер STM 32, впервые примененный в автосигнализации Pandora DXL 3500.

STM32-контролеры с архитектурой ARM используются в современных мобильных устройствах: коммуникаторах, наладонниках, планшетах, электронных книгах. Их отличает высокая эффективность и вычислительная мощность при низком энергопотреблении. Использование этого процессора в сфере автосигнализаций позволило производить потоковую обработку протоколов цифровых шин, работающих на высокой скорости.

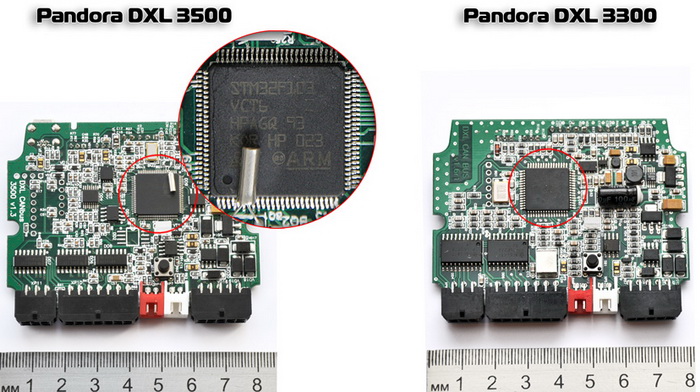

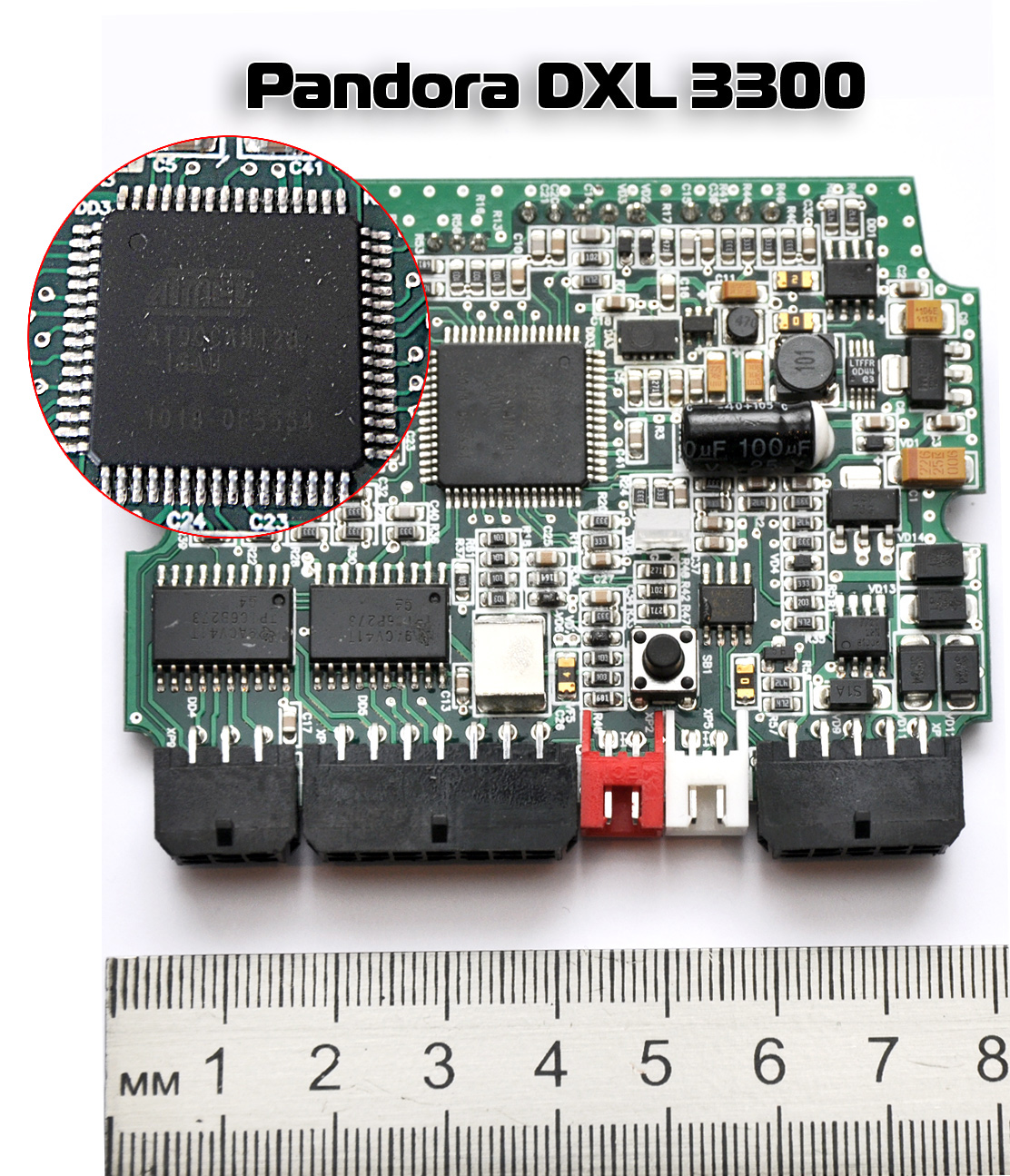

Процессоры автосигнализаций Pandora DXL 3500/3300

Для реализации автозапуска комплект поставки необходимо дополнить внешним блоком автозапуска, в который входят пять реле для коммутации силовых цепей.

CAN-ШИНА: здесь новая аппаратная схема Pandora DXL 3500 проявила себя как нельзя лучше. Ей оказались доступны все команды контроля и управления CAN-шины автомобиля Volkswagen Golf 6. Таким образом, система показала превосходную готовность для работы с автомобилями Voklswagen Group

С Toyota Camry все оказалось не так гладко: система понимает и обрабатывает все команды контроля состояния, а вот с управлением несколько похуже. Не по зубам оказались команды управления штатной охранной системой, функции «Комфорт» и «Открытие багажника».

По совокупности результатов Pandora DXL 3500 - явный лидер среди всех моделей по функциональным возможностям работы с CAN-шиной.

РЕЗЮМЕ

Охранная система Pandora DXL 3500 предназначена для инсталяции в современные автомобили, причем обеспечивает максимальную интеграцию с бортовой цифровой шиной. По совокупности параметров лучшая на сегодняшний момент система как с потребительской, так и с технической точек зрения.

Стоимость Pandora DXL 3500 - 13 800 руб.



Starline B92 DialogStarLine B92 Dialog

Серийный номер: b92w005000912

РЕЗУЛЬТАТЫ ТЕСТА

Торговая компания «УльтраСтар» развивает направление автомобильных охранных систем под брендом StarLine с 2003 года. Главный офис компании располагается в Санкт-Петербурге, сайт www.ultrastar.ru.

«УльтраСтар» заключила партнерские отношения со многими компаниями-продавцами и рядом поставщиков охранных систем, среди которых российские «Аларм Трейд» и «Тэк Электроникс».

По утверждению службы технической поддержки StarLine, работа охранной системы с встроенным CAN-модулем идентична работе системы с внешним адаптером StarLine CAN F5. Чтобы не возникло путаницы, сообщаем, что CAN F5 - устаревшее название. Сейчас модули выходят с маркировкой StarLine CAN 10.

Другой проблемой и поводом для путаницы является употребление вендорам разных названий одних технологий, либо одинаковых названий разных технологий. Возможно, это обдуманные маркетинговые ходы.

Например, «АлармТрейд» в 2009 году выпустила интегрированный CAN в автосигнализациях Pandora, в виде программного обеспечения центрального микроконтроллера. Компания «УльтраСтар» заявила «интегрированный CAN», но автосигнализации «СтарЛайн» будут иметь дополнительный участок платы со вторым микроконтроллером, с другим программным обеспечением, производства «ТЭК электроникс». Мы будем называть такие адаптеры не интегрированными, а встроенными CAN-адаптерами.

Компания анонсировала выход систем со встроенным CAN-адаптером на середину 2011 года.

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: в системе StarLine B92 Dialog используется диалоговая кодировка при радиообмене. Заявлен 512-канальный радиотракт, работающий на инновационном методе прыгающих частот. Это позволяет по заверениям производителей в 2 раза повысить помехозащищенность и дальность работы радиоканала.

Эргономичный брелок с внутренним расположением антенны и утопленными четырьмя управляющими кнопками.

Интеллектуальный дистанционный и автоматический запуск любого двигателя реализуется посредством функционала, заложенного в StarLine B92 Dialog, в том числе и работа с автомобилями с кнопкой «Старт/Стоп».

Система имеет более 50 стандартных и программируемых функций. Процессор и плата автосигнализации StarLine B92 Dialog

ДАЛЬНОСТЬ РАДИОКАНАЛА: в данной модели это чуть ли не самое интересное. Разработчиками заявлено использование специализированного трансивера с прыгающими частотами. Вскрытие показало, что в системе StarLine B92 Dialog используется трансивер Wintec W84R01AQ. Специалисты утверждают, что его обвес очень похож на обвесы двух недорогих трансиверов компаний Amiccom и Sinowealth. Тут однозначно ничего сказать нельзя, ведь в StarLine используется еще и собственный алгоритм смены частоты посылки.

Мы пытались добиться от службы технической поддержки объяснения того как работает многоканальный (до 512 каналов) радиотракт, но ничего внятного нам сказать не смогли. Поскольку исследование реальности многоканальности не входит в перечень вопросов данного теста, оставим подтверждение заявленных свойств на совести производителя.

Буквально накануне выхода нашего теста на сайте компании «УльтраСтар» появились результаты собственных испытаний дальности работы радиоканала в полевых условиях. У нас появилась возможность сравнить данные, полученные в обоих тестах. Несмотря на небольшое отличие методик проведения тестов, считаем целесообразным дать ссылку на результаты, полученные специалистами компании, тем более что они испытывали по три образца система StarLine B92 Dialog, в то время как в нашем распоряжении был всего лишь один.

Устойчивая работа канала управления за городом в нашем случае ограничивалась 500 метрами, в то время как по данным производителя зона устойчивого прохождения команды брелка составляет 750 метров, а после этого расстояния стабильность значительно падает. Установленная нами последняя точка, где связь работала, находилась на удалении 700 м, а в тесте производителя на дистанции 1350 метров команда проходила 1 раз из 10. Причем нашими испытателями было замечено, что если держать брелок не как полагается в руке, а за «хвост», то дальность связи возрастает.

Дальность работы канала оповещения в обоих тестах различается уже значительнее. В нашем случае последний сеанс связи был на 800 м, у производителя - на 2060 м. К сожалению, в методике тестирования компании «УльтраСтар» не был предусмотрен подсчет пройденных посылок.

В условиях гипермаркета ситуация несколько изменилась. Как и у многих других участников теста, зона работы была ограничена 200 м, но стабильно система работала лишь в пределе 150 м. Лишь на точке 3, расположенной на расстоянии 210 м от автомобиля, StarLine B92 Dialog смогла поймать две управляющие посылки из десяти. Самое печально, что зона работы канала извещения лишь в одной точке 6 (220 м) превысила зону работы канала управления.

В общем зачете StarLine B92 Dialog занимает предпоследнее место по дальности работы радиоканала.

Можно предположить, что подобную злую шутку с системой сыграли внесение антенны в корпус брелка в угоду эргономики, а также перестройка полосы.

Контроль канала связи есть, при этом пользователь может настроить время между сеансами связи.



ТОК ПОТРЕБЛЕНИЯ: поскольку система StarLine B92 Dialog тестировалась нами совместно с CAN-модулем StarLine CAN F5, то и энергопотребление измерялось общее.

В режиме отключенной CAN-шины без охраны StarLine B92 Dialog потребляет 36,5 мА, в режиме охраны - 42,8 мА, из них 7 мА - это «спящий» режим модуля StarLine CAN F5. При его активизации для контроля CAN-шины потребление системы возрастает значительно и достигает 69 мА в режиме без охраны и 75,5 мА в режиме охраны.

Это самые высокие показатели в нашем тесте. Большую роль в этом сыграл высокий уровень потребления модуля StarLine CAN F5.

КОНСТРУКТИВ: корпус охранной системы StarLine B92 Dialog миниатюрным не назовешь: длина его составляет 120 мм при достаточно большой толщине 24 мм, обусловленной находящимися в корпусе базового блока силовыми реле. В независимом корпусе сделан пьезоэлектрический двухуровневый датчик удара.

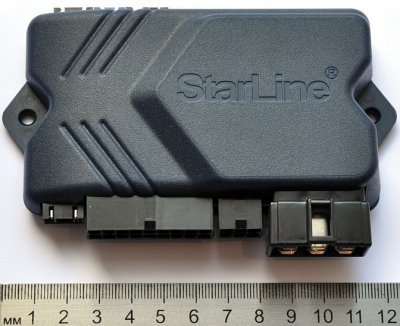

Базовый блок автосигнализации StarLine B92 Dialog и StarLine B9



Брелок системы сделан эргономичным: никаких углов, все полукруглое и мягкое. Управляется система утопленными мягкими кнопками, расположенными на боковой поверхности. На ощупь брелок очень приятный, но несколько толще своих «конкурентов».

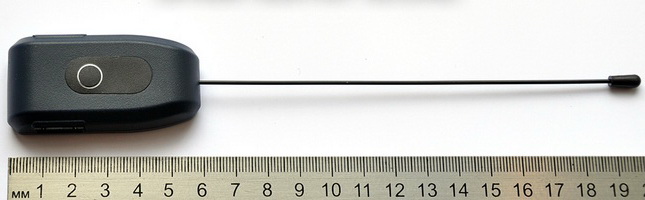

Ради увеличения дальности разработчики использовали штыревую антенну, но при этом пришлось поступиться габаритами RF-модуля. Правда, тонкий штырь антенны при грамотном размещении на лобовом стекле не закрывает обзора, и многие автовладельцы его просто не замечают. На модуле есть кнопка вызова водителя или поиска брелка - как кому больше нравится.

Брелок автосигнализации StarLine B92 Радиомодуль автосигнализации StarLine B92

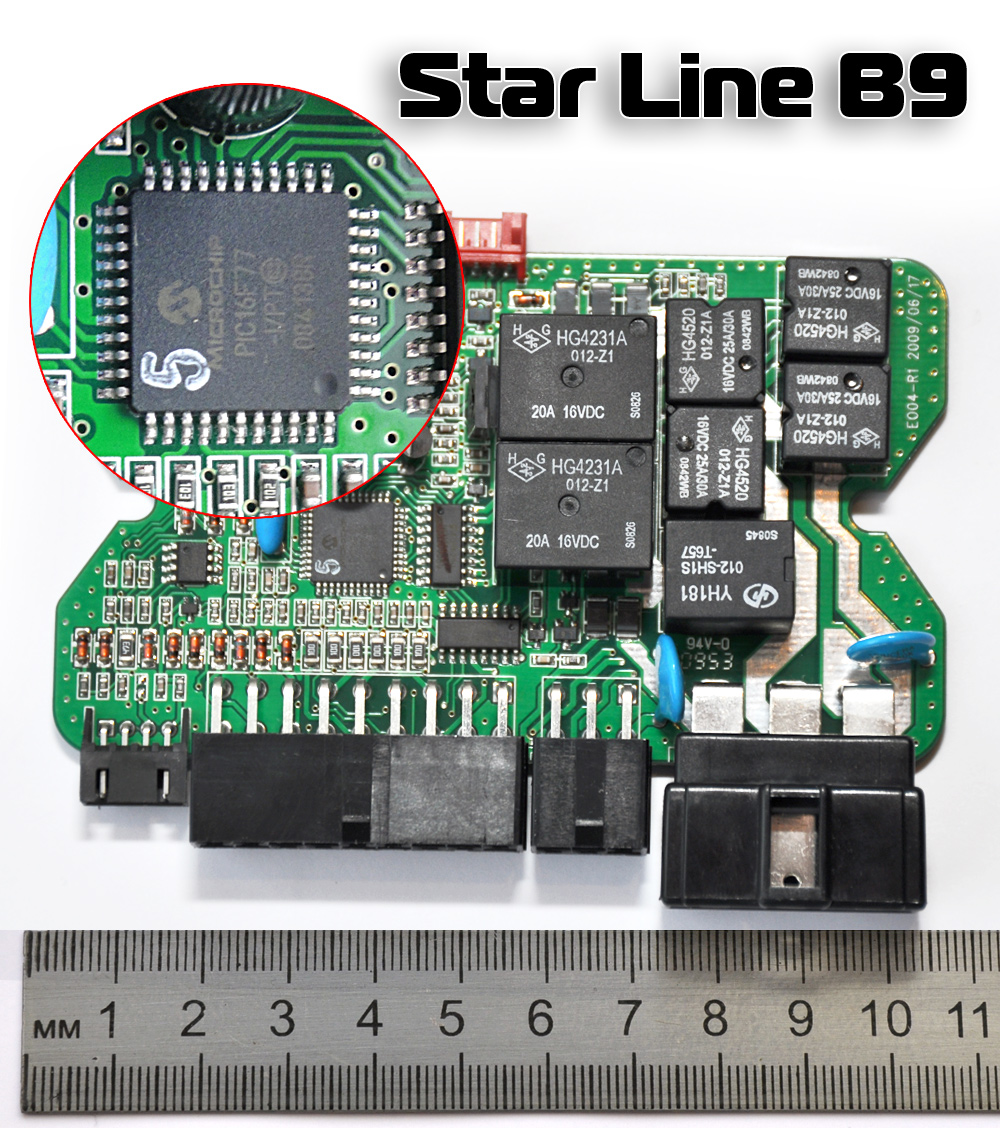

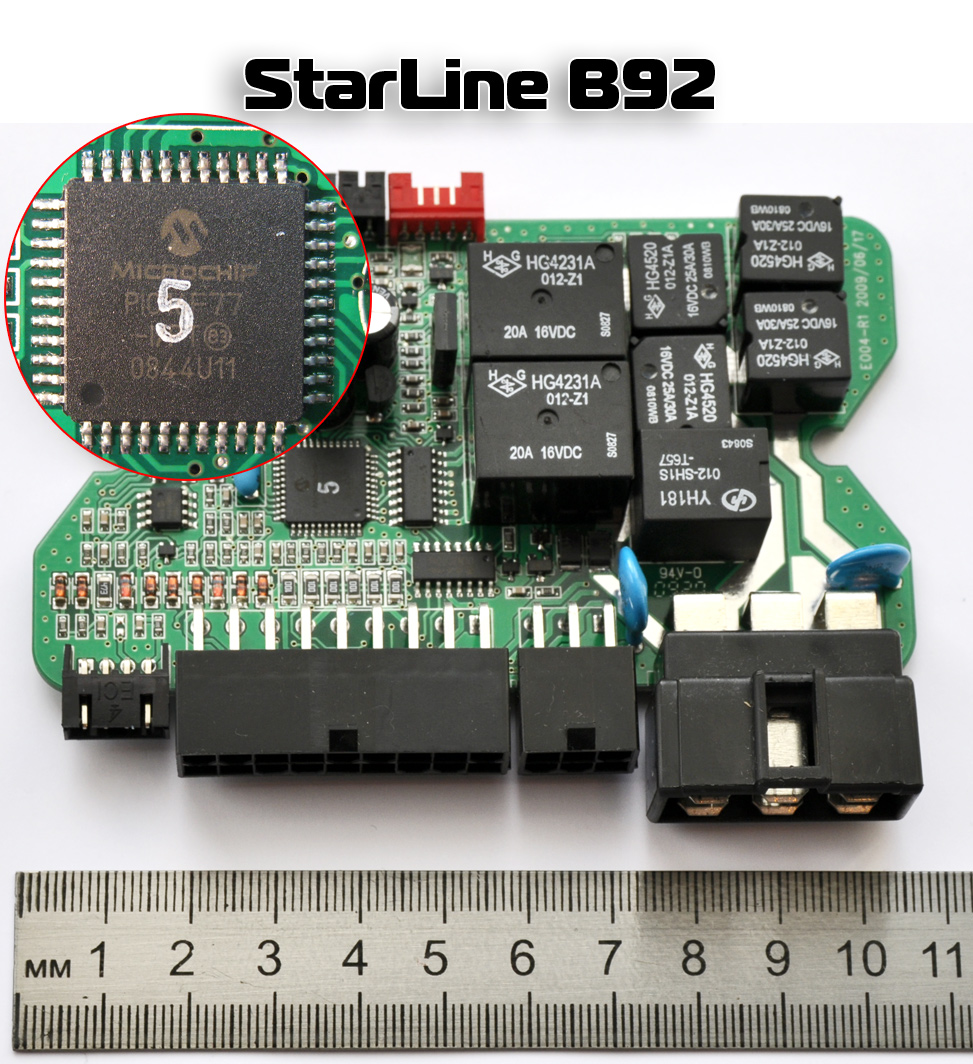

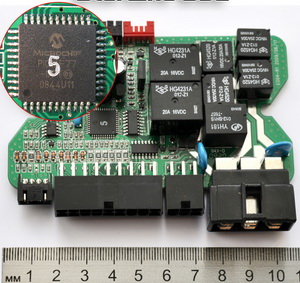

В системе используется восьмиразрядный микропроцессор Pic16F77 производства компании Microchip. Его максимальная тактовая частота 20 МГц, есть 8 Кб встроенной флеш-памяти. 16-я серия микропроцессоров у Pic присутствует на рынке уже 20 лет, но при этом ценой данный процессор не уступает более современным высокоразрядным «камням», так что лучшим выбором его не назовешь.

Для реализации на базе StarLine B92 Dialog автоматического и дистанционного запуска никаких дополнительных блоков не требуется: все, что нужно, уже находится «на борту».

CAN-ШИНА: для работы системы StarLine B92 Dialog с CAN-шиной мы пользовались внешним адаптером StarLine CAN F5.

Интегрированная в детище немецкого автопрома связка StarLine B92 Dialog и StarLine CAN F5 показала себя хорошо, получив в общем зачете третий результат. При общении с Volkswagen Golf 6 система не поняла команды контроля габаритных огней и сигналы датчика скорости. Причем использование этих команд было ограничено функционалом базовой системы В92, а не CAN-адаптером. Аналогичная ситуация произошла и с возможностью использования slave-режима. Из команд управления недоступна была только команда световой сигнализации, все остальные функции выполнены системой прошло успешно.

С японкой же отношения не сложились. Если с контролем состояния все обстояло точно так же, как и в Golf 6 (недоступны были только две команды), то с командами управления в Toyota Camry нас ждало полное фиаско. Как следствие, у системы оказался самый плохой результат.

РЕЗЮМЕ

Автомобильный охранный комплекс на базе StarLine B92 Dialog пользуется широкой популярностью и хорошо знаком многим установщикам. Мы ожидали от него большего как по качеству работы радиоканала, так и по работе с шиной CAN.

Стоимость StarLine B92 Dialog - 12 600 р.



Starline B9StarLine B9 Dialog

Серийный номер: b91w908000379

РЕЗУЛЬТАТЫ ТЕСТА

Перед проведением теста мы позвонили в службу технической поддержки StarLine, чтобы выяснить, чем новинка StarLine B92 Dialog отличается от StarLine B9 Dialog. Оказалось, что функциональная разница между продуктами небольшая, а вот по цене они отличаются почти в два раза. К тому же нам было интересно увидеть заявленные различия между радиотрактами двух моделей.

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: система имеет диалоговую кодировку радиоканала и многополосный радиотракт с изменением частоты при каждой посылке. Увеличенная в два раза дальность и помехозащищенность.

StarLine В9 Dialog может быть установлена на любые автомобили с бензиновыми, дизельными или турбированными двигателями, с автоматической или ручной коробкой передач.

Система имеет более 60 стандартных и программируемых функций.

ДАЛЬНОСТЬ РАДИОКАНАЛА: в StarLine B9 Dialog используется многоканальный радиотракт, но, по сведениям службы техподдержки, не такой продвинутый, как в новой В92. Точно сказать, в чем заключаются различия, нам не смогли, сославшись только на то, что для новинки трансивер изготовлен специально, а для StarLine B9 Dialog взят у OEM-производителя. А также уточнили, что в B9 Dialog нет перестройки частот при каждой радиопосылке. Брелок стандартной конструкции, когда антенна не спрятана в корпус, позволил охранному комплексу выступить в тесте дальности работы радиоканала лучше своего нового «безантенного» собрата. Плата и процессор автосигнализации StarLine B9 Dialog

На открытой местности канал управления стабильно работал до расстояния в 1000 м от машины, не «сказав» дальше ни слова. При этом сигнал оповещения был слышен до 1300 м. Дальность, которую показали две тестовых системы StarLine B9 Dialog в тесте производителя, была практически идентичной по работе канала управления, где максимальная дальность составила 1040 м, а канал оповещения отработал лучше и показал дальность связи до 2060 м.

На городской стоянке, зашумленной помехами, точки, на которых работал канал управления и оповещения, совпадали, при этом максимальная удаленность составила 220 м (точка 6).

Контроля радиоканала в системе нет.

ТОК ПОТРЕБЛЕНИЯ: наличие в тесте двух моделей одного производителя приводит к неизбежному их сравнению. В том тесте оказалось, что StarLine B9 Dialog потребляет по всех режимах работы меньше, чем StarLine B92 Dialog.

В режиме отключенной CAN-шины без охраны B9 потребляет 30 мА, в режиме охраны 33 мА, из них 7 мА - это «спящий» режим модуля StarLine CAN F5.

При активной CAN-шине потребление составило 63 мА при выключенном режиме охраны и 66 мА при включенном. Это одни из самых высоких показателей в нашем тесте.

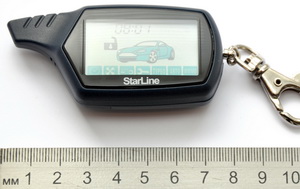

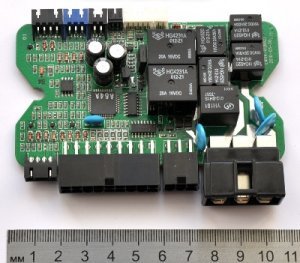

Брелок автосигнализации Starline B9КОНСТРУКТИВ: охранные системы StarLine B9 Dialog и StarLine B92 Dialog выполнены практически одинаково, в одном корпусе и на одном процессоре. Отличаются они лишь радиомодулями и брелками.

Радиомодуль выполнен в небольшом корпусе 80 мм, с двумя спиральными антеннами на прием и передачу. На корпусе имеется кнопка для вызова водителя. Белок выполнен по стандартной схеме, с антенной, выступающей за основной корпус. Радиомодуль автосигнализации Starline B9

CAN-ШИНА: для работы системы StarLine B9 Dialog мы, как и в случае с новинкой StarLine B92 Dialog, пользовались внешним адаптером StarLine CAN F5, соответственно, и результаты теста получились одинаковые.

Интегрированная в детище немецкого автопрома связка StarLine B9 Dialog и StarLine CAN F5 показала себя хорошо, получив в общем зачете третий результат. При общении с Volkswagen Golf 6 система не поняла команды контроля габаритных огней и сигналы датчика скорости. Причем использование этих команд было ограничено функционалом базовой системы В9, а не CAN-адаптером. Аналогичная ситуация произошла и с возможностью использования slave-режима. Из команд управления недоступна была только команда световой сигнализации, управление всеми остальными функциями системы прошло успешно.

А вот с Toyota Camry отношения не сложились. Если с контролем состояния все обстояло точно так же, как и в Volkswagen Golf 6 (недоступны были только две команды), то с командами управления нас ждало полное фиаско. Как следствие, система получила самую плохую оценку.

РЕЗЮМЕ

При всей противоречивости результатов тестов автомобильный охранный комплекс StarLine B9 Dialog совместно с модулем Starline CAN F5 заслуживает внимания. Прежде всего потому, что он является одним из самых доступных по цене (7500 руб.), обладая при этом неплохим функционалом и качеством изготовления.



Scher-Khan MAGICAR 9

Серийный номер:9nb08-0005642

РЕЗУЛЬТАТЫ ТЕСТА

Бренд Scher-Khan принадлежит другой старейшей торговой компании «Мега-Ф». В ее активе еще несколько торговых марок рынка автосекьюрити: Pharaon, Partisan, Falcon.

Модель автомобильного охранного комплекса Scher-Khan MAGICAR 9 хоть и выпущена на рынок в 2009 году и не является новинкой, все равно остается одной из основных моделей построения противоугонных комплексов на базе автосигнализаций Scher-Khan.

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: производителем модель позиционируется как элитная двустороння автомобильная охранная система с автоматическим запуском двигателя. Обладает функцией подключения к шине CAN.

Система автоматического запуска с контролем состояния аккумуляторной батареи. Синхронизация брелков с автоматической передачей данных на все брелки. Заявленная дальность связи до 2000 м.

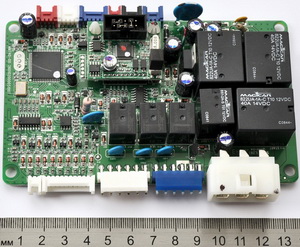

Плата и процессор автосигнализации Scher-Khan MAGICAR 9ДАЛЬНОСТЬ РАДИОКАНАЛА: производитель не заявляет каких-либо принципиальных особенностей в работе радиоканала охранной системы Scher-Khan MAGICAR 9. Ни узкополосности, как в «Сталкере», ни многоканальности, как в «Старлайне» или «Пандоре». Просто и скупо: дальность 2 км.

Как ни странно, но результаты тестов поставили эту систему в лидеры по дальности канала оповещения и показали неплохую работу канала управления.

В полевых условиях система стабильно оповещала брелок в плоть до самой дальней точки, расположенной на расстоянии 2600 м. При работе канала управления стабильная связь был на расстоянии до 1100 м, далее количество дошедших до базы посылок стабильно уменьшалось до одной из десяти на расстоянии 1700 м. Также были единичные сеансы связи на расстоянии 2200-2500 м. В итоге - четвертое место по дальности канала управления в полевых условиях.

В условиях высоких помех Scher-Khan MAGICAR 9 также показала результат выше среднего, продемонстрировав возможность управления системой на расстоянии 210 и 220 м (точки 3 и 6). При этом система достаточно стабильно извещала пользователя о событиях, произошедших с автомобилем, практически во всех тестовых точках, кроме самой удаленной точки 10 (360 м), ну и точек 12 и 13, которые не покорились практически никому.

Как следствие, в городских условиях Scher-Khan MAGICAR 9 получает второй результат по дальности канала оповещения и третий по дальности каналу управления.

Необходимо отметить, что контроля радиоканала в системе нет.

ТОК ПОТРЕБЛЕНИЯ: «кушать» охранный комплекс Scher-Khan MAGICAR 9 любит. Самым прожорливым его назвать нельзя, но подключение системе к CAN-шине автомобиля добавляет 15-20 мА к потреблению. Если с отключенным CAN-модулем без охраны система потребляет 35 мА и 40 мА в режиме охраны, то при активизированной цифровой шине потребление возрастает до 50 мА и 60 мА соответственно.

КОНСТРУКТИВ: по размеру базового блока охранный комплекс Scher-Khan MAGICAR 9 является своеобразным лидером: 150 мм по длине, 90 мм по ширине и 30 мм по высоте. На фоне крупных силовых реле адаптер CAN-шины, выполненный в виде дополнительной платы, не кажется анахронизмом.

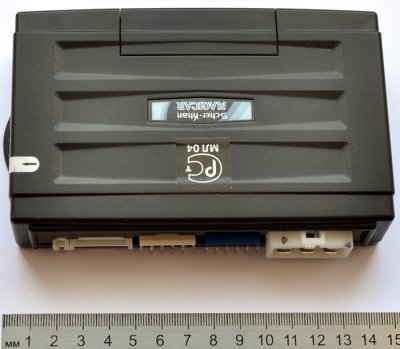

Базовый блок автосигнализации Scher-Khan MAGICAR 9

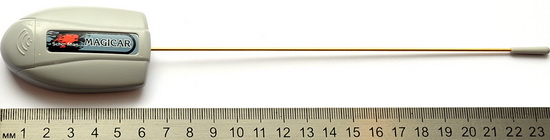

Под стать основному блоку и базовый радиомодуль: он имеет самый большой линейный размер (24 см). При этом помимо кнопки вызова брелка его украшает голова тигра с огненной гривой.

Брелок стандартных размеров 80 мм с выступающем пеньком антенны. Кнопки управления расположены на боковой поверхности.

Брелок автосигнализации Scher-Khan MAGICAR 9Радиомодуль автосигнализации Scher-Khan MAGICAR 9

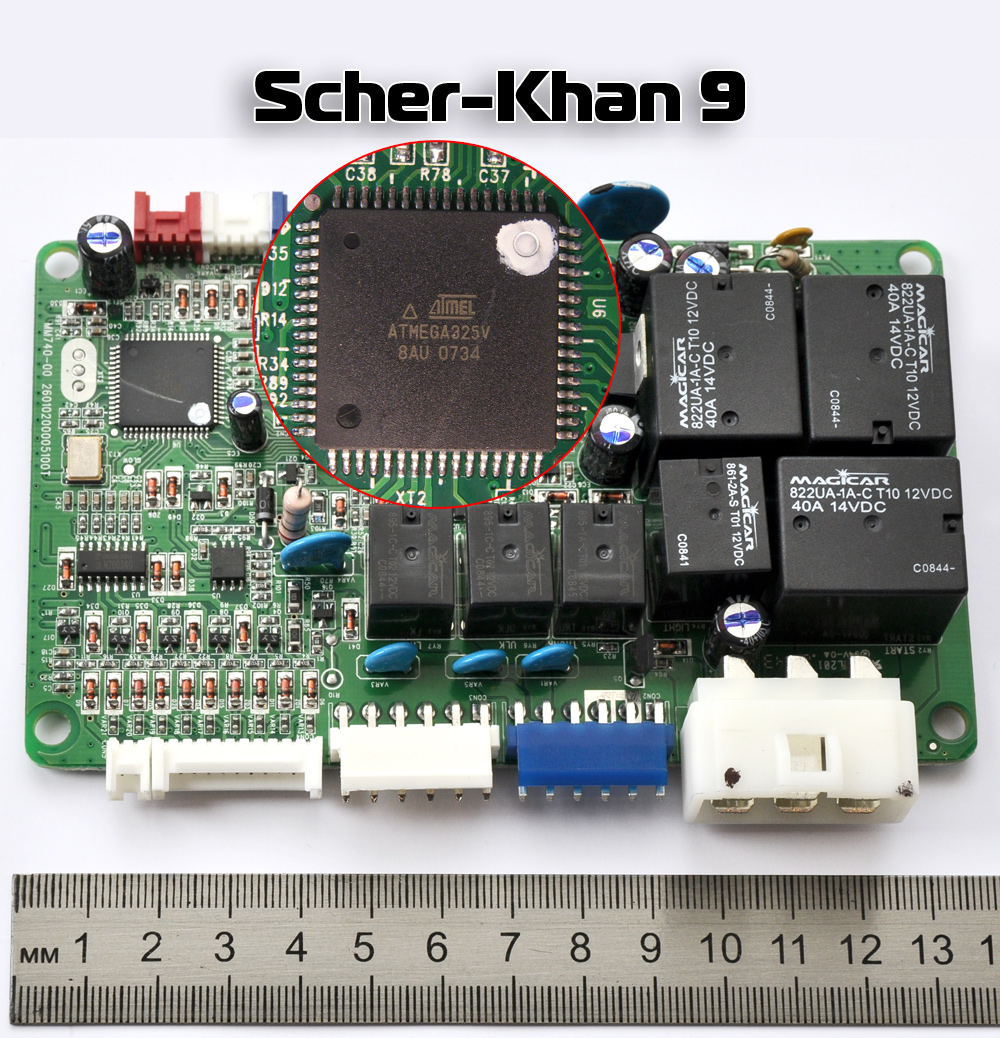

В системе используется 8-разрядной микропроцессор ATMEGA325 производства компании Atmel, с максимальной тактовой частотой 16 МГц и 32 Кб встроенной флеш-памяти. Не самый производительный по современным меркам микроконтроллер.

CAN-ШИНА: по работе цифровой части сигнализация Scher-Khan MAGICAR 9 представляет собой обычную аналоговую систему, внутри базового блока которой на отдельной плате расположен CAN-модуль. Сам модуль разрабатывался как внешний, и его прототипы (если не аналоги) можно и сейчас приобрести под маркой Falcon.

Если говорить о работе данной системы с автомобилем Volkswagen Golf 6, то в целом ее можно назвать удовлетворительной: система считывает практически все команды состояния. А вот ряд функций - таких, как управление световой сигнализацией, открытием багажника, пошаговое снятие с охраны, а также закрытие дверей по началу движения, - нам реализовать не удалось. Зато Scher-Khan MAGICAR 9 одна из немногих систем, работающих в slave-режиме. Правда, качество работы оставляет желать лучшего: при открытии багажника со штатного пульта система полностью снималась с охраны и возвращалась в режим только после закрытия багажника.

С Toyota Camry система не смогла показать полного функционала. Из команд управления доступным оказалось только управление центральным замком, ну и slave-режим.

РЕЗЮМЕ

Автомобильная охранная система Scher-Khan MAGICAR 9 достаточно противоречива, чтобы ее можно было сознательно выбрать в качестве основы для противоугонного комплекса, особенно если учесть цену системы - 13 500 руб.



Harpoon BS 3000Harpoon BS 3000

Серийный номер: 1002000491

РЕЗУЛЬТАТЫ ТЕСТА

Бренд Harpoon поставляется в Россию торговой компанией «Автоден».

ЗАЯВЛЕННЫЕ ОСОБЕННОСТИ: на сайте вендора они описываются очень скупо - в виде перечисления 64 основных функций.

Заявленная дальность работы радиоканала управления до 700 м, канала оповещения - до 1200 м. Кодировка - динамический Keeloq.

Ток потребления при выключенном зажигании не более 16 мА. Двухуровневый внешний цифровой датчик удара.

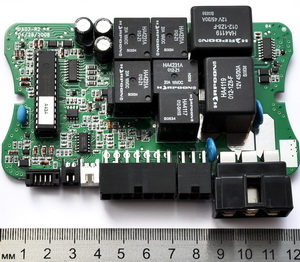

микро-схема автосигнализации Harpoon BS 3000ДАЛЬНОСТЬ РАДИОКАНАЛА: использование диалогового кодирования радиоканала предъявляет к автосигнализации повышенные требования по надежности канала связи, ведь брелку и базовому блоку приходится несколько раз связываться между собой, обмениваясь кодовыми посылками. Если один из сеансов связи по каким-либо причинам прерывается, то команда, посланная с брелка, не выполняется. Тем самым системы, работающие по более простому алгоритму шифрования Keeloq, будут иметь преимущества в тесте на дальность. В нашем случае охранная система Harpoon BS 3000 своей сильной стороной не воспользовалась.

При тестировании за городом дальность работы канала управления не превышала 400 м, а дальность канала оповещения - 600 м. При таких показателях система заняла последнее место в нашем тесте.

При работе в черте города стабильность канала управления сильно упала. Система ни в одной тестовой точке не обеспечила стопроцентное прохождение. Хотя отдельные сеансы связи были и на расстоянии 210 м (точка 3). Таким образом, и тут система оказалась на последнем месте. Работа канала оповещения была немного стабильнее.

Контроля канала обратной связи в системе нет.

ТОК ПОТРЕБЛЕНИЯ: заявив низкое энергопотребление охранной системы Harpoon BS 3000, производитель не покривил душой. Проверка показала, что в заявленные 16 мА система укладывается. При отключенной CAN-шине, как в режиме охраны, так и без охраны, система потребляет 14,5 мА. В нашем тесте это лучший показатель.

Чтобы проверить работу системы с активной CAN-шиной, мы использовали внешний адаптер CAN Pro. Суммарный ток потребления Harpoon BS 3000 и CAN Pro составил всего 26 мА, уступив лишь 6 мА лидеру теста - системе Pandora DXL 3500.

КОНСТРУКТИВ: автомобильный охранный комплекс Harpoon BS 3000 не блещет новизной конструкторской мысли и передовыми решениями.

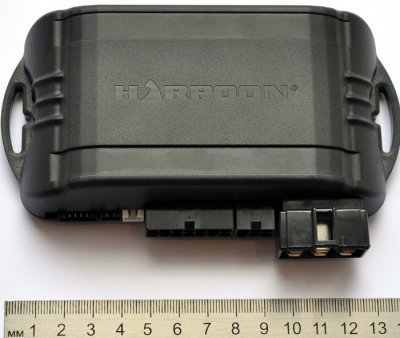

Базовый блок автосигнализации Harpoon BS 3000

Достаточно взглянуть на объемный корпус основного блока, максимальный размер которого чуть меньше 140 мм. Открыв его, мы увидели блок массивных реле и центральный процессор, вставленный в 28-пиновую панельку.

Брелок автосигнализации Harpoon BS 3000Пользовательский брелок в стандартном исполнении, с небольшим столбиком антеннки и основными кнопками управления на передней панели в верхней части брелка.  Радиомодуль автосигнализации Harpoon BS 3000

Радиомодуль выполнен также без изысков. Его сердцем является интегральный приемник Philips NXP UAA322, время которого уже прошло, и почти все производители уже перестали его применять в своих изделиях. При этом разработчики не забыли про кнопку вызова водителя.

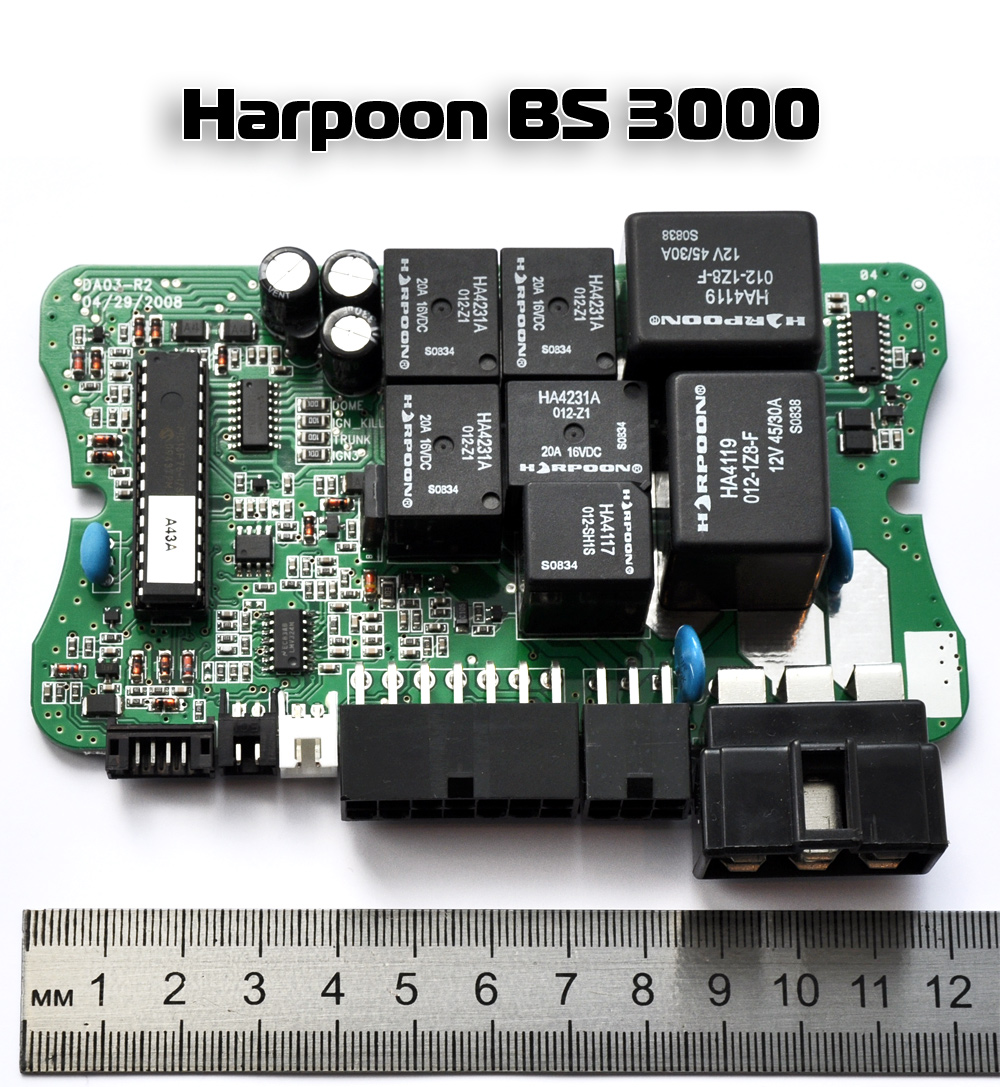

В качестве мозгового центра используется 8-разрядный микропроцессор Pic16F76 производства компании Microchip. Его максимальная тактовая частота 20 МГц, на борту имеется 8 Кб флеш-памяти. 16-я серия уже 20 лет присутствует на рынке и уже достаточно устарела. При этом цена данного процессора держится на уровне более современных высокоразрядных.

CAN-ШИНА: возможности по работе с цифровой шиной автомобиля определялись прежде всего внешним CAN-адаптером CAN Pro. По сравнению со StarLine CAN F5 он имеет большие габаритные размеры, но при этом в активном состоянии потребляет почти в 3 раза меньше энергии (12 мА против 40 мА для StarLine CAN F5). Модель также поддерживает широкий спектр автомобилей, проста в монтаже, надежна в эксплуатации.

Результаты теста возможностей работы охранной системы Harpoon BS 3000 идентичны результатам, полученным при тестировании Stalker NB 600 LAN3.

Работа с CAN-шиной ограничивалось способностями CAN-адаптера, который не поддерживал часть функциональных команд: контроль включенных габаритов, управление охранной системой на Volkswagen Golf 6, управление аварийкой. А вот возможность работы в slave-режиме не поддерживал уже Harpoon.

В целом система показала средний результат при управлении обоими типами CAN-систем.

В Volkswagen Golf 6 по группе из команд контроля состояния ей были недоступны к пониманию две: габариты и скорость. И система не умела формировать команды управления штатной охранной системой и световой сигнализацией.

При работе с Toyota Camry связка CAN Pro и Harpoon BS 3000 не смогла понять две команды контроля состояния - те же, что и в Volkswagen. Но вот из команд управления в «Тойоте» недоступной оказались еще и функция «Комфорт» и открытие багажника.

РЕЗЮМЕ

Решение вопроса о том, строить или нет автомобильный охранный комплекс на базе Harpoon BS 3000, мы оставим на выбор профессионального установщика. Может быть, есть случаи, когда каждый миллиампер на счету и необходимо делать ставку на рекордно низкое потребление охранной системы. Во всем же остальном система показала себя посредственно. Необходимо еще учесть, что при стоимости Harpoon BS 3000 в 6700 руб. и покупке модуля CAN Pro финальная цена оборудования перевалит за 9 000 руб.



ВЫВОДЫ



Наиболее интересными, на наш взгляд, являются три системы: Pandora DXL 3500, MS Stalker NB 600 LAN3 и StarLine B9 Dialog.

Pandora DXL 3500

Собрала в себе все технические новинки, используемые сегодня при построении охранного комплекса для автомобиля.

MS Stalker NB 600

Единственная система в тесте с идентификационной меткой, но для интеграции с цифровой шиной автомобиля нужен внешний CAN-модуль.

StarLine B9 Dialog

Попала в этот список исключительно из-за цены. При цене 7500 руб. вместе с CAN-модулем стоимость отдельной функции при использовании этой системы будет минимальной.

Дополнение теста автосигнализаций с CAN шиной от компании СтарЛайн.

Комментарии к тесту автосигнализаций с CAN шиной компании Мега-Ф.

Дополнение теста автосигнализаций с CAN шиной от компании Аларм Трейд.

Сводные таблицы с результатами тестов



  Таблица результатов измерения тока потребеления систем в зависимости от режима работы

Режим работы

Stalker NB 600**

Pandora DXL 3300

Pandora DXL 3500

StarLine B9 Dialog*

StarLine B92 Dialog*

Scher-Khan 9

Harpoon BS 3000**

без охраны

19,8 мА

26 мА

17 мА

30  мА

36,5 мА

35 мА

14,5  мА

без охраны при активной CAN-шине

31,3 мА

26 мА

20 мА

63 мА

69 мА

50 мА

26 мА

под охраной

21,2 мА

28 мА

17 мА

33 мА

42,8  мА

40 мА

14,5 мА

Под охраной при активной CAN-шине

31,8 мА

28,5 мА

20 мА

66 мА

75,5 мА

60 мА

26 мА



Таблица прохождения радиокоманд управления и сигналов извещения в полевых условиях

Расстояние (м)

Stalker 600

Pandora DXL 3300

Pandora DXL 3500

StarLine B9 Dialog

StarLine B92 Dialog

Scher-Khan 9

Harpoon BS 3000



Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

300

10

+

10

+

10

+

10

+

10

+

10

+

10

+

400

10

+

10

+

10

+

10

+

10

+

10

+

10

+

500

10

+

10

+

10

+

10

+

10

+

10

+

-

+

600

10

+

10

+

10

+

10

+

4

+

10

+

-

+

700

10

+

10

+

10

+

10

+

3

+

10

+

-

-

800

10

+

10

+

10

+

10

+

-

+

10

+

-

-

900

5

+

10

+

10

+

10

+

-

-

10

+

-

-

1000

10

+

10

+

10

+

9

+

-

-

2

+

-

-

1100

10

+

10

+

10

+

-

+

-

-

10

+

-

-

1200

1

+

10

+

10

+

-

+

-

-

2

+

-

-

1300

6

+

10

+

10

+

-

+

-

-

5

+

-

-

1400

3

+

10

+

10

+

-

-

-

-

2

+

-

-

1500

3

+

10

+

10

+

-

-

-

-

3

+

-

-

1600

5

+

10

+

10

+

-

-

-

-

3

+

-

-

1700

-

+

10

+

10

+

-

-

-

-

1

+

-

-

1800

-

+

6

+

8

+

-

-

-

-

-

+

-

-

1900

9

+

8

+

8

+

-

-

-

-

-

+

-

-

2000

-

+

-

-

-

-

-

-

-

-

-

+

-

-

2100

-

+

-

+

-

+

-

-

-

-

-

+

-

-

2200

5

+

8

+

9

+

-

-

-

-

-

+

-

-

2300

10

+

10

+

9

+

-

-

-

-

3

+

-

-

2400

-

+

2

+

3

+

-

-

-

-

1

+

-

-

2500

-

+

1

+

1

+

-

-

-

-

1

+

-

-

2600

-

+

-

+

-

+

-

-

-

-

-

+

-

-

































Таблица прохождения радиокоманд управления и сигналов извещения в городских условиях

Номер точки

Stalker 600 LAN3

Pandora DXL 3300

Pandora DXL 3500

StarLine B9 Dialog

StarLine B92 Dialog

Scher-Khan 9

Harpoon BS 3000



Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

Управление

Прием

1

8

+

10

+

10

+

8

+

10

+

10

+

8

+

2

8

+

10

+

10

+

9

+

6

<;/td>

+

10

+

3

+

3

6

+

6

+

8

+

6

+

2

+

7

+

3

+

4

-

+

2

+

2

+

-

-

-

-

-

+

-

+

5

-

+

-

+

-

+

-

-

-

-

-

+

-

-

6

2

+

6

+

7

+

2

+

-

+

6

+

-

+

7

-

+

-

+

-

+

-

-

-

-

-

+

-

-

8

9

+

9

+

9

+

6

+

9

+

9

+

2

+

9

-

+

-

+

-

+

-

-

-

-

-

+

-

+

10

-

-

-

-

-

-

-

-

-

-

-

-

-

-

11

7

+

9

+

9

+

9

+

7

+

5

+

4

+

12

-

-

-

-

-

-

-

-

-

-

-

-

-

-

13

-

+

-

-

-

-

-

-

-

-

-

-

-

-

14

8

+

10

+

10

+

9

+

10

+

7

+

-

+



Таблица наличия функции контроля канала связи

Stalker NB 600

Pandora DXL 3300

Pandora DXL 3500

StarLine B9 Dialog

StarLine B92 Dialog

Scher-Khan 9

Harpoon BS 3000

Есть

Есть

Есть

Нет

Есть (настраиваемый)

Нет

Нет



Общее сравнение конструкций радоимодулей автомобильных сигнализаций и брелоков. MS Stalker NB 600 LAN3, Pandora DXL 3300/ 3500, StarLine B9 Dialog, StarLine B92, Scher-Khan MAGICAR 9, Harpoon BS 3000

Общее сравнение конструкций радоимодулей автомобильных сигнализаций и брелоков. MS Stalker NB 600 LAN3, Pandora DXL 3300/ 3500, StarLine B9 Dialog, StarLine B92, Scher-Khan MAGICAR 9, Harpoon BS 3000

Таблица возможностей работы охранного комплекса с CAN шиной автомобиля

Volswagen Golf 6



StarLine B9 Dialog + StarLine CAN F5

StarLine B92 DialogStarLine CAN F5

Scher-Khan 9

Pandora DXL 3300

Pandora DXL 3500

Harpoon BS 3000 + CAN Pro

Stalker 600 + CAN Pro

Статус дверей

 +

 +

 +

 +

 +

 +

 +

Статус капота

 +

 +

 +

 +

 +

 +

 +

Статус багажника

 +

 +

 +

 +

 +

 +

 +

Педаль тормоза

 +

 +

 +

 +

 +

 +

 +

Ручной тормоз

 +

 +

 +

 +

 +

 +

 +

Тахометр

 +

 +

 +

 +

 +

 +

 +

Паркинг

 +

 +

 +

 +

 +

 +

 +

Габариты

 - *

;  - *

 +

 +

 +

 -

 -

Зажигание

 +

 +

 +

 +

 +

 +

 +

скорость

 - *

 - *

 - *

 -

 +

 -

 -

Контроль штатной охр. Системы

 +

 +

 +

 +

 +

 +

 +

Управление ц.з.

 +

 +

 **

 +

 +

 +

 +

Управление штатной охранной

системой

 +

 +

 +

 +

 -

 -

Открытие багажника

 +

 +

 -

 +

 +

 +

 +

Функция комфорт

 +

 +

 +

 +

 +

 +

 +

Световая сигнализация

 -

 -

 -

 +

 +

 -

 -

Пошаговое открытие дверей

 +

 +

 -

 -

 +

 +

 +

Slave режим

 - *

 - *

 +

 +

 +

 - *

 - *

 - * - функция не поддерживается сигнализацией,  **- постановка на охрану происходит с имитацией активации штатной охр. системы - при постановке закрывается ц.з и зажигается

 лампочка на двери

Toyota Camry



StarLine B9 Dialog + CAN F5

StarLine B92 + CAN F5

Scher-Khan 9

Pandora DXL 3300

Pandora DXL 3500

Harpoon BS 3000 + CAN Pro

Stalker 600 + CAN Pro

Статус дверей

 +

 +

 +

 +

 +

 +

 +

Статус капота

 +

 +

 +

 +

 +

 +

 +

Статус багажника

 +

 +

 +

 +

 +

 +

 +

Педаль тормоза

 +

 +

 +

 +

 +

 +

 +

Ручной тормоз

 +

 +

 +

 +

 +

 +

 +

Тахометр

 +

 +

 +

 +

 +

 +

 +

Паркинг

 +

 +

 +

 +

 +

 +

 +

Габариты

 - *

 - *

 +

 +

 +

 -

 -

Зажигание

 +

 +

 +

 +

 +

 +

 +

скорость

 - *

 - *

 - *

 -

 +

 -

 -

Контроль штатной охр. Системы

 +

 +

 +

 +

 +

 +

 +

Управление ц.з.

 -

 -

 +

 +

 +

 +

 +

Управление штатной охранной

системой

 -

 -

 -

 -

 -

 -

 -

Открытие багажника

 -

 -

 -

 -

 -

 -

 -

Функция комфорт

 -

 -

 -

 -

 -

 -

 -

Световая сигнализация

 -

 -

 -

 +

 +

 +

 +

Пошаговое открытие дверей

 -

 -

 -

 -

 +

 +

 +

Slave режим

 - *

 - *

 +

 +

 +

 - *

 - *






Статьи по теме
